CSAPP Lab1
时间轴
2025-03-07
写到howManyBits
2025-03-07
写完了，再一次感觉这个实验不错
最近担任计算机系统助教要验收这个CSAPP的实验，这个实验本科的时候就做过，但过了这么久基本忘完了，遂重新做一遍记录于此。
实验环境搭建

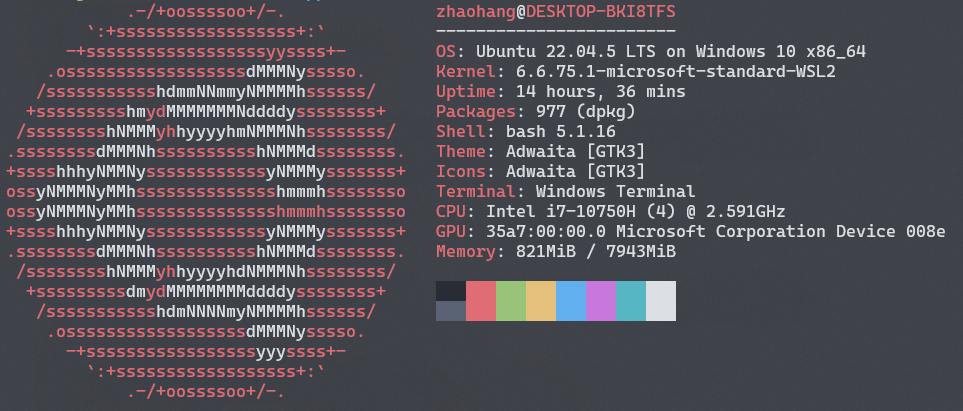

我是在win10 WSL2环境下做的：
具体如何搭建环境参考下面这个链接，有脚本一键搭建运行环境，非常方便：
简介
在bits.c中完成函数实现，但对代码有一定的限制1
2
3
4
5
6# 检测代码是否符合要求的规范
./dlc bits.c
# 查看分数
make clean
make
./btest
实验内容
bitXor
题目：1
2
3
4
5
6
7
8
9
10/*
* bitXor - x^y using only ~ and &
* Example: bitXor(4, 5) = 1
* Legal ops: ~ &
* Max ops: 14
* Rating: 1
*/
int bitXor(int x, int y) {
return 2;
}
要求只用~(按位取反)和&(按位与)实现异或，可以使用离散数学中的等值演算，异或即“相同为0，不同为1”：
1 | int bitXor(int x, int y) { |
tmin
题目：1
2
3
4
5
6
7
8
9/*
* tmin - return minimum two's complement integer
* Legal ops: ! ~ & ^ | + << >>
* Max ops: 4
* Rating: 1
*/
int tmin(void) {
return 2;
}
返回最小的二进制补码整数，关于原码，反码，补码定义如下：
| 表示方法 | 定义 |
|---|---|
| 原码 | 最高位为符号位（0 表示正数，1 表示负数），其余位表示数值的绝对值 |
| 反码 | 正数的反码与原码相同；负数的反码是符号位不变，其余位按位取反 |
| 补码 | 正数的补码与原码相同；负数的补码是其反码加 1 |
补码的编码具有不对称性，除了最小的负数其他负数都其正数与之对应，在 64 位系统中，整数的补码表示范围是：
- 最小负数：0x8000000000000000（即 -2^63）。
- 最大正数：0x7FFFFFFFFFFFFFFF（即 2^63 - 1）
1 | int tmin(void) { |
isTmax
题目：1
2
3
4
5
6
7
8
9
10/*
* isTmax - returns 1 if x is the maximum, two's complement number,
* and 0 otherwise
* Legal ops: ! ~ & ^ | +
* Max ops: 10
* Rating: 1
*/
int isTmax(int x) {
return 2;
}
- 如果x是二进制补码最大值则返回1,否则返回0。
- 最大值是0x7FFFFFFF，它的特点是最高位为0其余为1，那么0x7FFFFFFF+0x1后变为0x800000000，最高位为1其余为0，其特点正好相反。
- 这里需要用到异或的特性，如x^target，x取反后与target异或，由于异或是不同为1相同为0，则只有当x与target完全相同时，x^target才会为0x0，那么加上!操作符就能得到!(x^target)即x与target相同时为1,不同时为0。
对于0x7FFFFFFF，它加1后为0x80000000，由于特点正好相反，取反后有变为0x7FFFFFFF,故可以利用异或判断是否相同即：!(~(x+1)^x) 。 - 继续思考，是不是只有0x7FFFFFFF才满足这样的特性：+1后相当于按位取反？显然0xFFFFFFFF也满足这个特性，这是因为溢出时最高位被丢弃变为0x0。所以我们还需要构造一个表达式与!(~(x+1)^x) 相与记为expression1，即!(~(x+1)^x) & expression1。当x为0x7FFFFFFF时expression1为1，当x为0xFFFFFFFF时为0。
- 排除的方法必定需要利用0x7FFFFFFF有而0xFFFFFFFF没有的特点0，即这两个数的区别，而最简单的区别就是0x7FFFFFFF+0x1后变为0x8FFFFFFF是个非零数，而0xFFFFFFFF+0x1后变为0。故!(x+1)在x为0x7FFFFFFF时为0，在x为0xFFFFFFFF时为1，!(x+1)与需要的正好相反，再加上一个!运算即可，即：
!( ~(x + 1) ^ x) & !!(x + 1)
1 | int isTmax(int x) { |
allOddBits
题目：1
2
3
4
5
6
7
8
9
10
11/*
* allOddBits - return 1 if all odd-numbered bits in word set to 1
* where bits are numbered from 0 (least significant) to 31 (most significant)
* Examples allOddBits(0xFFFFFFFD) = 0, allOddBits(0xAAAAAAAA) = 1
* Legal ops: ! ~ & ^ | + << >>
* Max ops: 12
* Rating: 2
*/
int allOddBits(int x) {
return 2;
}
- 如果所有奇数位的比特位是1返回1，否则返回0，即一个数只要其1,3,5,7…位为1（其余位不用管）返回1，否则返回0。
- 我们可以去除所有的偶数位的影响，看奇数位，比如让x与0xAAAAAAAA相与，则所有的偶数位都为0，再看其是否和0xAAAAAAAA相同（利用isTmax中阐述的通过按位与判断两个数是否相同）。也可以让x与0x55555555相或，则所有的偶数位为1，再看其是否和0xFFFFFFFF相同。即：
!((x|0x55555555)^0xFFFFFFFF)
!((x&0xAAAAAAAA)^(0xAAAAAAAA))
- 但是由于实验要求的限制条件，不只直接写0xAAAAAAAA这种，只能写0xAA，通过位运算得到0xAAAAAAAA
注意：根据C规范移位运算优先级低于加减
1 | int allOddBits(int x) { |
negate
题目：1
2
3
4
5
6
7
8
9
10/*
* negate - return -x
* Example: negate(1) = -1.
* Legal ops: ! ~ & ^ | + << >>
* Max ops: 5
* Rating: 2
*/
int negate(int x) {
return 2;
}
- 返回x的负数
- 我们知道：
x+(-x)=0
x+(~x)=-1
- 两式子相减得到：
-x=~x+1
1
2
3int negate(int x) {
return ~x+1;
}isAsciiDigit
题目：1
2
3
4
5
6
7
8
9
10
11
12/*
* isAsciiDigit - return 1 if 0x30 <= x <= 0x39 (ASCII codes for characters '0' to '9')
* Example: isAsciiDigit(0x35) = 1.
* isAsciiDigit(0x3a) = 0.
* isAsciiDigit(0x05) = 0.
* Legal ops: ! ~ & ^ | + << >>
* Max ops: 15
* Rating: 3
*/
int isAsciiDigit(int x) {
return 2;
} - 检测x是否属于ascii的数字，简单来说是判断x是否在0x30和0x39之间。
- 在汇编中判断大小是通过减法置标志位来完成的，因此我们可以通过让0x30和0x39分别减去x再取符号位，看是否满足：0x30-x应该小于0符号位为1，0x39-x>0符号位为0，但是若是x落在边界时,如x==0x30，0x30-x为0符号位为0也是满足要求的，因此我们可以把<=变为<：
0x30<= x <= 0x39
上式等价于：0x2F< x <= 0x39
那么右边x<0x39是否需要等价转换?0x39-x应该大于或等于0，符号位为0，0x39-x<0符号位为1，经分析边界条件是囊括的所以不需要等价转换（转换后会把边界条件排出）。 让0x2F-x符号位为1，0x39-x符号位为0，必须同时满足这两个条件，首先先看0x2F< x，相减后如何提取符号位？可以通过算数右移，移动31位符号位占满整个32位，即若0x2F-x<0，则(0x2F+(~x+1))>>31为0xFFFFFFFF，若0x2F-x>=0,(0x2F+(~x+1))>>31为0;(0x2F+(~x+1))>>31
再看x <= 0x39，同样的方法，若0x39-x<0，则(0x39+(~x+1))>>31为0xFFFFFFFF，若0x39-x>=0,(0x39+(~x+1))>>31为0;我们取个反就可以满足~((0x39+(~x+1))>>31)
需要同时满足上述两个条件，故(0x2F + (~x + 1)) >> 31 & ~((0x39 + (~x + 1)) >> 31)
由于最后返回1或0，我们取最低位即可：(0x2F + (~x + 1)) >> 31 & ~((0x39 + (~x + 1)) >> 31) & 0x1
1
2
3
4
5int isAsciiDigit(int x) {
int low = (0x2F + (~x + 1)) >> 31; // 0x2F - x < 0 => x > 0x2F (即 x >= 0x30)
int high = ~((0x39 + (~x + 1)) >> 31); // 0x39 - x >= 0 => x <= 0x39
return low & high & 0x1;
}
conditional
题目：1
2
3
4
5
6
7
8
9
10/*
* conditional - same as x ? y : z
* Example: conditional(2,4,5) = 4
* Legal ops: ! ~ & ^ | + << >>
* Max ops: 16
* Rating: 3
*/
int conditional(int x, int y, int z) {
return 2;
}
- conditional的表达式和 x ? y : z 相同
- 要实现这种根据x的值判断返回y还是返回z，仅仅使用位运算非常难，因为虽然我们很容易判断x是否为0，但我们很难将x与yz同时关联起来，所以我们把希望留给加法运算，假设返回这样的式子：
a+y+z
当x!=0时，让a=-z=~z+1；当x==0时，让a=-y=~y+1就可以满足要求，但是这个要求同样难以满足，因为a既与y有关又与z有关，而a又由x是否为0来决定，因此我们考虑将a拆分：b+c+y+z
当x为非0时，让b=0，c=-z=~z+1；当x为0时，让b=-y=~y+1，c=0。这样可以让b只与y有关，c只与z有关。
首先我们要判断x是否为0，这个不难，使用!运算即可，当x为非零则为0，当x为0则为1，我们首先关注b，!x==0时，b要为0，!x!=0时，b要为~z+1，显然与运算可以满足：b = !x&(~y+1)
但是当!x!=0时，!x==1，而它与~z+1按位与只会留下最低位不一定是~z+1，因此我们需要让x!=0时得到0xFFFFFFFF，x==0时得到0，因此我们定义a：a = ~(!x)+1
当x为0时,!x==1,~(!x)==0xFFFFFFFE,a==0xFFFFFFFF；当x为非零时，!x==0，~(!x)==0xFFFFFFFF，a==0，因此b的表达式应为b = a&(~y+1)
再关注c，c的情况刚好与b相反，那么只需要给a再加一个~即可c = ~a&(~z+1)
这里不用担心加法溢出问题
1 | int conditional(int x, int y, int z) { |
isLessOrEqual
题目：1
2
3
4
5
6
7
8
9
10/*
* isLessOrEqual - if x <= y then return 1, else return 0
* Example: isLessOrEqual(4,5) = 1.
* Legal ops: ! ~ & ^ | + << >>
* Max ops: 24
* Rating: 3
*/
int isLessOrEqual(int x, int y) {
return 2;
}
- 如果x<=y那么返回 1，否则返回0
- 比大小利用减法，让y-x如果y-x>=0即符号位为0则返回1，如果y-x<0即符号位为1则返回0，y-x=y+~x+1，然后右移31位后取符号位,我们需要一个取反操作以满足符号位为0返回1，符号位为1则返回0:
~((y+(~x+1))>>31) & 0x1
1 | int isLessOrEqual(int x, int y) { |
logicalNeg
题目：1
2
3
4
5
6
7
8
9
10
11/*
* logicalNeg - implement the ! operator, using all of
* the legal operators except !
* Examples: logicalNeg(3) = 0, logicalNeg(0) = 1
* Legal ops: ~ & ^ | + << >>
* Max ops: 12
* Rating: 4
*/
int logicalNeg(int x) {
return 2;
}
- 实现!运算符，即对于!x，当x为0时返回1，当x为非0时返回0
- 0和非零最直观的区别就在与0的每一位都是0，而非零至少有一位为1，但因为我们无法利用循环移位操作来判断，故只能另辟蹊径
- 0的和非零的另一个不同特点在于0的负数还是0，即~0+1=0，而非零数的负数不是0，我们可以利用这点，看x的负数是否与它自己相同，前面我们用到过一个技巧通过异或来判断两数是否相同：这个表达式在x等于0时返回0，x等于非零时返回非零，但是这样等于没做
(~x+1)^x
我们可以利用另一点，非零数的负数和原来这个数的符号位肯定相反，一个必是1，一个必是0，而0的负数的符号位和0的符号位都是0，因此我们只需要将两者相与就能得到：非零时该表达式符号位为1，为0时该表达式符号位0(~x+1)|x
接下来就是提取符号位了，顺便取个反，因为我们要求为0时返回1，为1时返回0，这个技巧我们在上面的题目用到过：即将其向右算数移位31位并取反，然后与0x1相与取最低位：~(((~x+1)|x)>>31) & 0x1
1 | int logicalNeg(int x) { |
howManyBits
题目：1
2
3
4
5
6
7
8
9
10
11
12
13
14
15/* howManyBits - return the minimum number of bits required to represent x in
* two's complement
* Examples: howManyBits(12) = 5
* howManyBits(298) = 10
* howManyBits(-5) = 4
* howManyBits(0) = 1
* howManyBits(-1) = 1
* howManyBits(0x80000000) = 32
* Legal ops: ! ~ & ^ | + << >>
* Max ops: 90
* Rating: 4
*/
int howManyBits(int x) {
return 0;
}
- 返回以二进制补码的形式表示x需要几个比特数，其实就是看这个数的最高位1在第几位，然后加上1位符号位，这个问题有点难度，主要是有点难想到，下面是别人的实现方法。
- 这里用到二分法：
先考虑正数和0
- 高 16 位：检查高 16 位是否有 1，如果有，则至少需要 16 位。
- 高 8 位：在剩下的 16 位中，检查高 8 位是否有 1。
- 高 4 位：在剩下的 8 位中，检查高 4 位是否有 1。
- 高 2 位：在剩下的 4 位中，检查高 2 位是否有 1。
- 高 1 位：在剩下的 2 位中，检查高 1 位是否有 1。
- 最低位：最后剩下的 1 位。
最终，将所有部分的位数相加，并加 1（符号位）。
- 对负数的处理：
flag 是 x >> 31，即符号位。如果 x 是负数，flag 为 1；否则为 0。
- 如果 x 是负数（flag == 1），则 x 被取反：x = ~x。
- 如果 x 是非负数（flag == 0），则 x 保持不变。
负数的补码表示中，符号位和数值部分是混合在一起的。如果直接计算负数的有效位数，符号位会导致结果错误。例如：
-1 的补码是 11111111 11111111 11111111 11111111，如果直接计算位数，会得到 32 位，但实际上我们只关心其有效位数。
通过取反操作，负数的补码表示会被转换为正数，其二进制表示中的有效位数与原来的负数相同。例如：
- -1 的补码是 11111111 11111111 11111111 11111111，取反后为 00000000 00000000 00000000 00000000，有效位数为 1。
- -2 的补码是 11111111 11111111 11111111 11111110，取反后为 00000000 00000000 00000000 00000001，有效位数为 2。
1 | int howManyBits(int x) { |
floatScale2
题目：1
2
3
4
5
6
7
8
9
10
11
12
13
14/*
* floatScale2 - Return bit-level equivalent of expression 2*f for
* floating point argument f.
* Both the argument and result are passed as unsigned int's, but
* they are to be interpreted as the bit-level representation of
* single-precision floating point values.
* When argument is NaN, return argument
* Legal ops: Any integer/unsigned operations incl. ||, &&. also if, while
* Max ops: 30
* Rating: 4
*/
unsigned floatScale2(unsigned uf) {
return 2;
}
将一个单精度浮点数（float）乘以 2，并返回结果的二进制表示。函数的输入和输出都是 unsigned int 类型，但它们实际上表示的是单精度浮点数的二进制位模式，当输入是NaN时返回这个输入即可，另外，终于可以用if while了😭😭😭

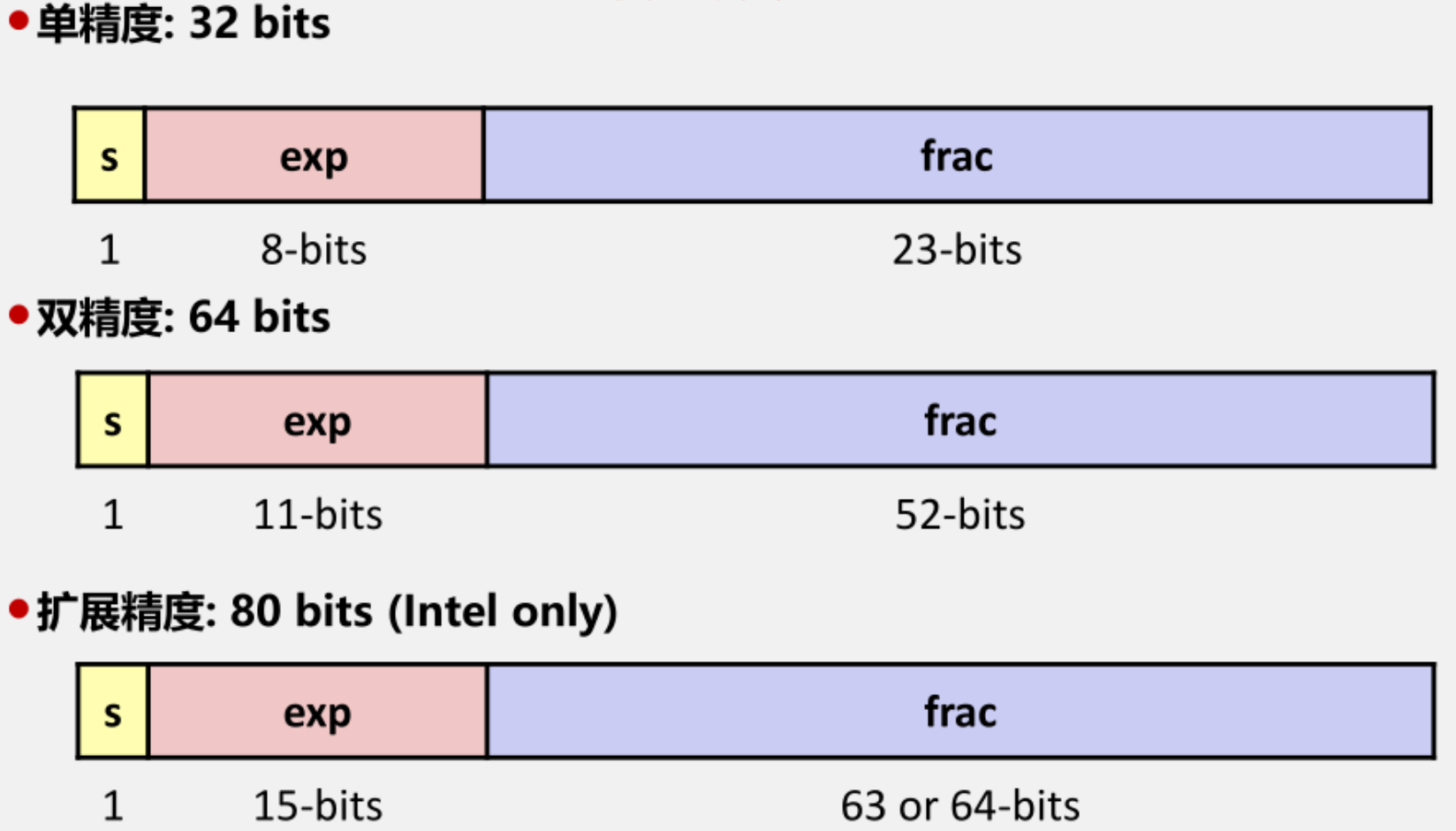

先回顾下IEEE 754浮点数的知识：

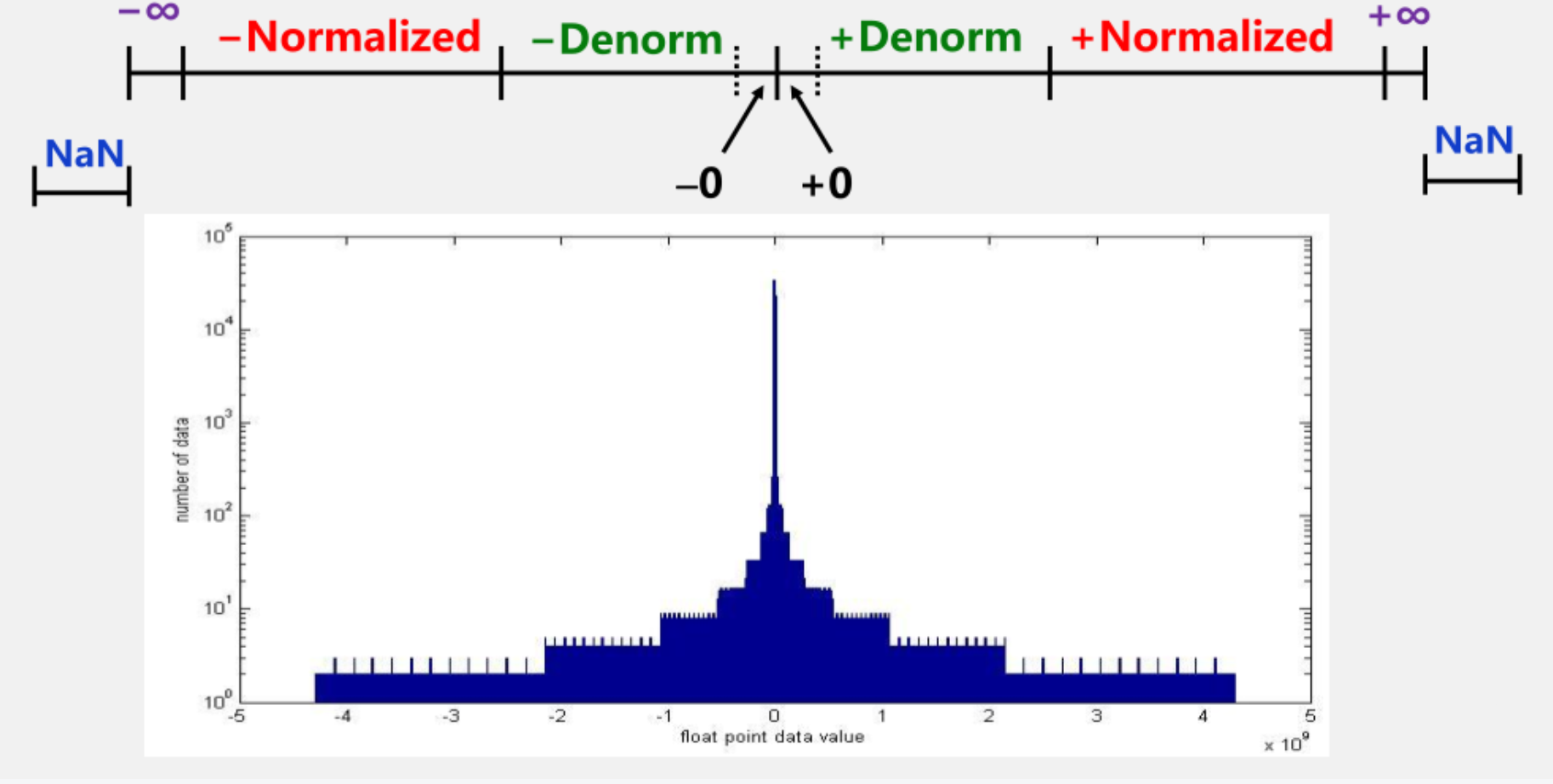

对于IEEE 754表示的浮点数，一共有三种类别

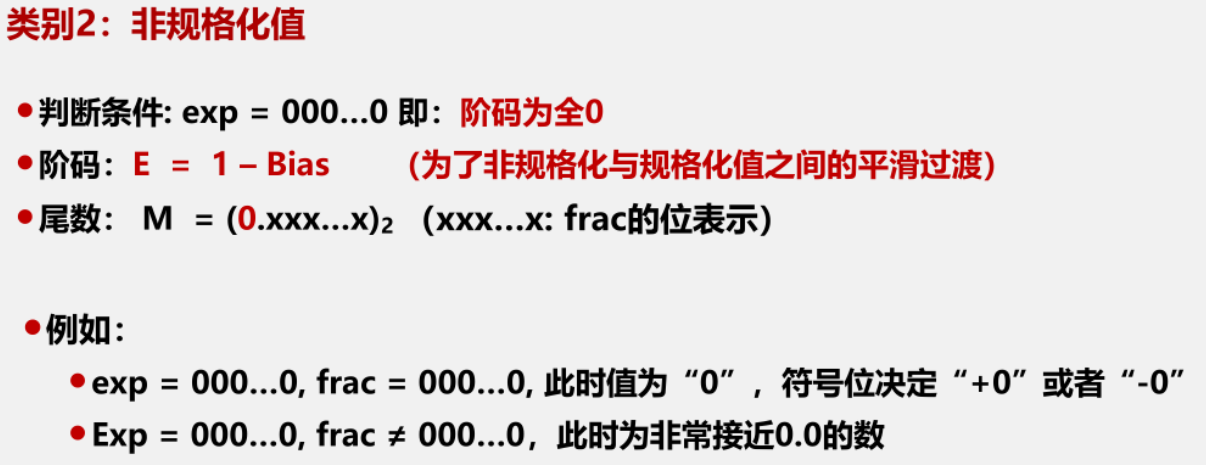

非规格化数用于表示接近零的极小数值，防止浮点下溢（Underflow），保证浮点运算的连续性。
首先我们先提取符号位sign，尾数frac，阶码exp：
符号位：
sign=uf>>31&0x1
尾数：
frac=uf&0x7FFFFF
阶码：
exp = (uf&0x7f800000)>>23
根据阶码判断这个浮点数是规格化数，非规格化数还是特殊情况中的哪一种1
2
3
4
5
6
7
8
9
10
11
12
13
14unsigned floatScale2(unsigned uf) {
unsigned exp = (uf&0x7f800000)>>23;
unsigned sign=uf>>31&0x1;
unsigned frac=uf&0x7FFFFF;
if(exp == 0){//非规格化数，阶码为0，直接让frac乘以2即可
frac <<= 1;
return (sign << 31) | (exp << 23) | frac;
}else if(exp==0xFF){//特殊情况，非数
return uf;
}else{
exp++;//乘2,相当于E+1,相当于
return (sign << 31) | (exp << 23) | frac;
}
}
floatFloat2Int
题目：1
2
3
4
5
6
7
8
9
10
11
12
13
14
15/*
* floatFloat2Int - Return bit-level equivalent of expression (int) f
* for floating point argument f.
* Argument is passed as unsigned int, but
* it is to be interpreted as the bit-level representation of a
* single-precision floating point value.
* Anything out of range (including NaN and infinity) should return
* 0x80000000u.
* Legal ops: Any integer/unsigned operations incl. ||, &&. also if, while
* Max ops: 30
* Rating: 4
*/
int floatFloat2Int(unsigned uf) {
return 2;
}
- 用int表示输入的IEEE 754浮点数，如果超过表示范围则返回0x80000000u。
- 如果是非规格化数，直接返回0，如果是特殊情况直接返回0x80000000u
- 如果是规格化数，我们需要先判断是否超出int表示范围，int一共32位，一位表示符号位，最大表示2^31，最小表示-(2^31+1)，因此阶码E不能超过30（当E为31时左移E位会覆盖符号位）；当阶码E小于0时，说明是个小于1的数，直接返回0；又：
- sign 1位
- exp 8位
- frac 23位
我们可以可以看成1frac（第24位为1，第1~23位构成frac）而此时相当于由1.frac（整数部分位1，小数部分为frac）左移了23位，此时阶码为E，即要乘以E个2，也就是左移E位，所以，当E小于23时，应该右移（23-E）位以截断frac后面的(23-E)位；当E大于23时，由于此时相当于已经左移了23位，所以只需再左移(E-23)位。
1 | int floatFloat2Int(unsigned uf) { |
floatPower2
题目：1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16/*
* floatPower2 - Return bit-level equivalent of the expression 2.0^x
* (2.0 raised to the power x) for any 32-bit integer x.
*
* The unsigned value that is returned should have the identical bit
* representation as the single-precision floating-point number 2.0^x.
* If the result is too small to be represented as a denorm, return
* 0. If too large, return +INF.
*
* Legal ops: Any integer/unsigned operations incl. ||, &&. Also if, while
* Max ops: 30
* Rating: 4
*/
unsigned floatPower2(int x) {
return 2;
}
- 计算2.0^x，并返回IEEE 754下的unsigned表示，如果结果太小，小到非规格化数都不能表示则返回0，如果结果太大返回+INF，很明显这题主要考察IEEE 754的表示范围。
对于float单精度
- 符号位sign：1位
- 阶码exp: 8位
- 尾数frac：23位
表示范围
规格化数：阶码exp既不全为0，也不全为1，
exp范围为1~254,E=Exp-Bias=Exp-127，E的范围为-126>=E>=127;而对于frac，最小值为0，最大值为1-2^(-23),因此，不考虑S的情况下
非规格化数：阶码全为0
阶码exp全为0,E=1-Bias=1-127=-126，因此：
对于frac来说，最小值为0，但能表示的最小非零是2^(-23),0~2^(-23)无法表示,最大值为1-2^(-23)，因此，当frac取0时，值为0，但要计算表示的最小非零时要令frac=2^(-23)，在不考虑S的情况下
- 特殊值
- +infinity：exp所有位全为1，frac为0，S为0
- -infinity：exp所有位全为1，frac为0，S为1
- NaN：exp所有位全为1，frac不为0
因此，经上述分析:
- 当x>127时返回+NaN
- 当-126<=x<=127时为规格化数
- 当 -149 <= x < -126时为非规格化数
- 当 x < -149时，太小了无法表示返回0
1
2
3
4
5
6
7
8
9
10
11unsigned floatPower2(int x) {
if (x > 127) { // 返回+infinity,S=0,exp=0xFF,frac=0;
return 0xFF << 23;
} else if (-126 <= x && x <= 127) { // 规格化数,exp=E+Bias=E+127
return (x + 127) << 23;
} else if (-149 <= x && x < -126) { // 非规格化数,exp=0,E=1-Bias=-126,2^(-126)*frac
return 1<<(23-(-x-126));//E已经有了2^(-126),当frac为0x1时表示2^(-23),假设输入x为-127,则frac要为2^(-1),即1向左移动22位
} else {//x< -149,太小了返回0
return 0;
}
}
