CSAPP BombLab AArch64

时间轴

时间轴

2025-06-24

init

本文介绍了在Win11 WSL2环境下，针对CSAPP BombLab的AArch64版本进行逆向分析与解题的过程。文章详细描述了环境搭建方法，以及通过GDB调试工具分析main函数调用流程，逐步破解phase_0至phase_3的步骤。其中，phase_0要求输入整数2022；phase_1要求输入字符串"Fault Tolerance: Reliable Systems from Unreliable Components."；phase_2要求输入8个满足特定递推关系的数字（1,1,6,11,21,36,61,101）；phase_3则涉及更复杂的逻辑判断。文章总结了各阶段的栈帧结构、寄存器使用和关键比较指令，为读者提供了完整的解题思路和答案。

---

环境

Win11 WSL2：

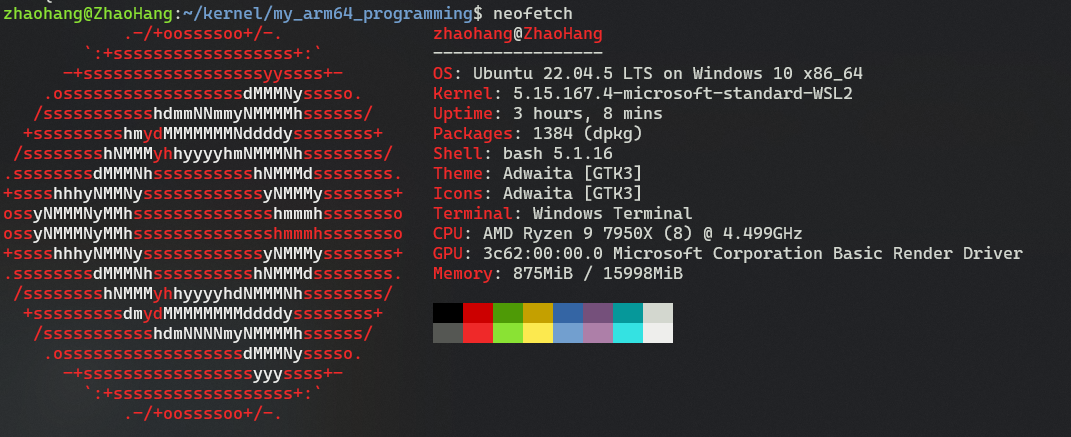

硬件环境

环境搭建

git clone https://github.com/SJTU-IPADS/OS-Course-Lab.git
cd OS-Course-Lab/Lab0
sudo apt-get install qemu-user gdb-multiarch

terminal1
可以把答案写在 ans.txt 上，这样已经解过的就不用再敲了

qemu-aarch64-static -g 1234 ./bomb < ans.txt

terminal2

gdb-multiarch -ex "set architecture aarch64" -ex "target remote localhost:1234" -ex "file bomb"

main

main 函数是有 C 代码的

#include <stdio.h>
#include "phases.h"
#include "utils.h"

int main() {
  char* input;
  printf("Type in your defuse password!\n");

  input = read_line();
  phase_0(input);
  phase_defused();

  input = read_line();
  phase_1(input);
  phase_defused();

  input = read_line();
  phase_2(input);
  phase_defused();

  input = read_line();
  phase_3(input);
  phase_defused();

  input = read_line();
  phase_4(input);
  phase_defused();

  input = read_line();
  phase_5(input);
  phase_defused();

  printf("Congrats! You have defused all phases!\n");
  return 0;
}

可以看到 read_line 的返回值作为参数传递给 phase_x

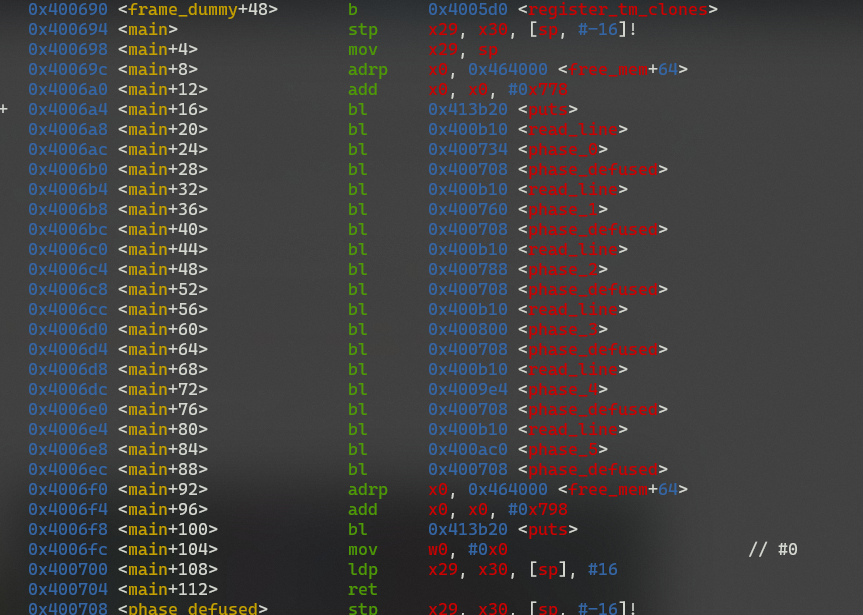

main函数读取输入并调用各phase的反汇编

可以看到，main 函数每次调用 read_line 读取输入，随后调用 phase_x 函数，随后调用 phase_defused 打印信息

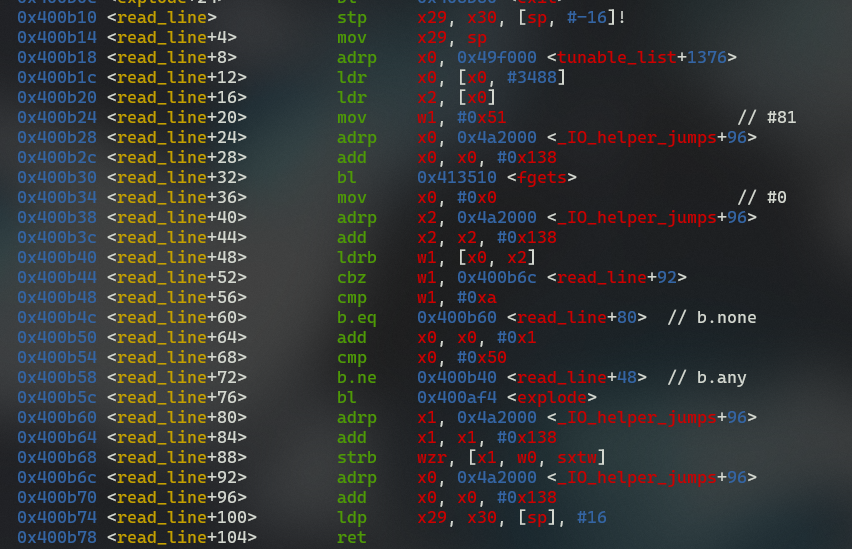

read_line函数栈帧设置

函数开头（栈帧设置）：

400b10: a9bf7bfd    stp x29, x30, [sp, #-16]!    // 保存帧指针和返回地址到栈上，sp -= 16
400b14: 910003fd    mov x29, sp                  // 设置新的帧指针 x29 = sp

获取 fgets 的目标缓冲区（x0），准备调用_IO_fgets：

该函数定义如下：

char *fgets(char *s, int size, FILE *stream);

可以看到第一个参数是 char*（x0），第二个参数为 int（w1），第三个参数为一个结构体指针（x2）

400b18: f00004e0    adrp x0, 49f000
400b1c: f946d000    ldr x0, [x0, #3488]
400b20: f9400002    ldr x2, [x0]                 // FILE *stream

400b24: 52800a21    mov w1, #0x51                // w1 = 81，最多读取 81 字节

400b28: d0000500    adrp x0, 4a2000
400b2c: 9104e000    add x0, x0, #0x138           // x0 = 0x4a2000 + 0x138，x0 是目标 buffer 指针

400b30: 94004a78    bl  413510 <_IO_fgets>       // 调用 _IO_fgets(buffer, 81, stream)

到这里，函数已经从输入中读取了一行字符串到0x4a2138地址。

处理 fgets 结果：遍历字符串查找换行符：

400b34: d2800000    mov x0, #0                   // x0 = 0，作为字符串偏移索引

// 再次构造 x2 = buffer 基址
400b38: d0000502    adrp x2, 4a2000
400b3c: 9104e042    add x2, x2, #0x138           // x2 = buffer

400b40: 38626801    ldrb w1, [x0, x2]            // w1 = buffer[x0]
400b44: 34000141    cbz w1, 400b6c               // 如果 w1 == 0，字符串结束，跳到 return
400b48: 7100283f    cmp w1, #0xa                 // 检查是否是换行符 '\n'
400b4c: 540000a0    b.eq 400b60                  // 是换行符，跳转到去掉换行符
400b50: 91000400    add x0, x0, #1               // x0++，继续检查下一个字符
400b54: f101401f    cmp x0, #0x50                // 最多检查 0x50 字节（最多 80 字节）
400b58: 54ffff41    b.ne 400b40                  // 没到头就继续循环

如果没有在前 80 字节找到 ‘\n’，调用explode：

400b5c: 97ffffe6    bl 400af4 <explode>          // 没有 '\n'，爆炸

如果找到了换行符\n，把它替换为\0（字符串结束）：

400b60: d0000501    adrp x1, 4a2000
400b64: 9104e021    add x1, x1, #0x138           // x1 = buffer
400b68: 3820c83f    strb wzr, [x1, w0, sxtw]     // buffer[x0] = 0（wzr 是零寄存器）

返回前恢复现场：

400b6c: d0000500    adrp x0, 4a2000
400b70: 9104e000    add x0, x0, #0x138           // x0 = buffer，作为返回值

400b74: a8c17bfd    ldp x29, x30, [sp], #16      // 恢复帧指针和返回地址，sp += 16
400b78: d65f03c0    ret                          // 返回

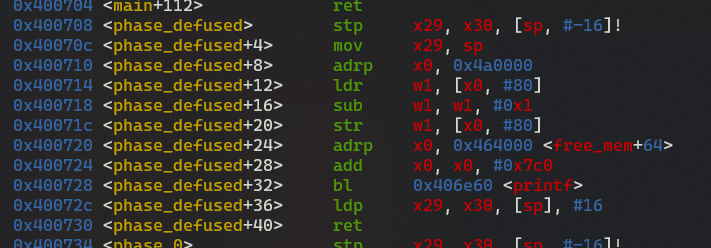

phase_defused函数反汇编

可以看到 phase_defused 函数读取一个全局变量值，然后减一

随后加载一个全局地址 0x464000+0x7c0 = 0x4647c0 作为参数调用 printf 打印

全局变量递减操作

而 w1 存的是最开始减一的全局变量的值，地址是 0x4a0000+ 80 = 0x4a0000 + 0x50 = 0x4a0050。

全局变量内存地址0x4a0050处的值

phase_0

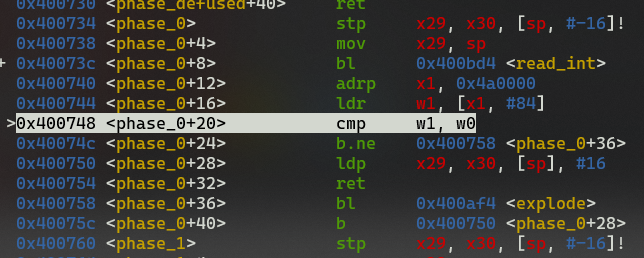

phase_0函数反汇编

stp	x29, x30, [sp, #-16]!

• 作用：将 x29（frame pointer，帧指针）和 x30（link register，返回地址）压入栈中。这一步保存了调用者的帧指针和返回地址，便于后续恢复。

mov	x29, sp

• 作用：将当前的栈指针 sp 赋值给帧指针 x29，即建立当前函数的新栈帧。

从现在开始，x29 就指向这个函数调用的栈底，方便以后访问局部变量或传递参数。

随后，函数先是调用 read_int 函数读取一个 int 值，将返回值存入 w0，然后对比 0x4a0000 + 0x54(84) = 0x4a0054 的值看是否相等。可通过 gdb examine 命令查看内存这个位置的值：

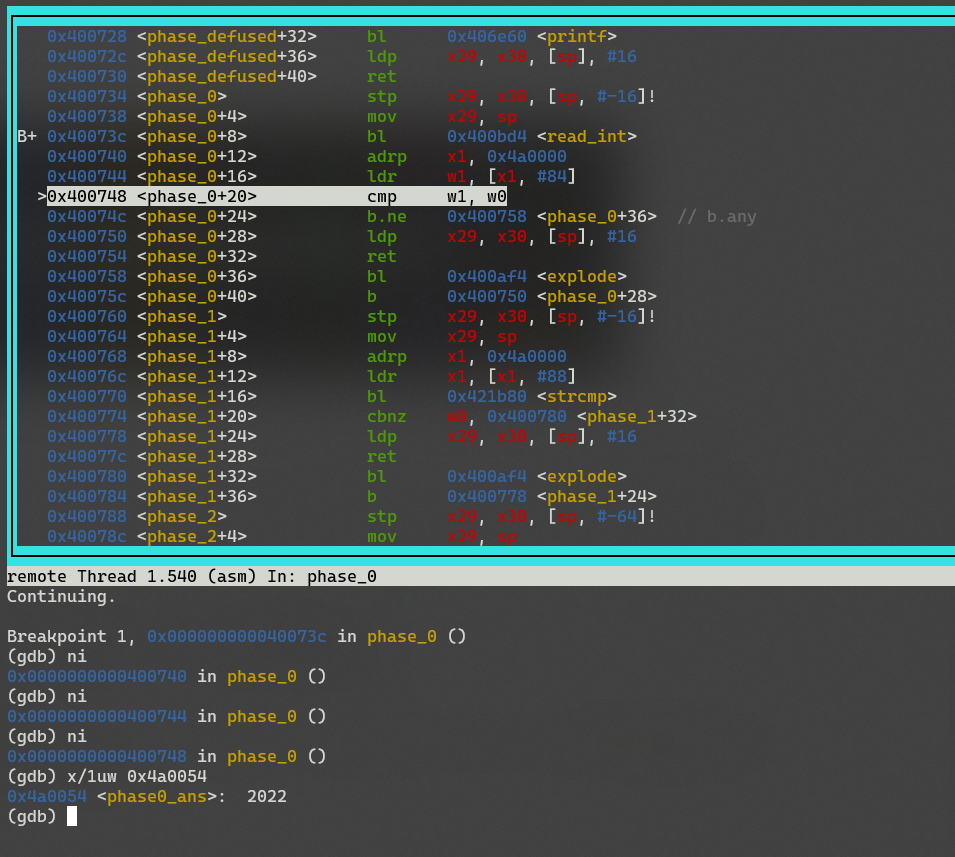

GDB查看内存地址0x4a0054处的值2022

可以看到是 2022

随后是 cmp 指令对比输入的值（存储在 x0）和 2022（存储在 x1），如果不相等则跳到调用 explode 函数的那一行，所以必须要相等，即输入值必须是 2022

phase_1

phase_1 和 phase_0 差不多

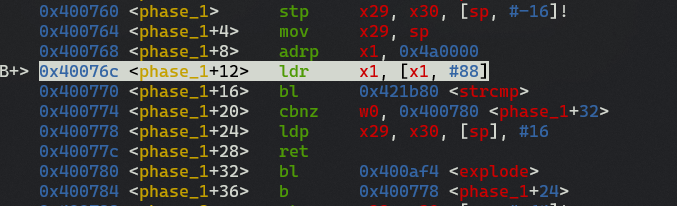

phase_1函数反汇编

可以看到函数把 0x4a0000+0x58(88) = 0x4a0058 地址的值装入 x1，然后调用 strcmp，其参数应该是 x0，x1，而 x0 是我们输入的值，也就是说让我们输入的字符串和这个 0x4a0058 地址的字符串进行比较，看返回值 w0 是否为 0，不为 0 就跳转到调用 explode 的那一行

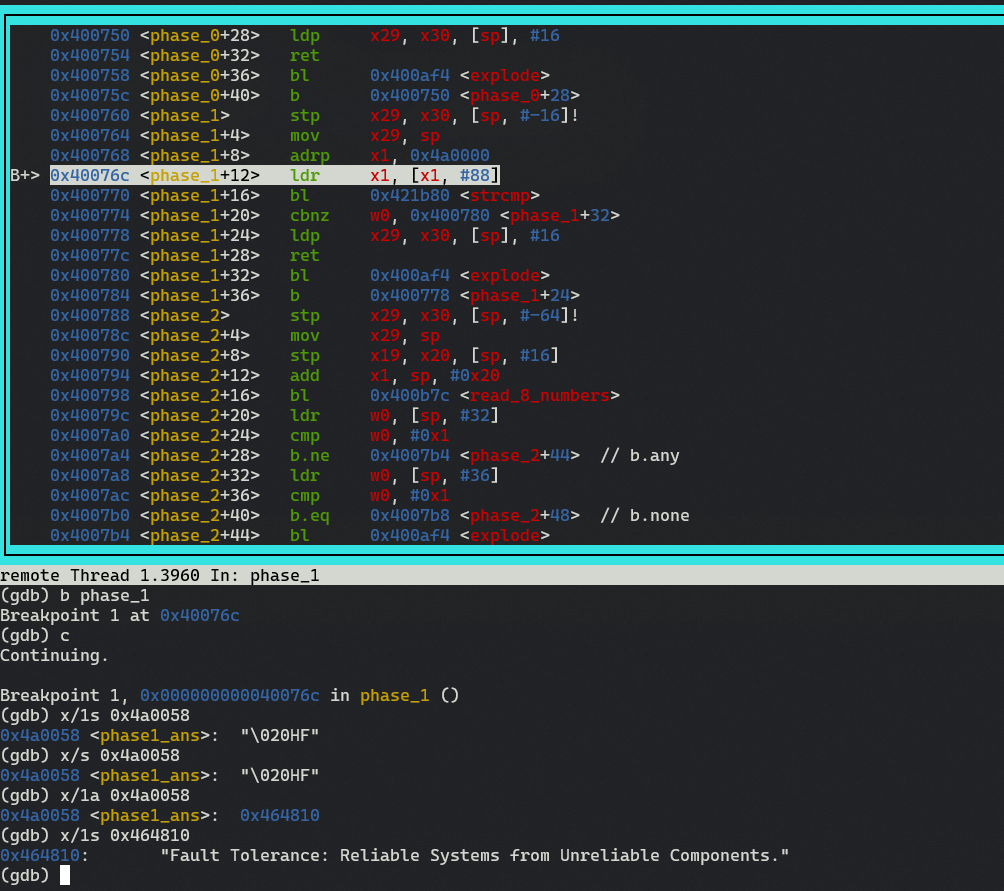

地址0x4a0058存储的是字符串指针

这里需要注意的是 0x4a0058 地址存放的不是字符串，而是字符串的地址，所以要先读出这个地址，然后读字符串地址的字符串

答案为：“Fault Tolerance: Reliable Systems from Unreliable Components.”

phase_2

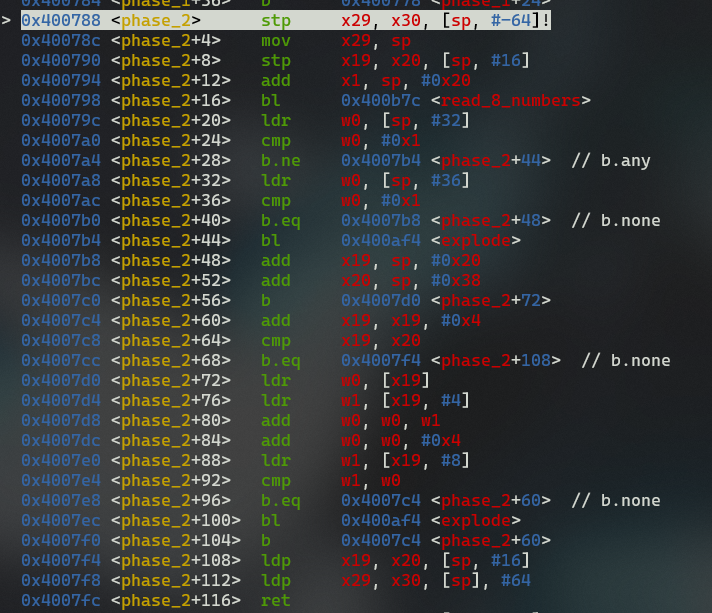

phase_2开辟64字节栈空间

函数开辟了 64 字节的栈空间，共可存放 64/8=8 个 64 位值，首先将 x29 放在 sp，将 x30 放在 sp+8

随后保存 sp 到 x29 寄存器

随后将 x19, x20 寄存器的值放在 sp+16, sp+24 的位置，即

• sp —> x29
• sp+8 —> x30
• sp+16 —> x19
• sp+24 —> x20

随后 x1 = sp+ 0x20 = sp+32，作为 read_8_numbers 的第二个参数，随后调用 read_8_numbers 这个函数

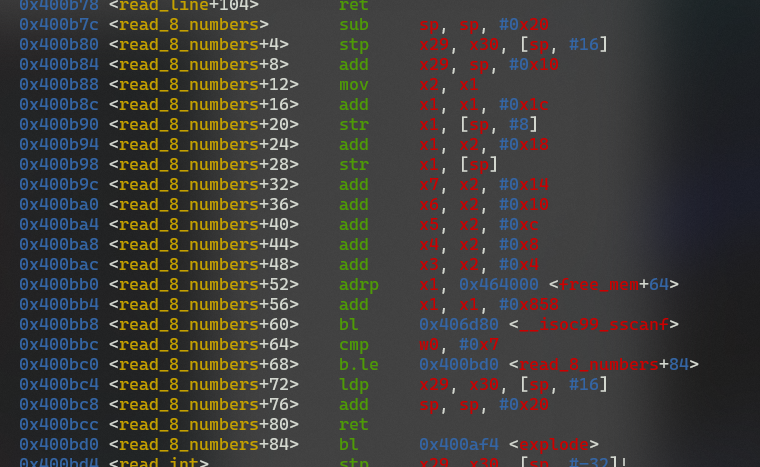

read_8_numbers函数反汇编

可以看到，该函数首先开辟 0x20 即 32 字节的栈空间 sp= sp-32，随后将 x29 存入 sp+16，x30 存入 sp+24

随后设置栈帧指针 x29 为 sp+0x10 即 sp+16

随后将 x1 放入 x2，x1 是 read_8_numbers 的第二个参数

随后，x1 = x1+0x1c = x1+ 28

将 x1 存入 sp+8

x1 = x2 + 0x18 = x2 + 24

将 x1 存入 sp

随后

• x7 = x2+ 0x14

• x6 = x2 + 0x10

• x5 = x2+0xc

• x4 = x2+ 0x8

• x3 = x2+0x4

x1 是地址 0x464000+0x858 的值，是一个指针，这里可以明显看出是格式化字符串的起始地址，作为 __isoc99_scanf 的第二个参数

int sscanf(const char *str, const char *format, ...);

第一个参数是 x0，即从 read_line 返回后一直未变

sscanf的格式化字符串

函数调用结束后比较返回值和 0x7 的大小，如果小于等于就爆炸，因此必须要输入 8 个数字。

函数返回后恢复原来的栈结构

• sp —> x29
• sp+8 —> x30
• sp+16 —> x19
• sp+24 —> x20
• sp+32 —> array 的首地址，共 8 个数字，也是第一个数字的地址 array[0]
• sp+36 —> array[1]
• sp+40 —> array[2]
• sp+44 —> array[3]
• sp+48 —> array[4]
• sp+52 —> array[5]
• sp+56 —> array[6]
• sp+60 —> array[7]

刚好占满 phase_2 最初开辟的 64 字节

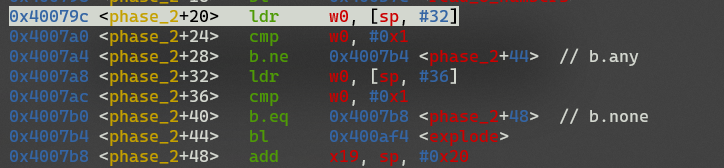

phase_2判断数组前两个元素必须为1

然后是对输入的 8 个数字的判断了，这里很容易看出第一个数字和第二个数字都必须为 1

随后是一个循环

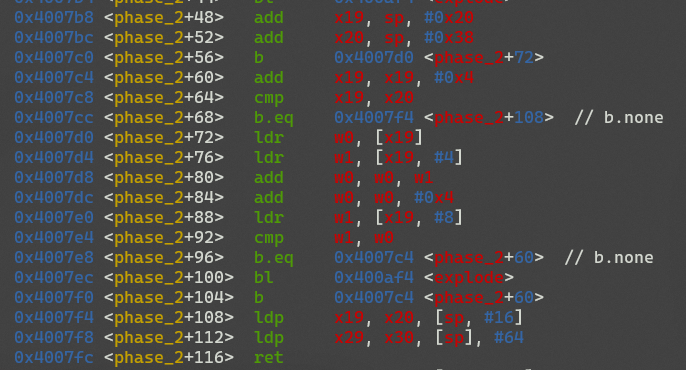

phase_2循环计算数组后续元素

x19 = sp+0x20 = sp+32 即 array[0]

x20 = sp+0x38 = sp+56 即终止条件为 (56-32)/4=6，即到第六个就停止

首先 b 0x4007d0 跳过一次 x19 的自增与和 x20 的比较

如果 x19 == x20 则跳到 phase_2+108 结束

否则，首先将 x19 作为地址加载到 w0（array[i]），将它下一个加载到 w1（array[i+1]）

令 w0 = array[i]+array[i+1] +4

w1 = array[i+2]

比较 w0 是否等于 w1，如果相等则跳到 phase_2+60，将 i++

如果不相等则爆炸

第一个数和第二个数必须为 1

那么第三个数字为 1+1+4=6

第四个数字为 1+6+4=11

第五个数字为 6+11+4=21

第六个数字为 11+21+4=36

第七个数字为 21+36+4=61

第八个数字为 61+36+4=101

故答案为

1 1 6 11 21 36 61 101

phase_3
