网络通信基础

发展历史

1969 年，ARPAnet 最初连接了美国四所大学的计算机，采用分组交换技术，实现计算机间数据传输 。

1972 年，首次实现与英国、挪威计算机的跨大西洋连接。

1973 年开始研究传输控制协议（TCP）和网际协议（IP）。

1984 年，TCP/IP 协议成为计算机网络通信标准。

1986 年，美国国家科学基金会 NSF 建立了广域网（因特网的前身）。

1994 年，中国的 NCFC 网络正式接入 NSFnet, 中国加入到了因特网。

网络协议

网络协议是网络中设备进行通信的规则和约定，常见的网络协议有：

TCP/IP 协议

TCP/IP（Transmission Control Protocol/Internet Protocol）协议，即传输控制协议/网际协议，是用于互联网通信的基础协议族。

特点

  • 面向连接：在传输数据前，TCP 协议会通过“三次握手”建立连接，以此确保通信双方的可靠性以及数据传输的有序性。
  • 可靠性强：TCP 借助序号、确认应答、重传机制以及流量控制等机制，保障数据的可靠性与完整性。若数据包在传输过程中丢失或损坏，TCP 会要求重新发送，直至数据准确无误地到达。
  • 基于字节流：TCP 将应用层数据视作无结构的字节流，不保留消息边界。这表明 TCP 并不关注应用层数据的具体内容，仅将其当作一系列字节进行传输。

作用

  • TCP/IP 协议采用分层工作方式，每个层级承担特定功能，提供了从网络硬件到应用程序的完整通信解决方案。让不同计算机和网络之间的数据交换得以实现。

UDP 协议

UDP（User Datagram Protocol）即用户数据报协议。与 TCP 不同，UDP 不提供面向连接的通信方式，也不确保数据的可靠性与完整性。

特点

  • 无连接性：UDP 在发送数据前无需建立连接，每个数据包都独立发送，接收方也无需发送确认应答。这种特性使 UDP 具备较低的延迟和较高的传输效率。

  • 不可靠性：UDP 无法保证数据包的顺序性、完整性以及可靠性。若数据包在传输过程中出现丢失或损坏的情况，UDP 不会要求重新发送。

  • 基于数据报：UDP 会将应用层的数据封装成一个个独立的数据报进行传输，每个数据报都包含完整的目的地址和源地址信息。

作用

UDP 适用于对实时性要求较高的场景，如视频流、音频流以及在线游戏等。在这些应用中，即便少量数据包丢失，也不会对整体体验造成严重影响。

DNS 协议

DNS（Domain Name System，域名系统）是一种分布式数据库系统，主要功能是将域名转换为对应的 IP 地址（例如 192.0.2.1）。借助 DNS，用户能够通过易于记忆的域名访问网站，而不必牢记复杂的 IP 地址。

DHCP 协议

DHCP（Dynamic Host Configuration Protocol，动态主机配置协议）是一种网络协议，其作用是自动为局域网内的客户端设备分配 IP 地址、子网掩码、默认网关以及 DNS 服务器地址等网络参数。

FTP 协议

FTP（File Transfer Protocol，文件传输协议）是用于网络文件传输的协议，可以用于在不同计算机之间实现文件共享，是互联网上进行文件传输的重要工具之一。

HTTP/HTTPS 协议

HTTP（HyperText Transfer Protocol，超文本传输协议）是用于分布式、协作式、超媒体信息系统的应用层协议，是万维网（WWW）数据通信的基础。

HTTPS（HyperText Transfer Protocol Secure，超文本传输安全协议）是 HTTP 的安全版本，它通过 SSL/TLS 协议对数据进行加密，从而保障数据传输的安全性。

作用

HTTP 协议使用户能够通过浏览器访问互联网上的各类资源，如网页、图片、视频等。HTTPS 协议则致力于保护用户的数据安全，防止数据在传输过程中被窃取或篡改，广泛应用于网上银行、网上支付、电子商务等对数据安全要求较高的场景

传输介质

包括网线，电缆，光纤

  • 网线

网线一般由几根导线组成，常见的是 8 根铜导线，两两相互缠绕，形成 4 对双绞线。外部包裹绝缘层和护套，起到保护内部导线，防止信息泄露和外界电磁干扰的作用。

  • 电缆

电缆是一种电能或信号传输装置，通常是由几根或几组导线组成。电缆由导体，绝缘层，护套层组成。

  • 光纤

光纤是一种以光为信息载体，利用光在玻璃或塑料制成的纤维中全反射原理进行数据传输的线缆。它主要分为单模光纤和多模光纤。

网线种类

1 类线和 2 类线

1 类线与 2 类线主要应用于早期的电话通信系统，并不支持数据传输或现代意义上的网络应用。随着网络技术的不断进步，这两类线已被淘汰，不再用于网络布线。

3 类线（Category 3, Cat 3）

3 类线是早期以太网电缆标准之一，主要用于传输速率为 10Mbps 的传统以太网。在现代网络环境中，3 类网线已很少被使用。

4 类网线（Category 4, Cat 4）

相较于 3 类线，4 类线虽有所提升，但在实际应用中，因其性价比不高，未能得到广泛推广，很快便被更为先进的 5 类线所取代。

5 类线（Category 5, Cat 5）

5 类线是计算机网络中常用的双绞式电缆，支持最高 100Mbps 的数据传输速率（FastEthernet）。

超 5 类线（Category 5e, Cat 5e）

超 5 类线是 5 类线的增强版本，主要用于千兆以太网（1000Mbps），同时向下兼容百兆以太网。

6 类线（Category 6，Cat 6）

相较于之前的线缆，6 类线在内部结构、材质以及外部保护等方面均有所改进，以此确保更高的传输质量和稳定性。6 类线也是用于千兆以太网（1000Mbps）的传输介质

超 6 类线（Category 6A, Cat 6a）

超 6 类线是 6 类线的进一步升级版本，支持 10Gbps 的传输速率（万兆以太网）。

7 类线（Category 7，Cat 7）

7 类线属于屏蔽双绞线（STP），支持 10Gbps 的传输速率，具有更高的带宽和更低的信号衰减率。

网线制作标准

网线制作有俩种标准，即 T568A 和 T568B。

如果网线两端采用相同的线序标准，称为直连线，用于连接不同类型的设备，如电脑与路由器；

若两端线序不同，如一端为 T568A，另一端为 T568B，则称为交叉线，常用于连接相同类型的设备，如电脑与电脑、交换机与交换机。

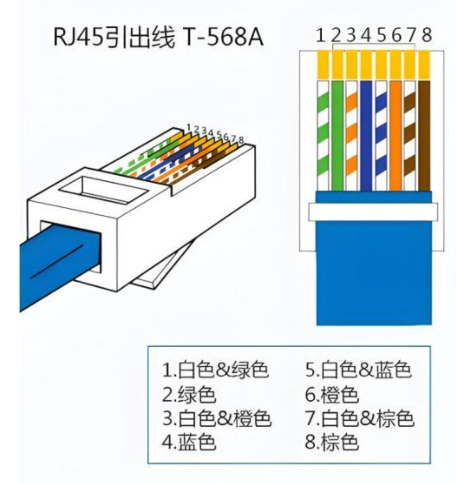

T568A

T568A 标准线序：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

T568A

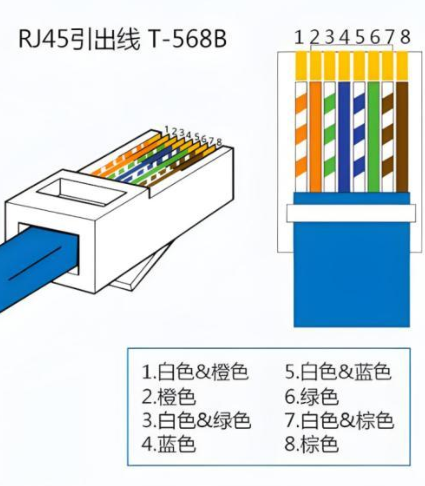

T568B

T568B 标准线序：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

T568B

网络模型

OSI 七层模型

OSI 七层网络模型是国际标准化组织（ISO）专门为实现不同系统之间的互连互通而制定的网络体系结构标准。

OSI 七层模型由底层至高层依次为：物理层、数据链路层、网络层、传输层、会话层、表示层以及应用层，具体如下所示：

OSI七层网络模型

  • 物理层

物理层只需要考虑如何发送 0 和 1，以及接收端如何识别从而完成比特流的传输，并不需要关心比特流的具体含义。除此以外还规定了网络中的一些电气特性。

  • 数据链路层

单纯的 0 和 1 没有意义，数据链路层要将物理层传来的原始比特流转化为一个个独立的帧。并负责链路连接的建立、维护以及终止，同时还具备帧同步、差错控制和流量控制等功能。

  • 网络层

网络层主要处理数据包从源节点到目标节点的传输与路由问题。也就是建立主机到主机之间的通信。

  • 传输层

传输层负责提供可靠的端口到端口的数据传输服务。确保数据能够准确无误地从发送端传输到接收端。

  • 会话层

主要负责管理用户会话，对应用程序之间的对话进行控制，包括对话的开始、结束以及数据交换过程。

  • 表示层

表示层负责数据格式的转换，如设备固有格式与网络标准格式之间的转换，可以理解是充当“翻译官”的作用。

  • 应用层

应用层是直接面向用户的一层，通过应用程序之间的交互完成特定的网络应用。

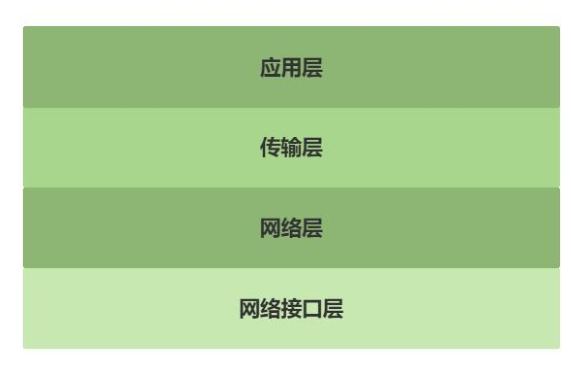

TCP/IP 四层模型

TCP/IP 四层模型是对 OSI 七层模型的简化，它将网络功能划分为网络接口层、网际层、传输层和应用层，如下图所示：

TCP/IP四层模型

  • 应用层

应用层直接与应用程序交互。常见的应用层协议有 HTTP、FTP、SMTP、DNS 等，不同种类的应用程序会根据自己的需要来选择应用层中不同的协议，如邮件传输应用可以选择 SMTP 协议。

  • 传输层

提供可靠的端口到端口的数据传输服务，传输层中最重要的是 TCP 和 UDP 协议，TCP 提供面向连接的，可靠的服务。UDP 提供无连接的，不可靠但速度快的服务。

  • 网络层

提供主机到主机之间的通信。网络层中最重要的是 IP 协议，IP 协议会给每个数据包加上 IP地址。

  • 网络接口层

网络接口层包含了物理层和数据链路层，所以网络接口层既包括物理传输又包括链路的建立。

OSI（Open System Interconnection）是国际标准化组织（ISO）制定的七层模型。

TCP/IP 四层模型参考 OSI 七层模型，简化为了四个层次。如下图所示。因此在应用中效率更高，成本更低。所以迅速发展起来并成为事实上的标准。

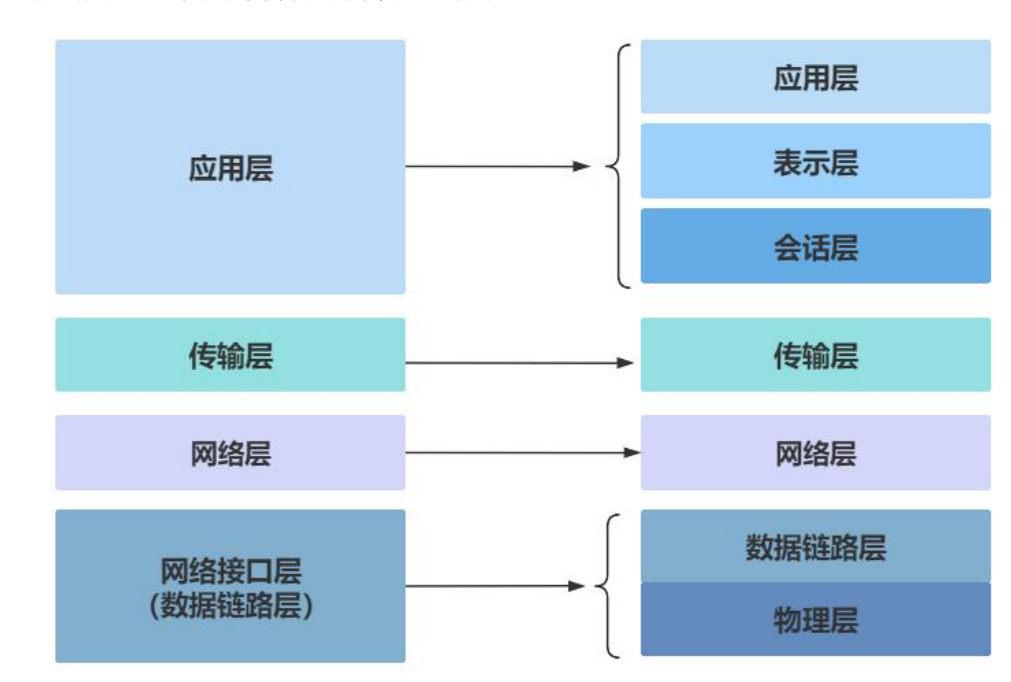

两个模型的区别

网络数据的封装和解封装

在网络通信中，封装是指将上层协议的数据加上本层的协议头和协议尾，形成一个新的数据单元，然后再传递给下一层进行处理。

而解封装则是封装的逆过程，即接收方将接收到的数据单元去掉本层的协议头和协议尾，提取出上层协议的数据，然后传递给上层进行处理。

封装和解封装的过程是在不同的网络层次中依次进行的

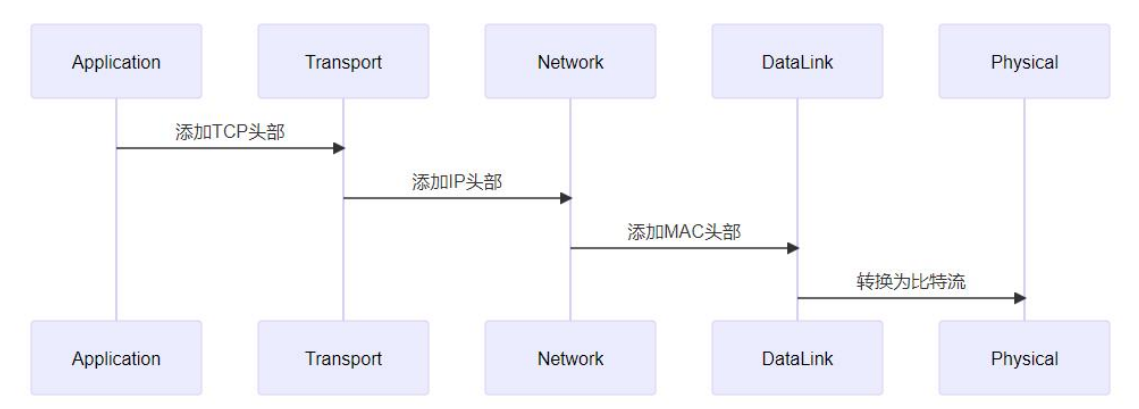

封装过程

应用层封装：应用程序生成的数据，如 HTTP 协议传输的网页数据、SMTP 协议传输的邮件数据等，此时数据被称为应用数据。应用层协议会根据自身需求对数据进行格式化，比如HTTP 会添加请求头或响应头，包含如请求方法、URL、响应状态码等信息。

传输层封装：应用数据到达传输层（如 TCP 或 UDP）。以 TCP 为例，TCP 会为数据添加TCP 头部，包含源端口号、目的端口号、序列号、确认号、控制位等信息。端口号用于标识应用程序，使接收端能将数据正确交付给对应的应用。UDP 头部相对简单，同样有源端口号和目的端口号，用于多路复用和分用。此时数据加上 TCP 或 UDP 头部后称为段（Segment）。

网络层封装：传输层的段到达网络层（如 IPv4 或 IPv6），网络层添加 IP 头部。IP 头部包含源 IP 地址、目的 IP 地址等关键信息，用于在不同网络间进行路由选择。添加 IP 头部后的数据称为数据包（Packet）。例如，当你访问网站时，你的设备会将 TCP 段封装在 IP 数据包中，目的 IP 地址为网站服务器的 IP。

数据链路层封装：网络层的数据包到达数据链路层（如以太网），数据链路层添加帧头和帧尾。以太网帧头包含源 MAC 地址、目的 MAC 地址等，帧尾包含循环冗余校验（CRC）值用于差错检测。此时的数据称为数据帧（Frame）。数据帧通过物理层转化为电信号或光信号在物理介质上传输。

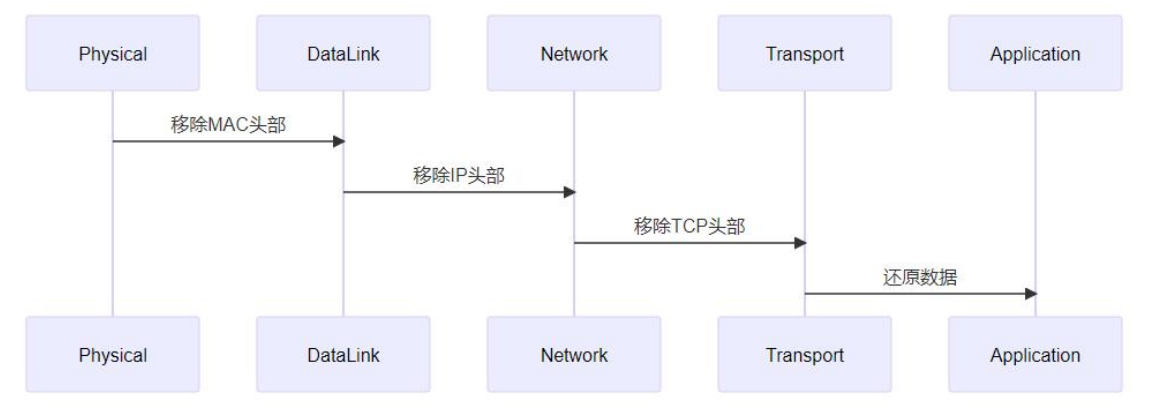

解封装是封装的逆过程，在接收端，数据从物理层开始，依次向上经过各网络层次，每一层去除相应头部信息，将数据还原为应用层能处理的形式，如下图所示：

解封装过程

数据链路层解封装：物理层接收到电信号或光信号，转换为数据帧交给数据链路层。数据链路层检查帧头和帧尾，通过 CRC 校验确保数据传输无误后，去除帧头和帧尾，将数据包交给网络层。

网络层解封装：网络层接收到数据包，检查 IP 头部，根据目的 IP 地址判断是否是发给本机的。如果是，去除 IP 头部，将段交给传输层。

传输层解封装：传输层接收到段，根据 TCP 或 UDP 头部中的端口号，将数据交付给对应的应用程序，并去除 TCP 或 UDP 头部。此时数据还原为应用层数据，应用层程序即可处理这些数据。

硬件连接

RJ45接口

RJ45 是 Registered Jack 45 的缩写，在计算机网络中 RJ45 是标准 8 芯模块接口的简称，RJ45由插头和插座组成，这两种元器件之间用网线相连。RJ45 插头如下图所示

RJ45插头

从外观上看，RJ45 插头呈矩形，外部是塑料外壳，内部中有 8 个金属触点，金属触点用于与 RJ45 插座进行电气连接。

与 RJ45 插头对应在 RJ45 插座中同样有 8 个金属接触片，用于与 RJ45 插头相连。RJ45 插头前端的 8 个金属触点在插入插座时会与插座内的金属片紧密接触，从而实现信号的传输。

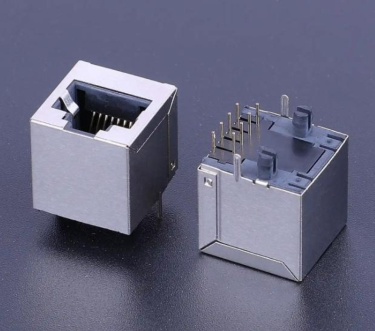

RJ45插座

百兆网口和千兆网口都采用 RJ45 接口进行物理连接，不过，尽管外观看起来一模一样，但它们的传输能力却大不相同。对应的引脚使用情况也大不相同。

百兆 RJ45 接口有 8 个引脚，这 8 个引脚分别是

引脚号 标识 中文名称 功能说明
1 TX+ 发送数据 + 以太网差分发送信号的正端
2 TX- 发送数据 - 以太网差分发送信号的负端
3 RX+ 接收数据 + 以太网差分接收信号的正端
4 NC 空脚 无电气连接，未使用
5 NC 空脚 无电气连接，未使用
6 RX- 接收数据 - 以太网差分接收信号的负端
7 NC 空脚 无电气连接，未使用
8 NC 空脚 无电气连接，未使用

差分信号：TX+/-、RX+/- 为成对的差分信号线，通过差分传输抗干扰，提升以太网数据传输的稳定性，这是 RJ45 网口的核心设计。

标准匹配：该定义符合T568B布线标准（民用 / 工业场景最常用），与 T568A 标准仅线序排列不同，引脚功能一致。

空脚作用：4、5、7、8 脚为预留脚，部分工业级网口会将其用于供电（如 POE 供电），但常规以太网应用中均为 NC（空脚）。

千兆 RJ45 接口也有 8 个引脚，相比百兆以太网，千兆网口启用了全部 8 个引脚，分为 4 对差分线实现全双工高速传输

引脚编号 名称 功能说明 传输方向 差分对分组
1 TX_D1+ Tranceive Data1+(发信号 +) 发送 第一对
2 TX_D1- Tranceive Data1-(发信号 -) 发送 第一对
3 RX_D2+ Receive Data2+(收信号 +) 接收 第二对
4 BI_D3+ Bi-directional Data3+(双向信号) 双向 第三对
5 BI_D3- Bi-directional Data3-(双向信号) 双向 第三对
6 RX_D2- Receive Data2-(收信号 -) 接收 第二对
7 BI_D4+ Bi-directional Data4+(双向信号) 双向 第四对
8 BI_D4- Bi-directional Data4-(双向信号) 双向 第四对

传输速率与引脚利用：百兆以太网（100BASE-TX）仅使用 1/2（TX）、3/6（RX）4 个引脚，而千兆以太网（1000BASE-T）启用全部 8 个引脚，通过 4 对差分线同时进行收发，实现 1Gbps 的传输速率。

双向引脚（BI）的作用：4/5、7/8 引脚为双向传输设计，在千兆模式下，这两对线会根据通信需求动态切换收发方向，配合数字信号处理（DSP）技术实现全双工通信。

差分传输特性：每对引脚（如 TX_D1+/TX_D1-）均为差分信号线，通过两根线的电压差值传递信号，能有效抑制共模干扰，提升高速数据传输的稳定性，这是以太网物理层的核心设计。

布线标准兼容：该引脚定义仍遵循 T568A/T568B 布线标准，线序排列与百兆网口一致，因此千兆网线可向下兼容百兆网口使用。

MAC 控制器

MAC 控制器全称为 Media Access Control(介质访问控制)。属于 OSI 第二层（数据链路层） 的一部分。

MAC 控制器的主要功能是控制与 PHY 芯片的连接，它就像是一个“桥梁管理员”，负责管理数据在数据链路层和物理层之间的传输，确保数据能够顺利地在两个层次之间流动。

MAC 控制器的主要功能包括：

  1. 以太网帧的封装与解析
    • 负责添加/解析以太网帧头（目标 MAC、源 MAC、类型字段）
    • 校验并生成 CRC（FCS）
  2. 数据收发控制
    • 从系统内存（DMA）读取数据，封装成以太网帧并发送
    • 接收来自 PHY 的数据并写入内存
  3. 流量与缓冲管理
    • 发送/接收 FIFO
    • 中断或轮询方式通知 CPU
    • DMA 描述符管理（驱动层重点）
  4. 链路层控制
    • 支持全双工 / 半双工
    • 支持流控（PAUSE 帧）
    • 统计信息（丢包、冲突、错误计数等）
  5. 与 PHY 的接口
    • 通过 MII / RMII / RGMII / SGMII 等接口与 PHY 通信
    • 通过 MDIO/MDC 配置和管理 PHY 芯片

PHY 芯片

PHY 芯片全称为物理层芯片（Physical Layer chip）。PHY 芯片的主要任务就是将数字信号转换为适合在物理介质（如网线）中传输的模拟信号，然后将接收到的模拟信号再转换回数字信号，以便计算机能够识别和处理。

PHY 的核心功能包括：

  1. 信号编码与解码
    • 100M：MLT-3、4B/5B
    • 1000M：PAM-5
    • 自适应均衡、回波消除
  2. 自动协商（Auto-Negotiation）
    • 协商速率（10M / 100M / 1000M）
    • 协商双工模式（半双工 / 全双工）
  3. 链路检测
    • 网线插拔检测
    • Link Up / Link Down 状态上报给 MAC
  4. 时钟恢复与同步
    • 从接收到的信号中恢复时钟
    • 保证数据采样准确
  5. 与 MAC 的管理接口
    • 使用 MDIO/MDC 寄存器接口
    • Linux 驱动中常见 phy_read() / phy_write()

网络变压器

网络变压器又称网络隔离变压器，以太网变压器等，网络变压器主要起到信号耦合，电气隔离和阻抗匹配的作用。位于 PHY 与 RJ45 接口之间，属于被动器件。

网络变压器的主要作用包括：

  1. 电气隔离
    • 提供 1500V 以上的隔离能力
    • 防止浪涌、电位差损坏芯片
    • 满足以太网安规标准（如 IEEE 802.3）
  2. 信号耦合
    • 将 PHY 输出的差分信号耦合到双绞线
    • 阻断直流分量，只传输交流信号
  3. 阻抗匹配
    • 匹配 PHY 输出阻抗与网线（100Ω）
    • 减少反射，提高信号质量
  4. EMI 抑制
    • 配合共模电感降低电磁干扰
    • 提升抗干扰能力

很多 RJ45 接口内部 集成了网络变压器和共模电感，工程中常称为 “带灯网口”。

连接方式

根据 CPU、MAC 和 PHY 的集成情况，又可以进一步细分为以下三种方式：

方式 1：CPU 内部集成了 MAC 和 PHY

在这种方式中，CPU 将 MAC 和 PHY 集成于自身内部。这种方式虽然可以减少外围硬件数量，但是 CPU 成本会显著提高，并且由于全部集成在 CPU 内部，灵活性较差。所以这种方式在实际应用中并不多见。

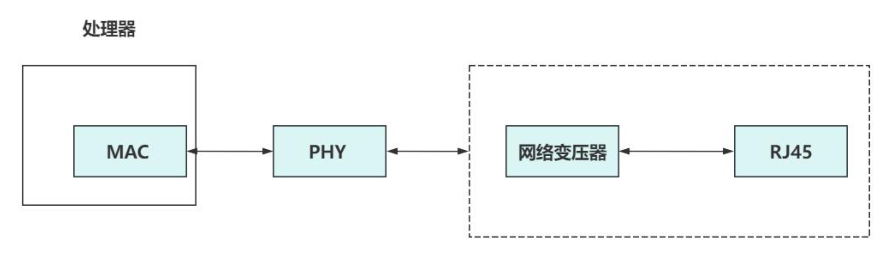

方式 2：CPU 内部集成 MAC，PHY 采用独立芯片

CPU 内部只集成 MAC 控制器，PHY 采用独立的芯片，这种方式的优势是可以根据适应场景灵活选择 PHY 芯片，也是目前主流的方式。

CPU 内部集成 MAC，PHY 采用独立芯片

iTOP-RK3568 也是使用的这种方式，需要注意的是 iTOP-RK3568 开发板上的 RJ45 插座内部集成了网络变压器，如果使用的
RJ45 插座内部没有集成网络变压器，则需要使用单独网络变压器芯片。

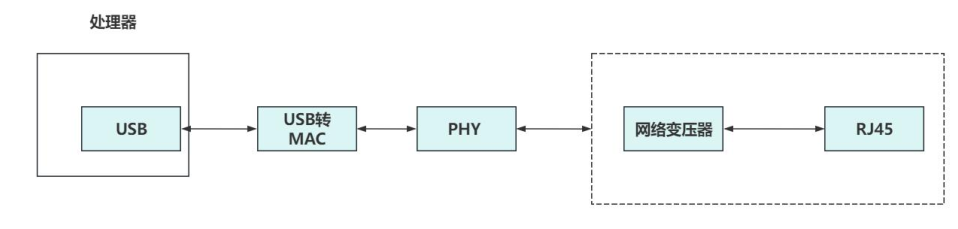

方式 3：CPU 不集成 MAC 和 PHY，MAC 和 PHY 采用独立芯片或者集成芯片

在这种连接方式下，CPU 没有 MAC 和 PHY 的功能，也就是我们常说的 CPU 本身不支持网络功能。如果使用网络功能就需要通过其他接口转接。所以这种方式成本较高。

CPU 不集成 MAC 和 PHY，MAC 和 PHY 采用独立芯片或者集成芯片

PHY 接口

在嵌入式网络开发中，最主流的方案如下图所示：

CPU 内部集成 MAC，PHY 采用独立芯片

通过框图可知，PHY 芯片的左侧连接了 MAC，右侧连接了 RJ45 插座。尤其可见 PHY 芯片起到了一个桥梁作用。

PHY 芯片与 MAC 控制器相连可以通过 MII，RMII，GMII，RGMII 和 MIDO 接口。

MII 接口

MII 接口全称为 Media Independent Interface，即“介质独立接口”。

MII 接口的传输速率为10Mbps 或 100Mbps，在 100Mbps 下时钟为 25M，在 10Mbps 下钟为 2.5M。硬件连接如下图所示：

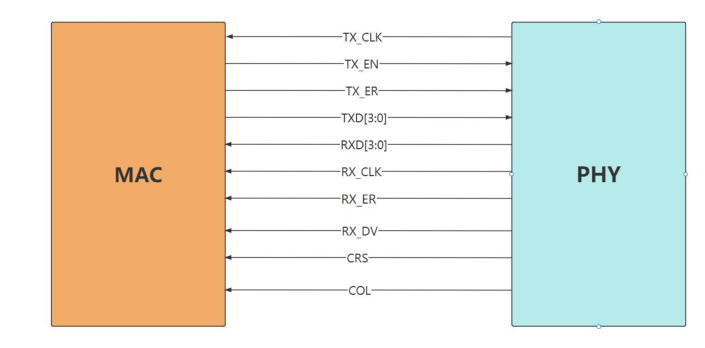

MII接口

MII 接口一共需要 16 根信号线，含义如下

信号线类型 信号线名称 数量 描述 方向（MAC←→PHY） 核心作用
发送通道 TX_CLK 1 发送时钟，由 PHY 产生 MAC ← PHY 发送数据的同步时钟（百兆下为 25MHz）
TX_EN 1 发送使能，高电平有效 MAC → PHY 指示 TXD [3:0] 上的数据有效
TXD[3:0] 4 发送数据总线 MAC → PHY 并行传输发送的以太网数据（4 位宽）
TX_ER 1 发送错误，高电平有效 MAC → PHY 指示发送过程中出现错误（如帧格式错误）
接收通道 RX_CLK 1 接收时钟，由 PHY 产生 MAC ← PHY 接收数据的同步时钟（百兆下为 25MHz）
RX_DV 1 接收数据有效，高电平有效 MAC ← PHY 指示 RXD [3:0] 上的数据有效（替代 RX_EN）
RXD[3:0] 4 接收数据总线 MAC ← PHY 并行传输接收的以太网数据（4 位宽）
RX_ER 1 接收错误，高电平有效 MAC ← PHY 指示接收过程中出现错误（如 CRC 错误、帧过长）
冲突 / 载波检测 COL 1 冲突检测，高电平有效 MAC ← PHY 半双工模式下，指示总线上发生数据冲突
CRS 1 载波侦听，高电平有效 MAC ← PHY 半双工模式下，指示总线处于忙状态

RMII 接口

RMII 接口全称为 Reduced Media Independent Interface，即“简化媒体独立接口”，它是 MII 接口的简化版本。所以相较于 MII 接口，RMII 接口在数据的发送与接收方面减少了一半的信号线。硬件连接如下图所示：

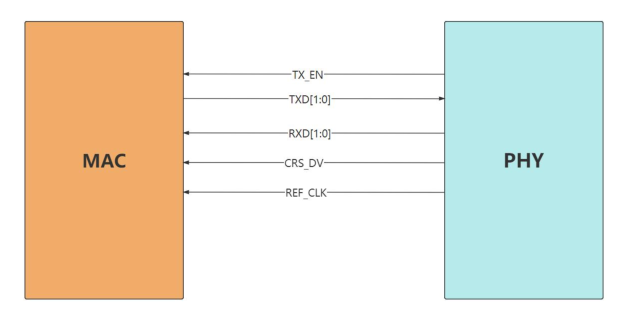

RMII接口

RMII 接口一共需要 7 根信号线，含义如下：

信号线名称 数量 方向（MAC ↔ PHY） 核心描述 & 开发关键要点
REF_CLK 1 根 外部 → MAC + PHY 50MHz 固定参考时钟，收发数据唯一同步时钟（替代 MII 的 TX_CLK/RX_CLK）；需同时供给 MAC 和 PHY，时钟源可选 PHY 内置晶振或外部晶振
TX_EN 1 根 MAC → PHY 发送使能，高电平有效；PHY 仅在该信号高电平时采样 TXD [1:0] 数据
TXD[1:0] 2 根 MAC → PHY 2 位并行发送数据总线；通过「2 位宽 × 50MHz」实现 100Mbps 速率，是 RMII 精简的核心设计
CRS_DV 1 根 PHY → MAC 复用信号：
全双工模式：仅作「RX_DV（接收数据有效）」
半双工模式：同时指示「CRS（载波侦听）」和「DV（数据有效）」
RXD[1:0] 2 根 PHY → MAC 2 位并行接收数据总线；MAC 仅在 CRS_DV 高电平时采样数据

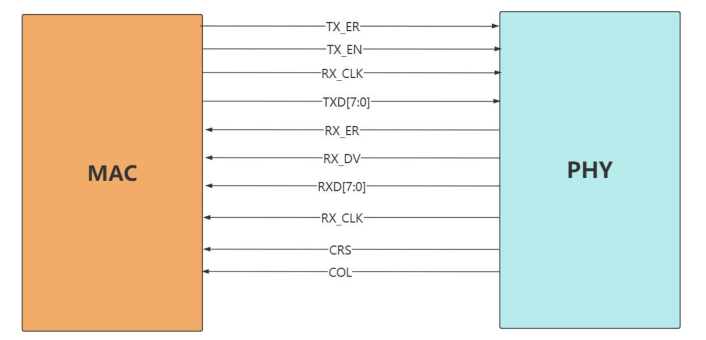

GMII 接口

GMII 接口全称为 Gigabit Media Independent Interface，即“千兆介质无关接口”，它是为了满足千兆以太网的高速数据传输需求而设计的接口。在 10M/100M/1000M 下时钟分别是 2.5M，25M 和 125M。硬件连接如下图所示：

GMII

GMII 接口一共需要 25 根信号线，含义如下

信号名称 位宽 / 数量 中文描述 信号方向 功能详解（开发核心） 速率适配说明
GTX_CLK 1 根 千兆发送时钟 MAC → PHY 千兆模式专属发送同步时钟，固定125MHz，MAC 基于此时钟发送数据，PHY 同步采样 TXD 数据 仅千兆 (1000M) 使用，核心时钟
TX_CLK 1 根 百兆发送时钟 MAC → PHY 兼容 10/100M 速率的发送时钟，10M=2.5MHz、100M=25MHz 仅 10/100M 模式使用，千兆模式无效（悬空）
TXD[7:0] 8 根 发送数据总线 MAC → PHY 8 位并行发送数据，GMII 的核心宽位宽设计 千兆 / 百兆 / 十兆全兼容，速率不同时钟不同
TX_EN 1 根 发送使能 MAC → PHY 高电平有效，指示 TXD [7:0] 上的数据有效，PHY 仅此时采样数据 全速率通用
TX_ER 1 根 发送错误指示 MAC → PHY 高电平有效，指示当前发送的数据帧存在格式错误 全速率通用
RX_CLK 1 根 接收时钟 PHY → MAC 接收同步时钟，千兆模式 = 125MHz，百兆 = 25MHz，十兆 = 2.5MHz，由 PHY 从接收数据中提取并提供，MAC 同步采样 RXD 数据 全速率通用，核心接收时钟
RXD[7:0] 8 根 接收数据总线 PHY → MAC 8 位并行接收数据，GMII 的核心宽位宽设计 千兆 / 百兆 / 十兆全兼容
RX_DV 1 根 接收数据有效 PHY → MAC 高电平有效，指示 RXD [7:0] 上的数据有效，MAC 仅此时采样数据 全速率通用，替代 MII 的 RX_EN 命名
RX_ER 1 根 接收错误指示 PHY → MAC 高电平有效，指示当前接收的数据帧存在错误（CRC/FCS 错误、帧长错误等） 全速率通用
CRS 1 根 载波侦听信号 PHY → MAC 仅半双工模式有效，高电平表示以太网总线忙，禁止 MAC 发送数据 全速率通用，全双工模式下该信号无效（拉低）
COL 1 根 冲突检测信号 PHY → MAC 仅半双工模式有效，高电平表示总线上发生数据碰撞，MAC 触发帧重传 全速率通用，全双工模式下无冲突，该信号无效

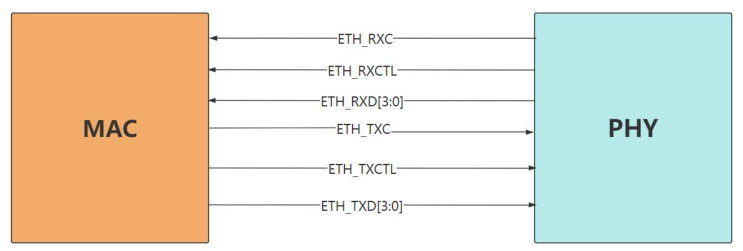

RGMII 接口

RGMII 是 GMII 的简化版本。将引脚数量从 GMII 的 25 个减少至 RGMII 的 14 个。在10M/100M/1000M 下时钟分别是 2.5M，25M 和 125M。硬件连接如下图所示：

RGMII

RGMII 接口一共需要 14 根信号线，含义如下

信号名称 数量 方向（MAC ↔ PHY） 核心描述 & 开发关键要点 速率适配
TXC 1 根 MAC → PHY 发送时钟，千兆模式固定125MHz；双边沿采样（上升沿 + 下降沿）是 RGMII 精简的核心 1000M=125MHz100M=25MHz10M=2.5MHz
TX_CTL 1 根 MAC → PHY 发送控制信号，复用 TX_EN（发送使能）和 TX_ER（发送错误）；与 TXC 双边沿同步 全速率通用
TXD[3:0] 4 根 MAC → PHY 发送数据总线，4 位并行；双边沿采样，时钟每个沿都传输 1 位数据，等效 8 位带宽 全速率通用
RXC 1 根 PHY → MAC 接收时钟，千兆模式固定125MHz；由 PHY 提供，同样支持双边沿采样 1000M=125MHz100M=25MHz10M=2.5MHz
RX_CTL 1 根 PHY → MAC 接收控制信号，复用 RX_DV（接收有效）和 RX_ER（接收错误）；与 RXC 双边沿同步 全速率通用
RXD[3:0] 4 根 MAC → PHY 接收数据总线，4 位并行；双边沿采样，等效 8 位带宽 全速率通用

MDIO 接口

MDIO 接口全称为 Management Data Input/Output，即管理数据输入输出接口。

主要功能是实现 MAC 控制器对 PHY 芯片的管理与控制，例如通过 MDIO 接口对 PHY 寄存器进行设置来配置工作速率；也能够通过读取 PHY 芯片的状态寄存器从而获取网口的状态。

MDIO 接口属于同步串行半双工接口，由两根信号线构成，分别是：

  • MDIO: 作为数据线，用于在 MAC 层和 PHY 层之间传输配置和管理数据。
  • MDC：作为时钟线，为数据传输提供时钟同步。

例子

RTL8211 PHY芯片

在 iTOP-RK3568 开发板采用的是 RTL8211 这款 PHY 芯片。RTL8211 支持 10Mbps、100Mbps和 1000Mbps 的传输速率，并且具备自动协商功能，能够根据网络环境自动调整工作模式。

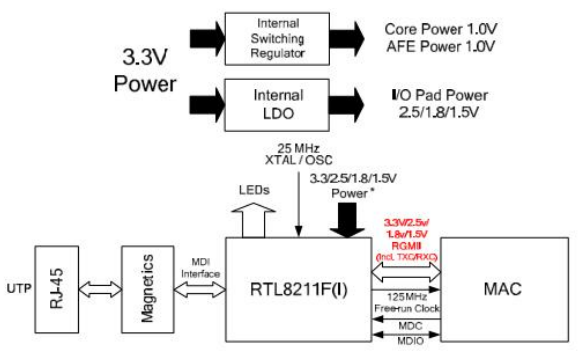

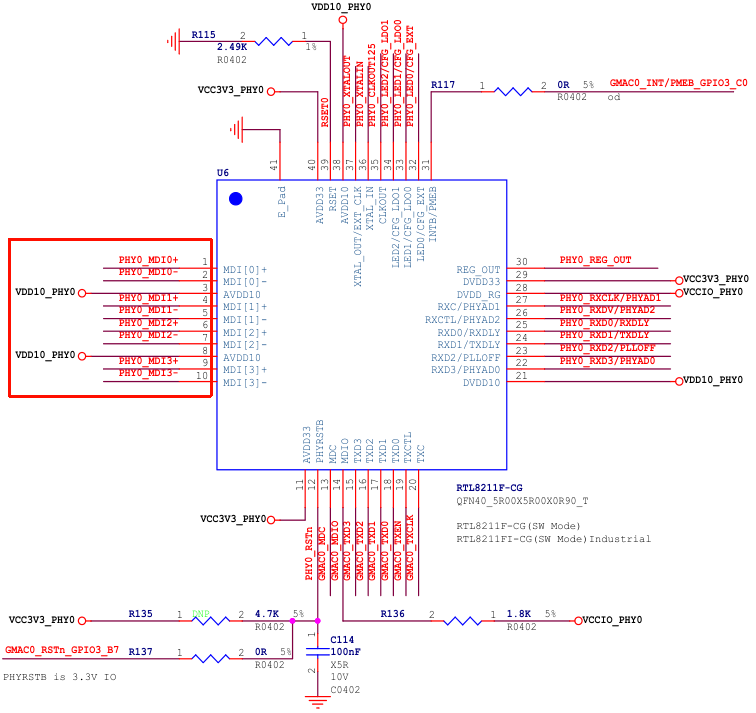

通过 RTL8211 芯片数据手册中电路连接示意图可知，RTL8211 芯片通过 MDI 接口与 RJ45 接口。MAC 控制器通过 RGMII 接口和 MDIO 接口与 PHY 芯片连接。如下图所示：

RTL8211

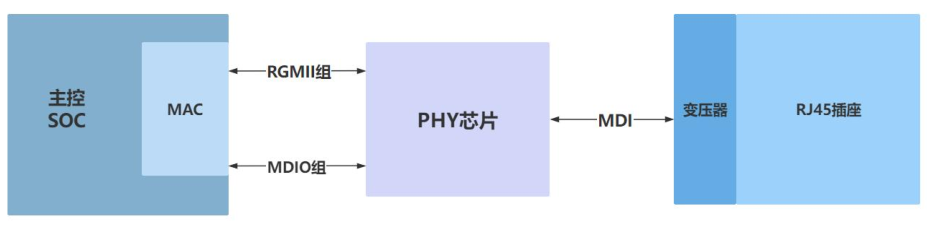

对数据手册中的框图进行简化：

RTL8211

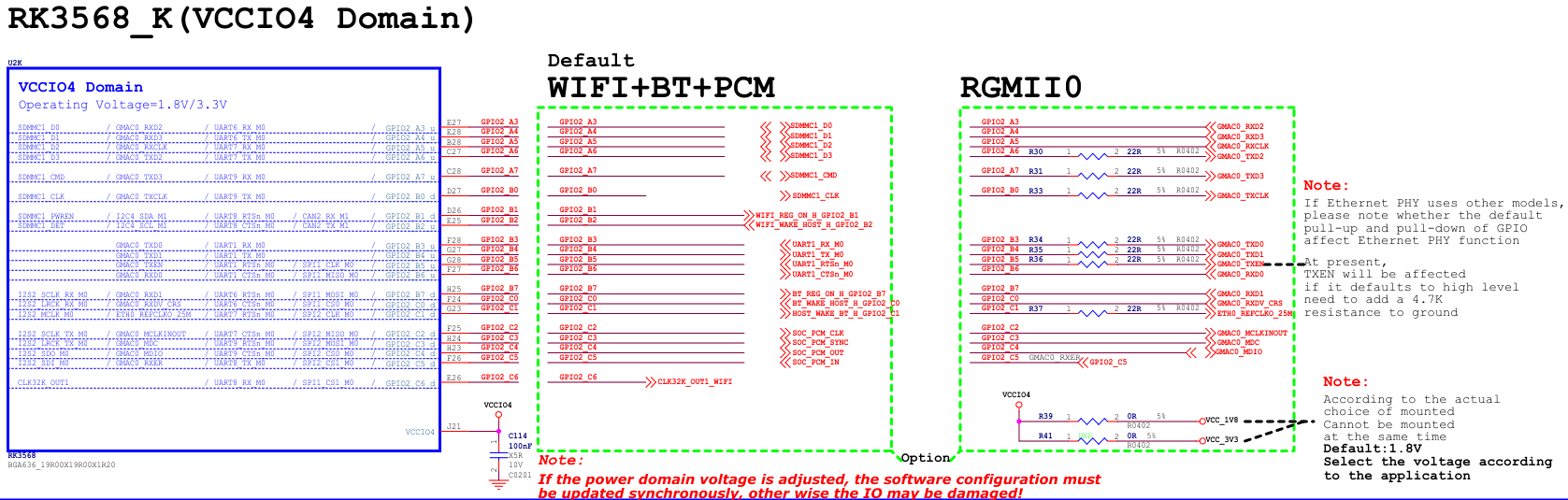

iTOP-RK3568 核心板有引出 RGMII 接口。如下图所示：

RK3568核心板引出RGMII0

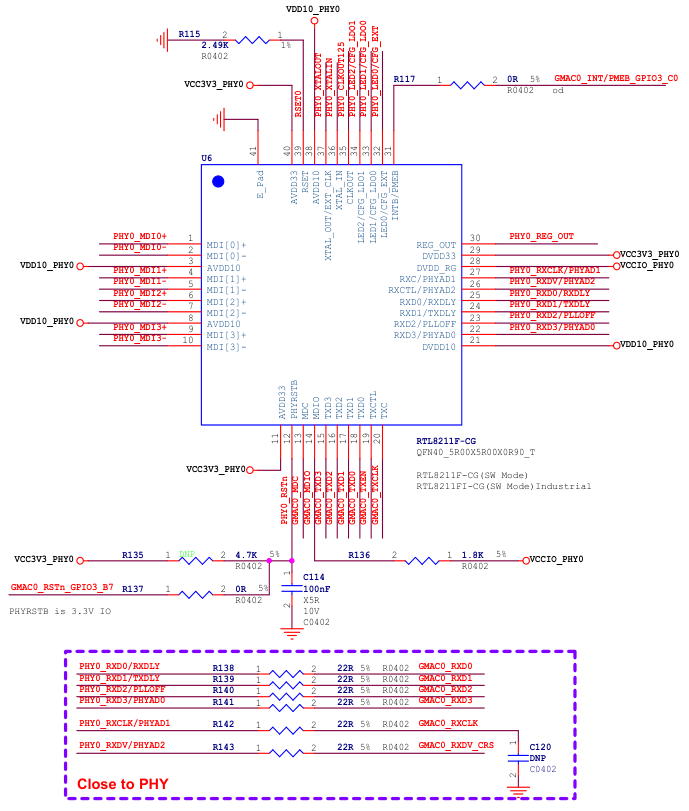

iTOP-RK3568 核心板通过 RGMII 接口和 MDIO 接口与 RTL8211 芯片相连。原理图如下

通过 RGMII 接口和 MDIO 接口与 RTL8211 芯片相连

  • 第 15，16，17，18 引脚分别对应 TXD3，TXD2，TXD1，TXD0。是发送引脚，方向从MAC 到 PHY。
  • 第 22，23，24，25，26 分别对应 RXD3，RXD2，RXD1，RXD0。是接收引脚，方向从PHY 到 MAC。
  • 第 20 脚为 TXC 引脚，发送时钟信号引脚。
  • 第 27 脚为 RXC 引脚，接收时钟信号引脚。
  • 第 26 脚为 RXCTL 引脚，接收控制信号引脚。
  • 第 13 和 14 脚为 MDIO 引脚。
  • 第 31 引脚为 INTB/PMEB 引脚，如果不使用这样俩个功能，此引脚悬空。如果把 Page 0xd40，REG.22 bit[5]寄存器设置成 1，则为 PMEB 功能，如果设置成 0，为中断功能。

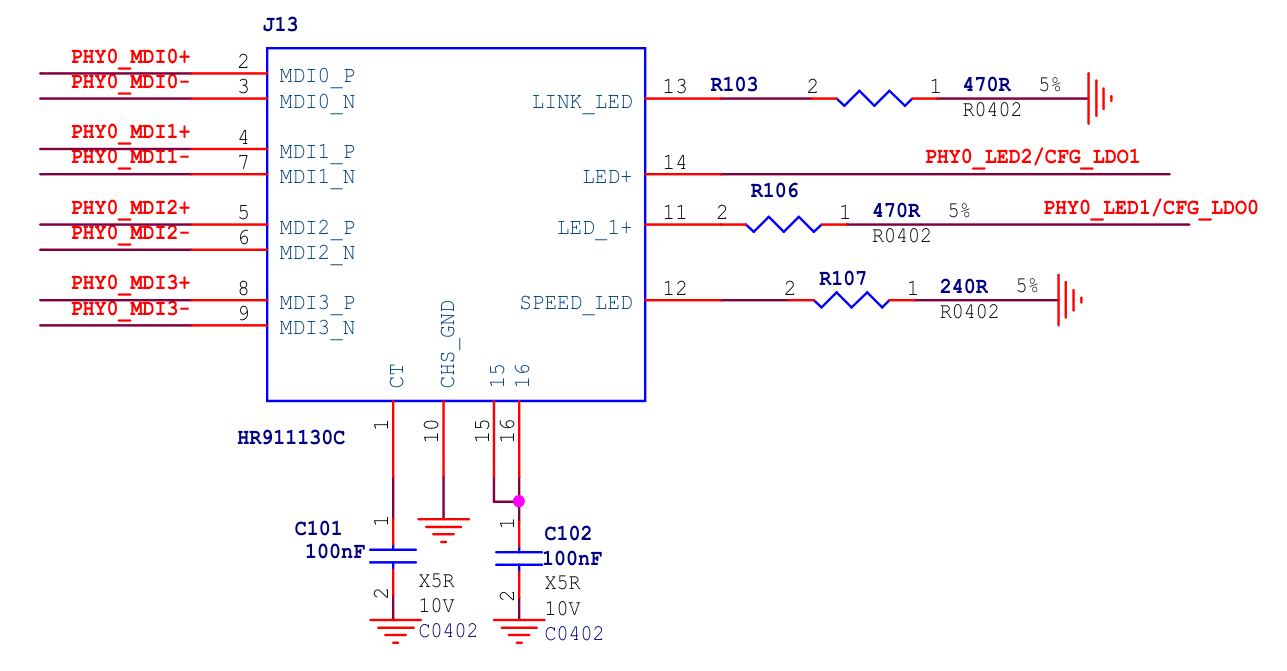

RTL8211 通过 MDI 接口与 RJ45 插座相连，原理图如下：

RTL8211 通过 MDI 接口与 RJ45 插座相连

其中第 1 到 10 脚是分别对应 MDI 接口的 MDIP0，MDIN0，MDIP1，MDIN1，MDIP2，MDIN2，MDIP3，MDIN3 引脚。

MDI 接口是用于 PHY 芯片与网络变压器或者说是与 RJ45 插座相连的接口。

RJ45插座

PHY 寄存器

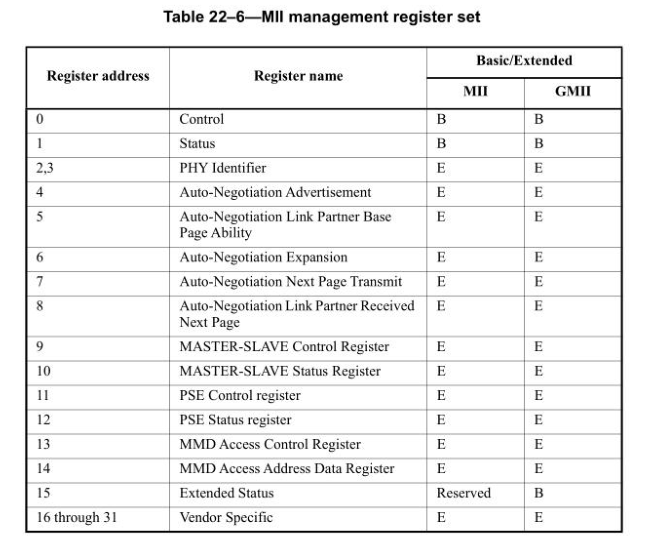

在 802.3 规范中，对 PHY 芯片的前 16 个寄存器进行了规定。如下图所示：

PHY 芯片的前 16 个寄存器

在开发中和我们打交道最多是寄存器 0，寄存器 1。

寄存器 0 是控制寄存器：用于配置 PHY 芯片的工作模式和参数。可以通过控制寄存器设置芯片的传输速率（10Mbps、100Mbps 或 1000Mbps）、双工模式（全双工或半双工）以及自动协商功能的开启或关闭等。

寄存器 1 是状态寄存器：用于表示 PHY 芯片当前的工作状态。比如，通过状态寄存器可以查看是否已经成功连接到网络、是否检测到链路故障、当前的传输速率和双工模式等信息等。

寄存器 16 到 31 是扩展寄存器：寄存器 0 到 15 是 IEEE 802.3 规定的寄存器，不论使用哪个厂家的 PHY 芯片，寄存器 0 到 15 是一摸一样的，所以一般情况下，使用 Linux 中通用的 PHY 驱动即可驱动 PHY 芯片。但是不同厂家的 PHY 芯片可能有额外特性的功能，所以扩展寄存器就是给 PHY 厂家自由发挥的寄存器。也就是说只有用到这些特性功能时，才会涉及到扩展寄存器。

PHY 地址

每个 PHY 寄存器都有唯一的地址，通过这些地址，我们可以准确的访问和操作相应的寄存器。iTOP-RK3568 开发板中 RTL8211 PHY 芯片的地址可以通过 22，27，26 脚来设置。

PHY Address Config

物理地址（MAC 地址）

物理地址，也称为 MAC 地址，是网络设备的唯一标识符。它由 48 位二进制数组成，通常用 12 位十六进制数表示，如 00:11:22:33:44:55。

IP 地址

IP 地址是网络层的地址，用于在网络中标识设备的逻辑位置。它分为 IPv4 和 IPv6 两种版本：

  • IPv4 地址由 32 位二进制数组成，通常用点分十进制表示，如 192.168.1.1；
  • IPv6 地址由 128 位二进制数组成。IP 地址的主要作用是实现不同网络之间的通信，通过 IP 地址可以将数据包从源网络路由到目标网络。

PHY 地址

PHY 地址是用于在一个网络中唯一标识 PHY 芯片的地址。在一个系统中，可能会有多个 PHY 芯片同时存在，通过 PHY 地址可以区分不同的 PHY 芯片，以便对它们进行单独的配置和管理。

PHY 芯片地址的确定

以迅为 iTOP-RK3568 开发板为例，其采用的 RTL8211 PHY 芯片地址通过以下方式进行确定。

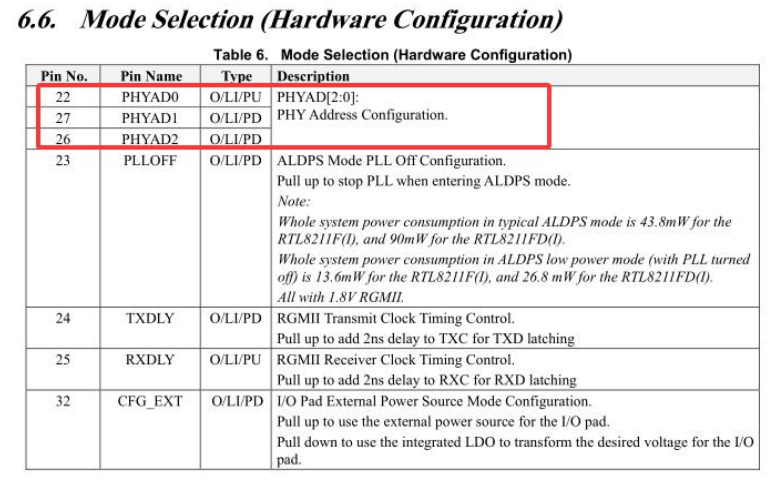

打开 RTL8211 PHY 芯片的数据手册，如下图所示，22 26 27 引脚是配置 PHY 芯片的地址。

RTL8211 PHY

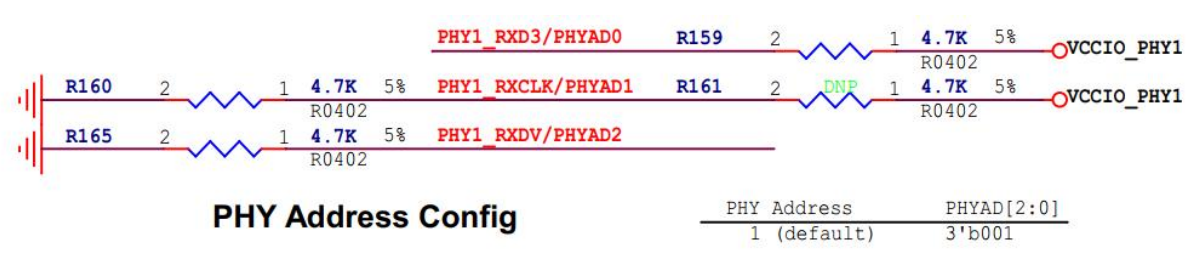

又RK3568 底板原理图上 PHY 芯片这三个引脚是连接的如下：

PHY Address Config

由上图可知，PHY 芯片的地址是 001，也就是 1。PHY 芯片通过硬件引脚来设置地址

操作 PHY 寄存器

首先，打开 iTOP-RK3568 开发板的调试串口，接着为开发板上电。待进入终端后，通过执行命令cd /sys/bus/mdio_bus/devices，进入开发板的mdio_bus总线设备目录。

随后，再执行命令cd stmmac-0:00/，即可进入网卡 0 的设备，具体操作过程如下所示：

1
2
3
4
5
6
7
cd /sys/bus/mdio_bus/devices

cd stmmac-0:00/
# 查看各个寄存器的值
cat phy_registers
# 对 0 号寄存器的值进行修改，设置为0x40
echo 0x00 0x40 > phy_registers

网络应用编程基础

字节序

小端模式：低位字节存在低地址，高位字节存在高地址。

大端模式：高位字节存在低地址，低位字节存在高地址。

字节序转换函数

常见的字节序转换函数有四个，分别为 htonl、htons、ntohl、ntohs，每个函数的简要介绍如下表所示：

它们的核心作用是解决不同主机与网络之间的字节序不兼容问题。

函数名称 功能描述 数据类型 转换方向
htonl 将 32 位主机字节序转换为网络字节序 uint32_t 主机 → 网络
htons 将 16 位主机字节序转换为网络字节序 uint16_t 主机 → 网络
ntohl 将 32 位网络字节序转换为主机字节序 uint32_t 网络 → 主机
ntohs 将 16 位网络字节序转换为主机字节序 uint16_t 网络 → 主机

uint32_t htonl(uint32_t hostlong)

  • 功能：用于将本地存储的 32 位整数转换为适合在网络上传输的格式（大端模式）。
  • 参数：32 位主机字节序整数。
  • 返回值：返回一个 32 位网络字节序整数。

uint16_t htons(uint16_t hostshort)

  • 功能：用于将本地存储的 16 位整数（如端口号）转换为适合在网络上传输的格式。
  • 参数：16 位主机字节序整数。
  • 返回值：返回一个 16 位网络字节序整数。

uint32_t ntohl(uint32_t netlong)

  • 功能：用于将从网络接收到的 32 位数据（如 IPv4 地址）转换为本地系统可以处理的格式。
  • 参数：32 位网络字节序整数。
  • 返回值：返回一个 32 位主机字节序整数。

uint16_t ntohs(uint16_t netshort)

  • 功能：用于将从网络接收到的 16 位数据（如端口号）转换为本地系统可以处理的格式。
  • 参数：16 位网络字节序整数。
  • 返回值：返回一个 16 位主机字节序整数。

例如在编写 TCP 和 UDP 代码的时候，需要用到端口号，例如 8080，这时候就要用到字节序的转换了，需要通过 htons 将 8080 从主机字节序转换为网络字节序，一个简单的示例程序如下所示：

1
2
3
4
5
6
7
8
9
10
#include <stdio.h>
#include <arpa/inet.h>
int main(void)
{
	uint16_t host_port = 8080; // 主机端口号
	uint16_t net_port = htons(host_port); // 转换为网络字节序
	printf("Host Port: 0x%04X\n", host_port);
	printf("Network Port: 0x%04X\n", net_port);
	return 0;
}

地址转换函数

除了字节序需要转换之外 IP 地址也需要转换，IP 地址通常是以点分十进制（如 192.168.1.1）这一人类可读的形式下展示的，而在程序内部则需要以二进制形式进行存储和处理。

在网络编程中，IP 地址转换函数有两个，分别是 inet_pton 和 inet_ntop，它们支持 IPv4 和IPv6 地址的转换，两个函数的简单介绍如下所示：

这张表格展示了网络编程中用于 IP 地址格式转换的两个核心函数，它们同时支持 IPv4 和 IPv6 地址的转换。

函数名称 功能描述 转换方向
inet_pton 将点分十进制（IPv4）或冒号十六进制（IPv6）的字符串格式 IP 地址，转换为网络字节序的二进制数据 字符串 → 二进制
inet_ntop 将网络字节序的二进制 IP 地址，转换为点分十进制（IPv4）或冒号十六进制（IPv6）的字符串格式 二进制 → 字符串

inet_pton()

  • 将字符串地址转换为二进制数据
  • 将点分十进制（IPv4）或冒号十六进制（IPv6）的 IP 地址字符串转换为网络字节序的二进制数据。

inet_pton 函数原型如下所示，成功时返回 1，如果 src 格式无效，返回 0，如果 af 不支持，返回-1。

1
int inet_pton(int af, const char *src, void *dst);

具体的参数介绍如下所示：

参数名称 描述 数据类型 / 值范围 示例值
af 指定地址族，用于区分 IPv4 或 IPv6 地址 AF_INET：IPv4AF_INET6：IPv6 AF_INET（IPv4）
src 指向要转换的 IP 地址字符串的指针 字符串 "192.168.1.1"
dst 指向存储转换后二进制数据的缓冲区 二进制数据 struct in_addr

示例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
#include <stdio.h>
#include <arpa/inet.h>
int main()
{
	const char *ipv4 = "192.168.1.1";
	struct in_addr addr;
	if (inet_pton(AF_INET, ipv4, &addr) <= 0)
	{
		printf("Invalid IPv4 address\n");
	}
	else
	{
		printf("Network byte order: 0x%x\n", addr.s_addr);
	}
	return 0;
}

inet_ntop()

  • 将二进制数据转换为字符串地址
  • inet_ntop 函数用于将网络字节序的二进制 IP 地址转换为人类可读的字符串形式（点分十进制或冒号十六进制）。

inet_ntop 的函数原型如下所示，运行成功时返回指向 dst 的指针，失败时返回 NULL 并设置 errno。

1
const char *inet_ntop(int af, const void *src, char *dst, socklen_t size);

参数如下：

参数名称 描述 数据类型 / 值范围 示例值
af 指定地址族，用于区分 IPv4 或 IPv6 地址 AF_INET：IPv4AF_INET6：IPv6 AF_INET（IPv4）
src 指向存储二进制 IP 地址的缓冲区 二进制数据 struct in_addr
dst 指向存储转换后字符串形式 IP 地址的缓冲区 字符串 char ip[INET_ADDRSTRLEN]
size dst 缓冲区的大小，确保足够容纳结果字符串 socklen_t INET_ADDRSTRLEN 或 INET6_ADDRSTRLEN

示例代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
#include <stdio.h>
#include <arpa/inet.h>
int main()
{
	struct in_addr addr;
	addr.s_addr = 0xC0A80101; // 网络字节序的 192.168.1.1
	char ip[INET_ADDRSTRLEN];
	if (inet_ntop(AF_INET, &addr, ip, sizeof(ip)) == NULL)
	{
		printf("inet_ntop");
	} else
	{
		printf("Dotted decimal: %s\n", ip);
	}
	return 0;
}

UDP

UDP 的英文全称为 User Datagram Protocol，意为用户数据报协议，它是一种无连接的传输层协议，属于 TCP/IP 协议栈的一部分。它提供了一种简单、轻量的数据传输方式，适用于对速度要求高但对可靠性要求较低的场景，例如如视频会议、在线游戏、语音通话等，这些场景对延迟敏感且能容忍偶尔的丢包。

UDP通信框架

UDP 函数

函数名 功能描述 使用场景
socket() 创建一个套接字（socket），作为网络通信的端点。 服务器和客户端都需要调用此函数，创建一个用于后续通信的句柄。
bind() 将套接字绑定到指定的 IP 地址和端口号，使系统能将发送到该地址的数据交付给此套接字。 服务器必须调用，以绑定一个固定的监听端口，让客户端能找到它；客户端通常不需要显式调用。
sendto() 向指定的目标 IP 地址和端口发送数据报，是 UDP 协议的核心发送接口。 客户端用它向服务器发送请求；服务器用它向客户端发送响应。
recvfrom() 从网络接收数据报，并获取发送方的 IP 地址和端口信息。 服务器用它接收客户端的请求；客户端用它接收服务器的响应。

sendto()

sendto() 是一个用于发送数据的系统调用，主要用于无连接的 UDP 协议。它允许程序将数据发送到指定的目标地址（即目标 IP 和端口）。与 send()不同，sendto()需要显式指定目标地址，因此非常适合无连接的通信。它的函数原型如下所示:

1
ssize_t sendto(int sockfd, const void *buf, size_t len, int flags, const struct sockaddr *dest_addr, socklen_t addrlen);

参数：

参数名 类型 描述
sockfd int 套接字文件描述符，由 socket() 函数创建，是后续所有网络操作的句柄。
buf const void * 指向要发送的数据缓冲区的指针，它是 const 类型，表示函数不会修改该缓冲区的内容。
len size_t 数据缓冲区的长度，以字节为单位，告诉函数需要发送多少字节的数据。
flags int 发送标志，通常设为 0。可以设置特殊标志（如 MSG_DONTROUTE 表示不查路由表，MSG_CONFIRM 用于链路层确认），但在常规 UDP 通信中很少使用。
dest_addr struct sockaddr * 指向目标地址结构体的指针，通常是 struct sockaddr_in（IPv4）或 struct sockaddr_in6（IPv6），包含了目标 IP 和端口信息。
addrlen socklen_t 目标地址结构体的大小，以字节为单位，用于告诉函数 dest_addr 指向的结构体有多大。

成功会返回实际发送的字节数

recvfrom()

recvfrom()是一个用于接收数据的系统调用，主要用于无连接的 UDP 协议。它允许程序从指定的源地址（即发送方的 IP 和端口）接收数据包。与 recv()不同，recvfrom()可以获取发送方的地址信息，因此非常适合无连接的通信。它的函数原型如下所示：

1
ssize_t recvfrom(int sockfd, void *buf, size_t len, int flags, struct sockaddr *src_addr, socklen_t *addrlen);

该函数的各个参数介绍如下所示：

参数名 类型 描述
sockfd int 套接字文件描述符，由 socket() 函数创建，是网络操作的句柄。
buf void * 指向存储接收数据的缓冲区的指针，函数会将收到的数据写入此缓冲区。
len size_t 缓冲区的最大长度（字节）。若接收的数据超过此长度，多余部分会被截断。
flags int 接收标志，通常设为 0。可设置特殊标志（如 MSG_PEEK 仅查看数据不取出、MSG_DONTWAIT 非阻塞接收），常规 UDP 通信中较少使用。
src_addr struct sockaddr * 指向存储发送方地址结构体的指针，通常为 struct sockaddr_in（IPv4）或 struct sockaddr_in6（IPv6），用于获取发送方的 IP 和端口。
addrlen socklen_t * 指向发送方地址结构体大小的指针。调用前需初始化为结构体的预期大小，调用后会更新为实际的地址长度。

成功之后会返回实际接收到的字节数

示例

udp_client.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
#include <stdio.h>
#include <stdlib.h>
#include <sys/types.h>
#include <sys/socket.h>
#include <string.h>
#include <arpa/inet.h>

int main(int argc, char *argv[]) {
    // 定义变量port用于存储端口号
    int port;
    // 定义变量fd用于存储套接字描述符
    int fd;
    // 定义字符数组buf作为发送数据的缓冲区
    char buf[1024];

    // 检查命令行参数个数是否为3
    if (argc != 3) {
        // 如果参数个数不正确，输出使用示例提示信息
        printf("for example: ./app ip port\n");
        // 返回 -1 表示程序异常结束
        return -1;
    }

    // 将命令行参数中的端口号字符串转换为整数
    port = atoi(argv[2]);

    // 创建一个UDP套接字
    // AF_INET 表示使用IPv4协议
    // SOCK_DGRAM 表示这是一个UDP套接字
    // 0 表示使用默认协议
    fd = socket(AF_INET, SOCK_DGRAM, 0);
    // 检查套接字是否创建成功
    if (fd == -1) {
        // 如果创建失败，输出错误信息
        printf("socket fd error\n");
        // 返回 -1 表示程序异常结束
        return -1;
    }

    // 初始化一个sockaddr_in结构体，用于存储目标服务器地址信息
    struct sockaddr_in addr = {0};
    // 设置地址族为IPv4
    addr.sin_family = AF_INET;
    // 将端口号从主机字节序转换为网络字节序并赋值给addr.sin_port
    addr.sin_port = htons(port);
    // 将命令行参数中的IP地址字符串转换为网络字节序的IP地址并赋值给addr.sin_addr.s_addr
    // 这里也可以使用inet_pton(AF_INET, argv[1], &addr.sin_addr); ，但当前代码使用的inet_addr也是可行的
    addr.sin_addr.s_addr = inet_addr(argv[1]);

    // 将缓冲区buf清零，为后续接收数据做准备
    memset(buf, 0, sizeof(buf));
    // 进入无限循环，实现持续向服务器发送数据
    while (1) {
        // 从标准输入读取字符串到buf缓冲区
        scanf("%s", buf);
        // 通过UDP套接字向服务器发送buf中的数据
        // fd为套接字描述符
        // buf为要发送的数据
        // strlen(buf)为数据长度
        // 0表示默认的发送标志
        // (struct sockaddr*)&addr为服务器地址
        // sizeof(addr)为服务器地址结构体的大小
        sendto(fd, buf, strlen(buf), 0, (struct sockaddr*)&addr, sizeof(addr));
        // 将buf缓冲区清零，为下一次接收数据做准备
        memset(buf, 0, sizeof(buf));
    }

    return 0;
}

udp_server.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
#include <stdio.h>
#include <stdlib.h>
#include <sys/types.h>
#include <sys/socket.h>
#include <string.h>
#include <arpa/inet.h>

int main(int argc, char *argv[]) {
    // 定义变量port用于存储端口号
    int port;
    // 定义变量fd用于存储套接字描述符
    int fd;
    // 定义字符数组buf作为接收数据的缓冲区
    char buf[1024];
    // 定义变量ret用于存储函数返回值
    int ret;
    // 定义变量len用于存储地址结构体的长度
    int len;

    // 检查命令行参数个数是否为3
    if (argc != 3) {
        // 如果参数个数不正确，输出使用示例提示
        printf("for example: ./app ip port\n");
        // 返回 -1 表示程序异常结束
        return -1;
    }

    // 将命令行参数中的端口号字符串转换为整数
    port = atoi(argv[2]);

    // 创建一个UDP套接字
    // AF_INET表示使用IPv4协议
    // SOCK_DGRAM表示这是一个UDP套接字
    // 0表示使用默认协议
    fd = socket(AF_INET, SOCK_DGRAM, 0);
    // 检查套接字是否创建成功
    if (fd == -1) {
        // 如果创建失败，输出错误信息
        printf("socket fd error\n");
        // 返回 -1 表示程序异常结束
        return -1;
    }

    // 初始化本地地址结构体local_addr
    struct sockaddr_in local_addr = {0};
    // 初始化源地址结构体src_addr
    struct sockaddr_in src_addr = {0};
    // 设置本地地址的地址族为IPv4
    local_addr.sin_family = AF_INET;
    // 将端口号从主机字节序转换为网络字节序并赋值给local_addr.sin_port
    local_addr.sin_port = htons(port);
    // 将命令行参数中的IP地址字符串转换为网络字节序的IP地址并赋值给local_addr.sin_addr.s_addr
    local_addr.sin_addr.s_addr = inet_addr(argv[1]);

    // 将套接字fd绑定到local_addr
    ret = bind(fd, (struct sockaddr *)&local_addr, sizeof(local_addr));
    // 检查绑定是否成功
    if (ret == -1) {
        // 如果绑定失败，输出错误信息
        printf("bind error\n");
        // 返回 -1 表示程序异常结束
        return -1;
    }

    // 设置src_addr结构体的长度
    len = sizeof(src_addr);
    // 将缓冲区buf清零，为接收数据做准备
    memset(buf, 0, sizeof(buf));

    // 进入无限循环，持续接收数据
    while (1) {
        // 从UDP套接字fd接收数据
        // buf是接收数据的缓冲区
        // sizeof(buf)是缓冲区大小
        // 0是接收标志
        // (struct sockaddr *)&src_addr是源地址结构体指针
        // &len用于返回源地址结构体的实际长度
        recvfrom(fd, buf, sizeof(buf), 0, (struct sockaddr *)&src_addr, &len);
        // 将源地址的IP地址转换为点分十进制格式并输出
        // inet_ntoa函数将网络字节序的IP地址转换为点分十进制字符串
        // ntohs函数将网络字节序的端口号转换为主机字节序
        printf("ip:%s port:%d\n", inet_ntoa(src_addr.sin_addr), ntohs(src_addr.sin_port));
        // 输出接收到的数据
        printf("buf is %s\n", buf);
        // 将缓冲区buf清零，为下一次接收做准备
        memset(buf, 0, sizeof(buf));
    }

    return 0;
}

TCP

TCP 的英文全称为 Transmission Control Protocol，意为传输控制协议，它是一种面向连接的传输层协议，与 UDP 一样，都属于TCP/IP 协议栈的核心部分。

TCP 通过建立可靠的端到端连接，确保数据在传输过程中的完整性、顺序性和无丢失性。它使用三次握手建立连接，并通过确认机制、重传机制以及流量控制等功能来保障数据传输的可靠性。

因此，TCP 适用于对数据准确性要求较高的场景，例如文件传输、电子邮件、网页浏览等，这些场景中数据的完整性和顺序性至关重要，而对延迟的容忍度相对较高。

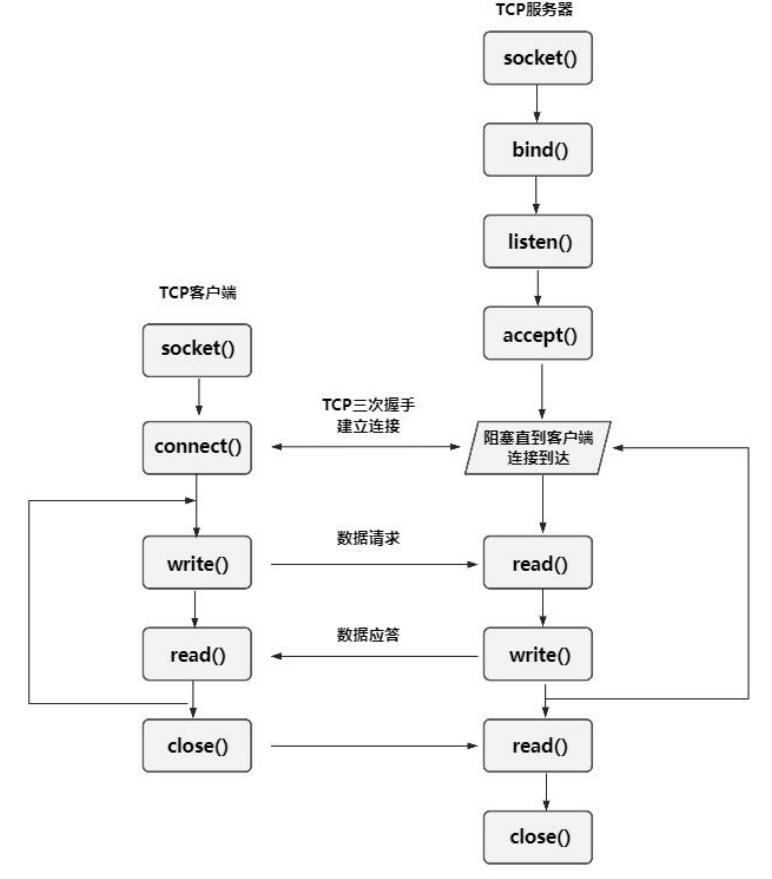

TCP通信框架图

  • TCP 客户端与 UDP 客户端相比，中间多了调用 connect 发起连接请求的这一步骤
  • TCP服务器端与 UDP 服务器端相比，中间多了调用 listen 启动监听模式以及调用 accept 阻塞并等待客户端的请求这两个步骤
    • listen 会将套接字设置为被动模式以等待客户端的连接请求
    • 当客户端发起连接时，accept 会阻塞并等待，直到接收到请求后返回一个新的套接字文件描述符，该描述符专门用于与该客户端进行通信。

当客户端通过 connect 发起连接请求后，会与服务器进行 TCP 三次握手建立连接，连接建立后，客户端和服务器可以通过 write()和 read()进行数据的发送和接收。

数据传输完成后，客户端和服务器分别通过 close()关闭连接。

TCP 函数

connect()

connect()是一个用于建立连接的系统调用，主要用于客户端。它通过指定服务器的地址（IP 地址和端口号），向服务器发起连接请求。对于 TCP 协议，connect()会触发 TCP 的三次握手过程；需要注意的是对于 UDP 协议，connect 同样可以使用，但是并不会真正建立连接，而是将目标地址绑定到套接字上，以便后续的通信过程。 它的函数原型如下所示：

1
int connect(int sockfd, const struct sockaddr *addr, socklen_t addrlen);

成功返回 0，失败则返回-1

参数名 类型 描述
sockfd int 套接字文件描述符，由 socket() 函数创建，是后续所有网络操作的句柄。
addr struct sockaddr * 指向目标地址结构体的指针，通常是 struct sockaddr_in（IPv4）或 struct sockaddr_in6（IPv6），包含了要绑定的 IP 地址和端口号。
addrlen socklen_t 目标地址结构体的大小，以字节为单位，例如 sizeof(struct sockaddr_in)。

listen()

listen() 是一个用于将套接字设置为监听模式的系统调用，主要用于 TCP 服务器。它将套接字从主动模式（用于发起连接）转换为被动模式（用于接收连接请求）。调用 listen() 后，套接字会开始监听来自客户端的连接请求，并维护一个等待队列以管理这些请求。它的函数原型如下所示

1
int listen(int sockfd, int backlog);

函数长度

参数名 类型 描述
sockfd int 套接字文件描述符，由 socket() 创建并通过 bind() 绑定到特定地址和端口。
backlog int 等待连接队列的最大长度，代表可以同时排队等待处理的 TCP 连接请求数量。

成功后返回 0，失败则返回-1，

accept()

accept() 是一个用于接收客户端连接请求的系统调用，主要用于 TCP 服务器。它从监听套接字的等待队列中取出一个连接请求，并创建一个新的套接字专门用于与该客户端通信。通过accept()，服务器能够处理多个客户端的连接请求。它的函数原型如下所示：

1
int accept(int sockfd, struct sockaddr *addr, socklen_t *addrlen);

该函数的各个参数介绍如下所示:

参数名 类型 描述
sockfd int 监听套接字文件描述符，由 socket() 创建并通过 listen() 设置为监听模式。
addr struct sockaddr * 指向存储客户端地址结构体的指针（如 struct sockaddr_in 表示 IPv4 地址）。可以为 NULL，表示不需要获取客户端地址。
addrlen socklen_t * 指向客户端地址结构体大小的指针。调用前需初始化为目标地址结构体的大小，调用后会更新为实际的地址长度。

成功后返回 0，失败则返回-1，

示例

tcp_client.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
#include <stdio.h>
#include <stdlib.h>
#include <sys/types.h>
#include <sys/socket.h>
#include <string.h>
#include <arpa/inet.h>

int main(int argc, char *argv[]) {
    // 定义变量port，用于存储从命令行获取的端口号
    int port;
    // 定义变量fd，用于存储套接字描述符
    int fd;
    // 定义字符数组buf，作为数据缓冲区，用于存储从标准输入读取的数据以及接收的数据
    char buf[1024];
    // 定义变量ret，用于存储函数的返回值
    int ret;

    // 检查命令行参数个数是否为3
    if (argc != 3) {
        // 如果参数个数不正确，输出使用示例提示信息
        printf("for example: ./app ip port\n");
        // 返回 -1，表示程序异常结束
        return -1;
    }

    // 将命令行参数中的端口号字符串转换为整数
    port = atoi(argv[2]);

    // 创建一个TCP套接字
    // AF_INET 表示使用IPv4协议
    // SOCK_STREAM 表示这是一个面向连接的字节流套接字，适用于TCP协议
    // 0 表示使用默认协议
    fd = socket(AF_INET, SOCK_STREAM, 0);
    // 检查套接字是否创建成功
    if (fd == -1) {
        // 如果创建失败，输出错误信息
        printf("socket fd error\n");
        // 返回 -1，表示程序异常结束
        return -1;
    }

    // 初始化一个sockaddr_in结构体，用于存储服务器的地址信息
    struct sockaddr_in addr = {0};
    // 设置地址族为IPv4
    addr.sin_family = AF_INET;
    // 将端口号从主机字节序转换为网络字节序并赋值给addr.sin_port
    addr.sin_port = htons(port);
    // 将命令行参数中的IP地址字符串转换为网络字节序的IP地址并赋值给addr.sin_addr.s_addr
    // 这里也可以使用inet_pton(AF_INET, argv[1], &addr.sin_addr); ，但当前代码使用的inet_addr也是可行的
    addr.sin_addr.s_addr = inet_addr(argv[1]);

    // 使用connect函数连接到服务器
    // fd为套接字描述符
    // (struct sockaddr*)&addr为服务器地址结构体指针
    // sizeof(addr)为服务器地址结构体的大小
    ret = connect(fd, (struct sockaddr*)&addr, sizeof(addr));
    // 检查连接是否成功
    if (ret < 0) {
        // 如果连接失败，输出错误信息
        printf("connect error\n");
        // 返回 -1，表示程序异常结束
        return -1;
    }

    // 将缓冲区buf清零，为后续操作做准备
    memset(buf, 0, sizeof(buf));

    // 进入无限循环，实现持续向服务器发送数据
    while (1) {
        // 从标准输入读取字符串到buf缓冲区
        scanf("%s", buf);
        // 通过TCP套接字向服务器发送buf中的数据
        // 注意：这里使用sendto函数对于TCP套接字不太合适，通常TCP使用send函数
        // 正确的应该是send(fd, buf, strlen(buf), 0);
        // 但原代码使用sendto，这里按照原代码逻辑注释
        sendto(fd, buf, strlen(buf), 0, (struct sockaddr*)&addr, sizeof(addr));
        // 将buf缓冲区清零，为下一次接收数据做准备
        memset(buf, 0, sizeof(buf));
    }

    return 0;
}

tcp_server.c

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
#include <stdio.h>
#include <stdlib.h>
#include <sys/types.h>
#include <sys/socket.h>
#include <string.h>
#include <arpa/inet.h>
#include <unistd.h>

int main(int argc, char *argv[]) {
    // 定义变量port，用于存储从命令行获取的端口号
    int port;
    // 定义变量fd，用于存储套接字描述符
    int fd;
    // 定义字符数组buf，作为接收数据的缓冲区
    char buf[1024];
    // 定义变量ret，用于存储函数的返回值
    int ret;
    // 定义变量len，用于存储地址结构体的长度
    int len;
    // 定义变量acc_fd，用于存储接受连接后的新套接字描述符
    int acc_fd;

    // 检查命令行参数个数是否为3
    if (argc != 3) {
        // 如果参数个数不正确，输出使用示例提示信息
        printf("for example: ./app ip port\n");
        // 返回 -1，表示程序异常结束
        return -1;
    }

    // 将命令行参数中的端口号字符串转换为整数
    port = atoi(argv[2]);

    // 创建一个TCP套接字
    // AF_INET 表示使用IPv4协议
    // SOCK_STREAM 表示这是一个面向连接的字节流套接字，适用于TCP协议
    // 0 表示使用默认协议
    fd = socket(AF_INET, SOCK_STREAM, 0);
    // 检查套接字是否创建成功
    if (fd == -1) {
        // 如果创建失败，输出错误信息
        printf("socket fd error\n");
        // 返回 -1，表示程序异常结束
        return -1;
    }

    // 初始化一个sockaddr_in结构体，用于存储本地地址信息
    struct sockaddr_in local_addr = {0};
    // 设置地址族为IPv4
    local_addr.sin_family = AF_INET;
    // 将端口号从主机字节序转换为网络字节序并赋值给local_addr.sin_port
    local_addr.sin_port = htons(port);
    // 将命令行参数中的IP地址字符串转换为网络字节序的IP地址并赋值给local_addr.sin_addr.s_addr
    // 这里也可以使用inet_pton(AF_INET, argv[1], &local_addr.sin_addr); ，但当前代码使用的inet_addr也是可行的
    local_addr.sin_addr.s_addr = inet_addr(argv[1]);

    // 将套接字fd绑定到local_addr
    ret = bind(fd, (struct sockaddr*)&local_addr, sizeof(local_addr));
    // 检查绑定是否成功
    if (ret == -1) {
        // 如果绑定失败，输出错误信息
        printf("bind error\n");
        // 返回 -1，表示程序异常结束
        return -1;
    }

    // 设置套接字为监听状态，等待客户端连接
    // 第二个参数10表示等待连接队列的最大长度
    listen(fd, 10);

    // 初始化一个sockaddr_in结构体，用于存储客户端地址信息
    struct sockaddr_in src_addr = {0};
    // 定义变量src_len，用于存储客户端地址结构体的长度
    socklen_t src_len = sizeof(src_addr);
    // 接受客户端的连接请求，返回一个新的套接字描述符acc_fd用于与客户端通信
    acc_fd = accept(fd, (struct sockaddr*)&src_addr, &src_len);
    // 检查接受连接是否成功
    if (acc_fd < 0) {
        // 如果接受连接失败，输出错误信息
        printf("accept error\n");
        // 返回 -1，表示程序异常结束
        return -1;
    }

    // 将缓冲区buf清零，为后续接收数据做准备
    memset(buf, 0, sizeof(buf));

    // 进入无限循环，持续接收客户端发送的数据
    while (1) {
        // 从新套接字acc_fd接收数据到buf缓冲区
        int byte = recvfrom(acc_fd, buf, sizeof(buf), 0, (struct sockaddr*)&src_addr, &len);
        // 检查接收数据的字节数
        if (byte > 0) {
            // 如果接收到的数据字节数大于0，打印客户端的IP地址、端口号以及接收到的数据
            printf("ip:%s port:%d\n", inet_ntoa(src_addr.sin_addr), ntohs(src_addr.sin_port));
            printf("buf is %s\n", buf);
        }
        // 如果接收到的数据字节数为0，表示客户端关闭了连接
        else if (byte == 0) {
            printf("close\n");
            // 跳出循环，结束数据接收
            break;
        }
        // 如果接收数据时发生错误
        else {
            printf("recvfrom error\n");
            // 返回 -1，表示程序异常结束
            return -1;
        }
        // 将buf缓冲区清零，为下一次接收数据做准备
        memset(buf, 0, sizeof(buf));
    }

    // 关闭与客户端通信的套接字acc_fd
    close(acc_fd);
    // 关闭监听套接字fd
    close(fd);

    // 返回0，表示程序正常结束
    return 0;
}

最小网络设备驱动

可借助 Linux 源码中现有的驱动作为模板，该驱动路径为 drivers/net/loopback.c。先将这个文件备份为 loopback.c.bak，随后新建一个 loopback.c 文件，在其中编写我们的最小网络设备驱动。

驱动程序内容如下所示, 代码实现了一个简单的回环网络设备驱动程序

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
#include <linux/kernel.h>
// 包含与内核相关的基础定义和函数，如内核数据类型、内核打印函数等
#include <linux/jiffies.h>
// 提供与系统时间相关的jiffies变量和函数，jiffies记录系统启动以来的时钟滴答数
#include <linux/module.h>
// 用于构建可加载内核模块的相关定义和宏
#include <linux/interrupt.h>
// 包含与中断处理相关的函数和数据结构
#include <linux/fs.h>
// 文件系统相关的定义和函数，例如inode、file_operations等结构体的定义
#include <linux/types.h>
// 定义了各种内核数据类型，如 kuid_t、kgid_t等
#include <linux/string.h>
// 提供字符串处理函数，如strcpy、strlen等
#include <linux/socket.h>
// 包含套接字相关的定义和函数，用于网络编程
#include <linux/errno.h>
// 定义了各种错误码，用于错误处理
#include <linux/fcntl.h>
// 包含文件控制相关的定义，如文件打开标志（O_RDONLY、O_WRONLY等）
#include <linux/in.h>
// 定义了与Internet地址相关的数据结构和常量，如sockaddr_in等

#include <linux/uaccess.h>
// 提供用户空间和内核空间数据交互的函数，如copy_from_user、copy_to_user等
#include <linux/io.h>
// 用于执行I/O操作，如ioread、iowrite等函数

#include <linux/inet.h>
// 包含与Internet协议相关的函数和数据结构，如IP地址处理等
#include <linux/netdevice.h>
// 定义了网络设备相关的结构体和函数，是网络设备驱动开发的核心头文件
#include <linux/etherdevice.h>
// 提供以太网设备相关的辅助函数，如以太网地址操作等
#include <linux/skbuff.h>
// 包含套接字缓冲区（sk_buff）相关的定义和函数，用于网络数据的处理和传输
#include <linux/ethtool.h>
// 用于操作网络设备的ethtool功能，如获取和设置网络设备的各种参数
#include <net/sock.h>
// 定义了套接字相关的数据结构和函数，是网络编程中套接字操作的基础
#include <net/checksum.h>
// 提供计算校验和的函数，用于网络数据的校验
#include <linux/if_ether.h>	// For the statistics structure.
// 包含以太网相关的定义，如以太网帧格式、统计信息结构体等
#include <linux/if_arp.h>	// For ARPHRD_ETHER
// 包含地址解析协议（ARP）相关的定义，如ARP硬件类型
#include <linux/ip.h>
// 定义了IP协议相关的数据结构，如iphdr结构体用于表示IP头部
#include <linux/tcp.h>
// 包含TCP协议相关的数据结构和定义，如tcphdr结构体用于表示TCP头部
#include <linux/percpu.h>
// 提供了与每个CPU变量相关的功能，允许为每个CPU分配独立的数据
#include <linux/net_tstamp.h>
// 与网络时间戳相关的定义和函数，用于记录网络数据包的时间信息
#include <net/net_namespace.h>
// 包含网络命名空间相关的定义和函数，用于实现网络资源的隔离
#include <linux/u64_stats_sync.h>
// 提供了用于同步64位统计数据的机制

// 定义一个全局变量，指向网络设备结构体，用于表示回环网络设备
struct net_device *virnet_netdevice;
// 定义一个全局变量，用于记录传输的字节数
unsigned long bytes = 0;
// 定义一个全局变量，用于记录传输的数据包数
unsigned long packets = 0;

// 定义网络设备的发送函数，负责处理网络设备的数据发送
netdev_tx_t loopback_netdevice_xmit(struct sk_buff *skb, struct net_device *dev) {
    // 停止网络设备的发送队列，防止新的数据被发送
    netif_stop_queue(dev);
    // 更新发送的字节数，增加当前skb的长度
    bytes += skb->len;
    // 更新发送的数据包数，增加1
    packets++;
    // 根据设备类型设置skb的协议类型
    skb->protocol = eth_type_trans(skb, dev);
    // 将接收到的skb传递给网络设备的接收函数处理
    if (netif_rx(skb) == NET_RX_SUCCESS) {
        // 如果接收成功，打印成功信息
        printk("NET_RX_SUCCESS\n");
    }
    // 唤醒网络设备的发送队列，允许继续发送数据
    netif_wake_queue(dev);
    // 返回发送成功的标志
    return NETDEV_TX_OK;
}

// 定义获取网络设备统计信息的函数
void loopback_get_stats64(struct net_device *dev, struct rtnl_link_stats64 *stats) {
    // 设置发送的字节数统计信息
    stats->tx_bytes = bytes;
    // 设置接收的字节数统计信息，这里回环设备发送和接收字节数相同
    stats->rx_bytes = bytes;
    // 设置发送的数据包数统计信息
    stats->tx_packets = packets;
    // 设置接收的数据包数统计信息，这里回环设备发送和接收数据包数相同
    stats->rx_packets = packets;
}

// 定义网络设备操作集结构体，包含网络设备的各种操作函数指针
struct net_device_ops loopback_ops = {
   .ndo_start_xmit = loopback_netdevice_xmit,
    // 指向数据发送函数
   .ndo_get_stats64 = loopback_get_stats64,
    // 指向获取统计信息函数
};

// 定义网络设备头部操作集结构体，包含创建网络头部的函数指针
struct header_ops loopback_header_ops = {
   .create = eth_header,
    // 指向创建以太网头部的函数
};

// 定义网络设备的设置函数，用于初始化网络设备的属性
void loopback_setup(struct net_device *dev) {
    // 设置网络设备的最大传输单元（MTU）为64KB
    dev->mtu = 64 * 1024;
    // 设置网络设备的类型为回环设备
    dev->type = ARPHRD_LOOPBACK;
    // 设置网络设备的标志，添加回环设备标志
    dev->flags |= IFF_LOOPBACK;
    // 清除一些特定的私有标志
    dev->priv_flags &= ~(IFF_XMIT_DST_RELEASE | IFF_XMIT_DST_RELEASE_PERM);
    // 设置网络设备的特性，添加回环特性
    dev->features = NETIF_F_LOOPBACK;
    // 设置网络设备的头部操作集
    dev->header_ops = &loopback_header_ops;
    // 设置网络设备的操作集
    dev->netdev_ops = &loopback_ops;
}

// 定义网络设备初始化函数，在网络命名空间初始化时被调用
int loopback_net_init(struct net *net) {
    int ret;
    // 分配一个网络设备结构体，指定设备名称格式和初始化函数
    virnet_netdevice = alloc_netdev(0, "loopback%d", NET_NAME_UNKNOWN, loopback_setup);
    // 将分配的网络设备设置为网络命名空间的回环设备
    net->loopback_dev = virnet_netdevice;
    // 注册网络设备
    ret = register_netdev(virnet_netdevice);
    // 如果注册失败
    if (ret < 0) {
        // 打印注册错误信息
        printk("register_netdev error\n");
        // 释放分配的网络设备结构体
        free_netdev(virnet_netdevice);
        // 返回错误码
        return ret;
    }
    // 初始化成功，返回0
    return 0;
}

// 定义网络设备退出函数，在网络命名空间退出时被调用
void loopback_net_exit(struct net *net) {
    // 获取网络命名空间中的回环设备
    struct net_device *dev = net->loopback_dev;
    // 注销网络设备
    unregister_netdev(dev);
    // 释放分配的网络设备结构体
    free_netdev(virnet_netdevice);
}

// 定义网络命名空间操作结构体，包含网络命名空间初始化和退出函数指针
struct pernet_operations loopback_net_ops = {
   .init = loopback_net_init,
    // 指向网络命名空间初始化函数
   .exit = loopback_net_exit,
    // 指向网络命名空间退出函数
};

移植 RTL8723DU(wifi)驱动

将厂家提供的代码解压后，解压后修改Makefile

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
CONFIG_MULTIDRV = n
CONFIG_RTL8188E = n
CONFIG_RTL8812A = n
CONFIG_RTL8821A = n
CONFIG_RTL8192E = n
CONFIG_RTL8723B = n
CONFIG_RTL8814A = n
CONFIG_RTL8723C = n
CONFIG_RTL8188F = n
CONFIG_RTL8188GTV = n
CONFIG_RTL8822B = n
CONFIG_RTL8723D = y //因为适配的模块是 RTL8723du，所以此选项为 y
CONFIG_RTL8821C = n
CONFIG_RTL8710B = n
CONFIG_RTL8192F = n
CONFIG_RTL8822C = n
CONFIG_RTL8814B = n
CONFIG_RTL8723F = n
######################### Interface ###########################
CONFIG_USB_HCI = y//模块为 usb 接口 设置为 y
CONFIG_PCI_HCI = n
CONFIG_SDIO_HCI = n
CONFIG_GSPI_HCI = n
CONFIG_PLATFORM_I386_PC = n//此选项修改为 n
CONFIG_PLATFORM_ANDROID_X86 = n
CONFIG_PLATFORM_ANDROID_INTEL_X86 = n
CONFIG_PLATFORM_JB_X86 = n
CONFIG_PLATFORM_ARM_S3C2K4 = n
CONFIG_PLATFORM_ARM_PXA2XX = n
CONFIG_PLATFORM_ARM_S3C6K4 = n
CONFIG_PLATFORM_MIPS_RMI = n
CONFIG_PLATFORM_RTD2880B = n
CONFIG_PLATFORM_MIPS_AR9132 = n
CONFIG_PLATFORM_RTK_DMP = n
CONFIG_PLATFORM_MIPS_PLM = n
CONFIG_PLATFORM_MSTAR389 = n
CONFIG_PLATFORM_MT53XX = n
CONFIG_PLATFORM_ARM_MX51_241H = n
CONFIG_PLATFORM_FS_MX61 = n
CONFIG_PLATFORM_ACTIONS_ATJ227X = n
CONFIG_PLATFORM_TEGRA3_CARDHU = n
CONFIG_PLATFORM_TEGRA4_DALMORE = n
CONFIG_PLATFORM_ARM_TCC8900 = n
CONFIG_PLATFORM_ARM_TCC8920 = n
CONFIG_PLATFORM_ARM_TCC8920_JB42 = n
CONFIG_PLATFORM_ARM_TCC8930_JB42 = n
CONFIG_PLATFORM_ARM_RK2818 = n
CONFIG_PLATFORM_ARM_RK3066 = n
CONFIG_PLATFORM_ARM_RK3568 = y //新增此选项设置为 y

//将下面的 3188 改成 3568
CONFIG_PLATFORM_ARM_RK3188 = nifeq ($(CONFIG_PLATFORM_ARM_RK3568), y)
EXTRA_CFLAGS += -DCONFIG_LITTLE_ENDIAN -DCONFIG_PLATFORM_ANDROID
-DCONFIG_PLATFORM_ROCKCHIPS
# default setting for Power control
#EXTRA_CFLAGS += -DRTW_ENABLE_WIFI_CONTROL_FUNC
ifeq ($(CONFIG_SDIO_HCI), y)
EXTRA_CFLAGS += -DRTW_SUPPORT_PLATFORM_SHUTDOWN
endif
# default setting for Special function
ARCH := arm64 //修改为 arm64
CROSS_COMPILE :=
/home/topeet/rk356x_linux/prebuilts/gcc/linux-x86/aarch64/gcc-linaro-6.3.1-2017.05-x86_64_aarch64-linux-
gnu/bin/aarch64-linux-gnu-
KSRC := /home/topeet/rk356x_linux/kernel
MODULE_NAME := wlan //模块名称
endif

make命令生成wlan.ko文件
