Soc启动流程
时间轴
2025-12-26
init
BootROM
通常来说，SoC厂家都会做一个ROM在SoC的内部，这个ROM很小，里面固化了上电启动的代码（一经固化，永不能改，是芯片做的时候，做进去的）；这部分代码呢，我们管它叫做BootROM，也叫作一级启动程序。
芯片上电后先接管系统的是SoC厂家的BootROM，它要初始化硬件，然后加载程序到SRAM
初始化硬件
- CPU的配置
- 关闭看门狗
- 初始化时钟
- 初始化一些外设（比如 USB Controller、MMC Controller，Nand Controller等）；
加载程序到SRAM
一款新的SoC一般会在芯片外挂一些存储设备（eMMC、Nand、Nor、SDCard等）和内存（SDRAM、DDR等）。
然后我们需要烧写程序让CPU执行，烧写程序，其实就是将可执行的二进制文件写到外部的存储设备上（eMMC、Nand、SD等）。系统上电启动的时候，会将他们读到内存中执行。
上电后先接管系统的是SoC厂家的BootROM，其它可执行的程序（u-boot、Kernel）都放（烧写）到了外部存储器上；那么BootROM的代码除了去初始化硬件环境以外，还需要去外部存储器上面，将接下来可执行的程序读到内存来执行。
既然是读到内存执行，那么这个内存可以不可以是我们板载的 DDR呢？
理论上是可以的，但是，SoC厂家设计的DDR控制器一般会支持很多种类型的DDR设备，并且会提供兼容性列表，SoC厂家怎么可能知道用户PCB上到底用了哪种内存呢？
所以，直接把外部可执行程序读到DDR显然是不太友好的，因此一般来说，SoC都会做一个内部的小容量的SRAM ，BootROM将外部的可执行程序从外部存储器中读出来，放到SRAM去执行；
那么 BootROM从具体哪个存储器读出二进制文件呢？
SoC厂家一般会支持多种启动方式，比如：
- 从eMMC读取
- 从SDCard读取
- 从Nand Flash读取等等
上电的时候，需要告诉它，它需要从什么样的外设来读取后面的启动二进制文件；
一般的设计思路是，做一组Bootstrap Pin，上电的时候BootROM去采集这几个IO的电平，来确认要从什么样的外部存储器来加载后续的可执行文件；比如2 个 IO，2’b00 表示从Nand启动，2’b01表示从eMMC启动，2’b10 表示从SDCard启动等等；
当BootROM读到这些值后，就会去初始化对应的外设，然后来读取后面要执行的代码；这些IO一般来说，会做成板载的拨码开关，用于调整芯片的启动方式；
这里，读取烧写的二进制的时候，需要注意一些细节，比如SoC厂家告诉你，你需要先把SDCard初始化称为某种文件系统，然后把东西放进去才有效之类的；因为文件系统是组织文件的方式，并不是裸分区；你按照A文件系统的方式放进去，然后SoC的BootROM也按照A文件系统的方式读出来，才能够达成一致；
SPL
芯片上电后BootROM会根据Bootstrap Pin去确定从某个存储器来读可执行的二进制文件到SRAM并执行；理论上来说，这个二进制文件就可以是我们的u-boot.bin文件了；也就是BootROM直接加载u-boot.bin；
理论上是这样的，但是这里有一个问题，就是SRAM很贵，一般来说，SoC的片上SRAM都不会太大，一般4KB、8KB、16KB…256KB不等；但是呢，u-boot 编译出来却很大，好几百KB，放不下。
放不下怎么办？有两种办法：
- 假设片内SRAM为4KB，uboot的前4KB程序实现uboot的重定位，即将uboot拷贝到SDRAM中运行；
- 做一个小一点的boot程序，先让BootROM加载这个小的程序，后面再由这个小boot去加载uboot；
方案一：uboot重定位
比如，我们的uboot有400KB，SRAM有4KB，外部SDRAM有64MB；
如果使用第一种方案的话，uboot的前面4KB被加载进入SRAM执行，uboot被截断，我们就需要保证在uboot的前4KB代码，把板载的SDRAM初始化好，把整个uboot拷贝到SDRAM，然后跳转到SDRAM执行；
方案二：SPL
第二种方案的话，我们做一个小的uboot ，这个uboot就叫做SPL（Secondary Program Loader），它很小很小（小于SRAM大小），它先被BootROM加载到SRAM运行，SPL做的事情最主要的就是要初始化内存控制器，然后将真正的大u-boot从外部存储器读取到SDRAM中，然后跳转到大uboot。

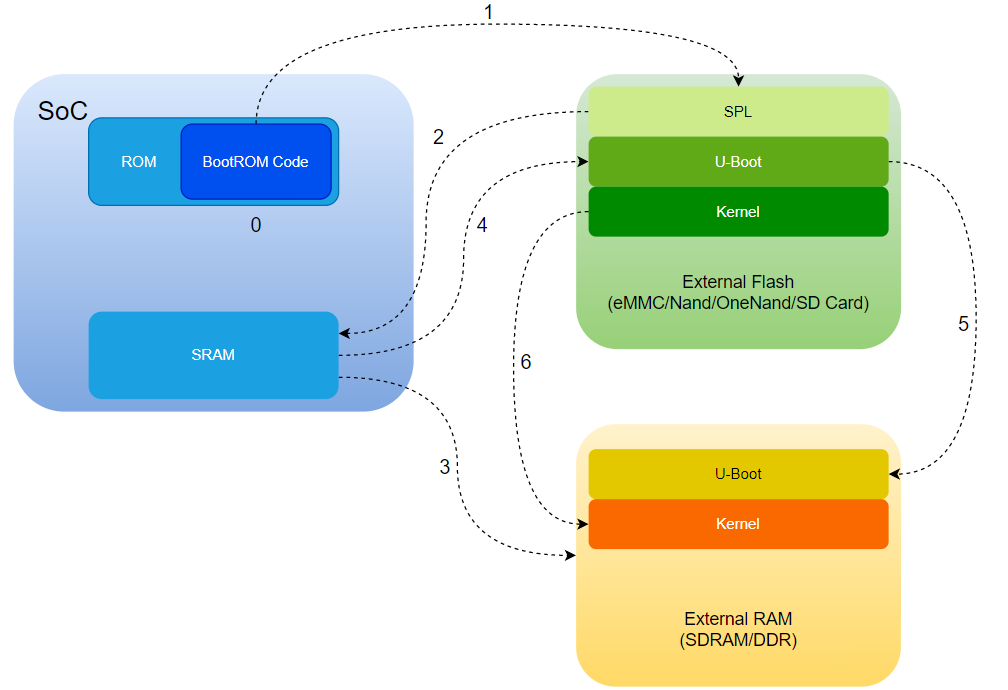

如上图所示：
- 上电后，BootROM开始执行，初始化时钟，关闭看门狗，关Cache，关中断等等，根据Bootstrap Pin来确定启动设备，初始化外设；
- 使用外设驱动，从存储器读取SPL；
—————- 以上部分是SoC厂家的事情，下面是用户要做的事情 —————-
- SPL被读到SRAM 执行，此刻，控制权以及移交到我们的SPL 了；
- SPL初始化外部SDRAM；
- SPL使用驱动从外部存储器读取uboot并放到SDRAM；
- 跳转到SDRAM中的uboot执行；
- 加载内核；
实际情况中，还需注意很多问题：
- 编译阶段的链接地址，是否需要地址无关？
- SPL的代码和uboot的代码是否有重合的地方？如果有，是否意味着SPL执行过的，跳转到uboot又要在执行一次？
- 具体情况下，需要配置哪些硬件？怎么配置？
Rockchip引导流程
针对不同的解决方案，Rockchip提供了两种不同的启动加载程序方法，其步骤和生成的镜像文件也是完全不同的。
- TPL/SPL加载：使用Rockchip官方提供的TPL/SPL就是我们上面说的小的uboot），该方式完全开源；
- 官方固件加载：使用Rockchip idbLoader，它由
Rockchip rkbin project的Rockchip ddr init bin和miniloader bin组合而成，该方式不开源；
上面我们介绍了SPL，那什么是TPL？实际上将我们上面所说的SPL初始化SDRAM等硬件工作的部分独立出去，就是TPL。那么我们总结一下：
- TPL是Targer Program Loader，就是芯片级的初始化过程，这个时候的代码都是基于芯片平台的部分，它在启动过程中进行DDR初始化和一些其他的系统配置，以便后续的SPL能够正确地运行；
- SPL是Secondary Program Loader，它从存储设备中读取trust（如ATF/OP-TEE）和uboot二进制文件，将它们加载到系统内存中并运行它们，进而启动完整的操作系统；
TPL和SPL的区别在于它们的职责不同。TPL主要负责初始化系统硬件，而SPL负责加载和运行其它软件组件，如trust和uboot。
此外，在一些特殊情况下，如加密启动或安全启动模式下，TPL还可能执行其他额外的任务。
启动阶段
1 | +--------+----------------+----------+-------------+---------+ |
启动阶段涉及到了多个镜像文件：
- 阶段一中的BootROM这个是SoC厂商提供的；
- 阶段二方式需要提供一个
idbloader.img； - 阶段三实际上就是uboot的镜像文件了，这里有两种: uboot.img（还需要搭配trust.img）和u-boot.itb（这个是因为它已经把ATF打包进去了）；这两个文件里面除了都包含u-boot.bin原始二进制文件，又放了点其他东西，可以被
idbloader.img识别，然后加载； - 阶段四和阶段五是内核镜像和根文件系统；
当我们讨论从eMMC/SD/U盘/网络启动时，它们涉及到不同的概念：
- 第一阶段始终在BootROM中，它加载第二阶段并可能加载第三阶段（当启用SPL_BACK_TO_BROM选项时）；
- 从SPI闪存启动意味着第二阶段和第三阶段固件（仅限SPL和U-Boot）在SPI闪存中，第四/五阶段在其他位置；
- 从eMMC启动意味着所有固件（包括第二、三、四、五阶段）都在eMMC中；
- 从SD Card启动意味着所有固件（包括第二、三、四、五阶段）都在SD Card中；
- 从U盘启动意味着第四和第五阶段的固件（不包括SPL和U-Boot）在磁盘中，可选地仅包括第五阶段；
- 从Net/TFTP启动意味着第四和第五阶段的固件（不包括SPL和U-Boot）在网络上。
idbloader.img
idbloader.img文件是一个Rockchip格式的预加载程序，在SoC启动时工作，它包含：
- 由Rockchip BootROM知道的IDBlock 头；
- DDR初始化程序，由BootROM加载到SRAM，运行在SRAM内部；
- 下一级加载程序，由BootROM加载并运行在DDR上；
u-boot.img
u-boot.bin是uboot源码编译后生成的原始二进制映像，可以直接烧录到设备的闪存中。而u-boot.img则是通过mkimage工具在u-boot.bin基础上增加了一个头部信息，这个头部信息可能也包括一些额外的数据，例如启动参数和内核映像地址等。
因此，通过使用u-boot.img而不是u-boot.bin，可以使引导ROM更容易地识别uboot映像，并更好地指导uboot在设备上正确启动。
u-boot.itb
u-boot.itb实际上是u-boot.img的另一个变种，也是通过mkimage构建出来的，里面除了u-boot.dtb和u-boot-nodtb.bin这两个uboot源码编译出来的文件之外，还包含了bl31.elf、bl32.bin、tee.bin等ARM trust固件。其中bl31.elf是必须要有的，bl32.bin、tee.bin是可选的，可以没有。
trust.img
ARM64的SOC还需要编译ATF (ARM Trust Firmware)，ATF主要负责在启动uboot之前把CPU从安全的EL3切换到EL2，然后跳转到uboot，并且在内核启动后负责启动其他的CPU。

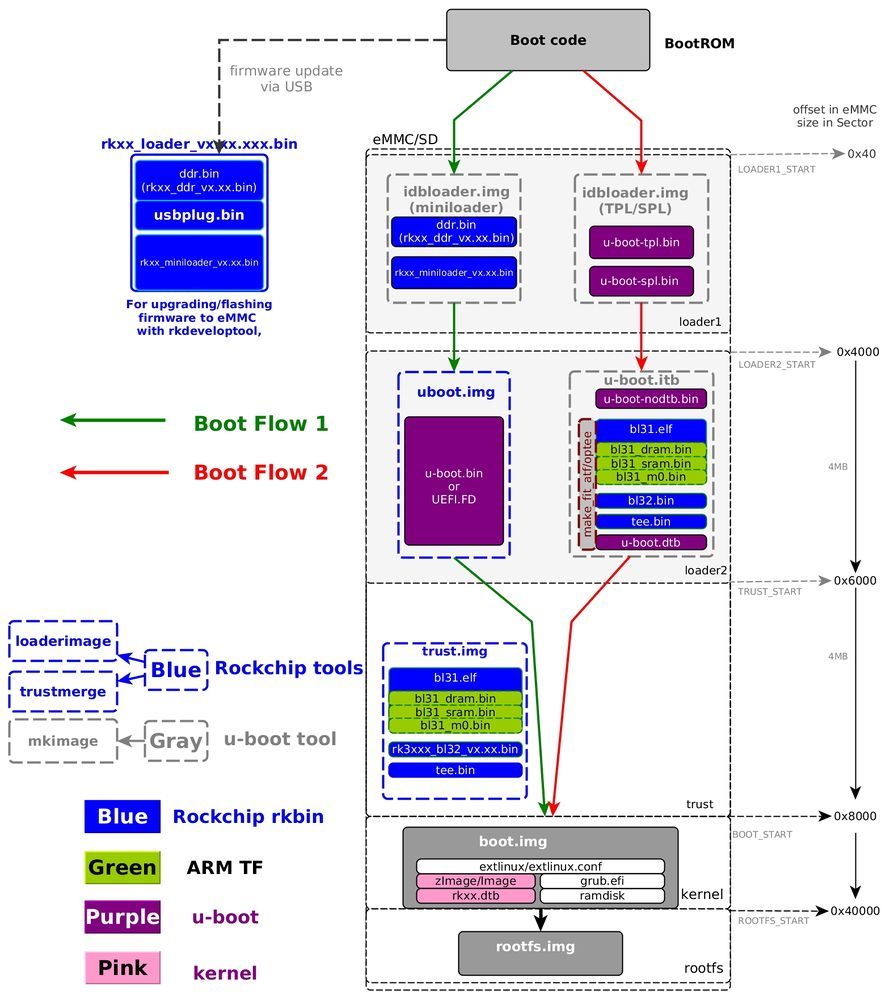

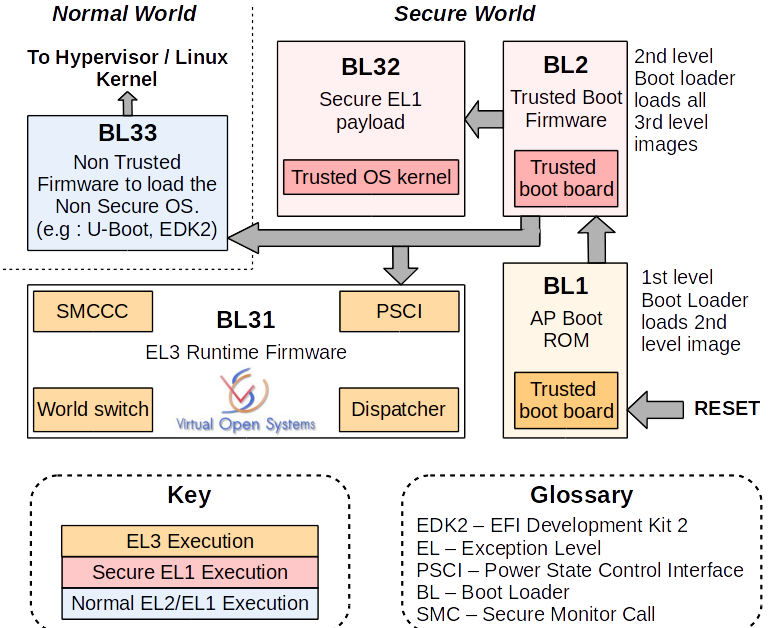

ATF将系统启动从最底层进行了完整的统一划分，将secure monitor的功能放到了bl31中进行，这样当系统完全启动之后，在CA或者TEE OS中触发了smc或者是其他的中断之后，首先是遍历注册到bl31中的对应的service来判定具体的handle，这样可以对系统所有的关键smc或者是中断操作做统一的管理和分配。ATF的code boot整个启动过程框图如下：
如上图所示：
- 引导流程1是典型的使用Rockchip miniloader的Rockchip引导流程；
- 引导流程2用于大多数SoC，使用U-Boot TPL进行DDR初始化，使用SPL加载加载u-boot.itb文件；
注1：如果loader1具有多个阶段，则程序将返回到BootROM，BootROM将载入并运行到下一个阶段。例如，如果loader1是TPL和SPL，则BootROM将首先运行到TPL，TPL初始化DDR并返回到BootROM，BootROM然后将加载并运行到SPL。
注2：如果启用了trust，在安全模式（armv8中的EL3）下，loader1需要同时加载trust和U-Boot，然后运行到trust中，trust在非安全模式（armv8中的EL2）下进行初始化，并运行到U-Boot。
注3：对于trust（在trust.img或u-boot.itb中），armv7仅有一个带或不带TA的tee.bin，armv8具有bl31.elf并且可选包含bl32。
注4：在boot.img中，内容可以是Linux的zImage和其dtb，可以选择grub.efi，也可以是AOSP boot.img，ramdisk可选。
