2025-11-21

1. init

本文介绍了QEMU Object Model（QOM）的基本概念与实现原理，分析了其基于纯C语言实现面向对象特性（继承、封装、多态）的机制。文章以QEMU 10.1.2版本中的edu设备为例，详细讲解了QOM的运作过程，包括类型注册、类型初始化和对象初始化三个阶段。在类型注册阶段，通过TypeInfo定义设备类型，借助DECLARE_INSTANCE_CHECKER宏实现安全类型转换，并通过DEFINE_TYPES和type_init宏将类型注册函数挂载到模块初始化链表中；在main函数执行前，利用GCC constructor特性自动执行注册，随后在main中通过module_call_init统一调用注册函数，完成TypeImpl在全局哈希表中的注册。在类型初始化阶段，文章阐述了type_initialize函数如何将TypeImpl初始化为可用的类对象，并处理父类型继承与接口实现，最

环境

源码

wget https://download.qemu.org/qemu-10.1.2.tar.xz
tar xvJf qemu-10.1.2.tar.xz
cd qemu-10.1.2
mkdir -p output
./configure --prefix=$PWD/output --target-list=aarch64-softmmu,riscv64-softmmu --enable-debug
bear -- make -j$(nproc)

创建.clangd

CompileFlags:
  Add: -Wno-unknown-warning-option
  Remove: [-m*, -f*]

gdb

gdb -args ./build/qemu-system-riscv64 -M virt -device edu,id=edu1 -nographic

QOM

QOM 的全称是 QEMU Object Model，是 QEMU 使用面向对象思想实现的抽象层，用来组织 QEMU 中的各种组件（比如设备模拟、后端组件 MemoryRegion、Machine 等）。类似于 C++ 的类，但是 QOM 是用纯 C 语言来实现的。

QOM 支持的面向对象特性有：继承、封装、多态。

QOM 的运作过程包含三个部分：

• 类型的注册
• 类型的初始化
• 对象的初始化

    |--类型注册     ---> type_init()
    |                   register_module_init()
    |                   type_register()
QOM-|--类型的初始化  ---> type_initialize()
    |--对象的初始化  ---> object_new()
    |                   object_initialize()
    |                   object_initialize_with_type()

基于面向对象的建模思想，QEMU 提供了一套非常格式化、套路化的硬件建模流程，对于初学者而言，只需要掌握 QOM 常用基本接口即可顺利的开展建模工作，无需深究内部原理。

我们需要了解三点：

1. 设备模型是如何被定义的；
2. QEMU 加载阶段是如何对设备进行实例化的；
3. 不同设备之间是如何连接（通信）的。

edu设备建模源码分析

qemu-10.1.2版本源码

类型注册

EduState定义

hw/misc/edu.c

#define TYPE_PCI_EDU_DEVICE "edu"
typedef struct EduState EduState;
DECLARE_INSTANCE_CHECKER(EduState, EDU,
                         TYPE_PCI_EDU_DEVICE)

#define FACT_IRQ        0x00000001
#define DMA_IRQ         0x00000100

#define DMA_START       0x40000
#define DMA_SIZE        4096

struct EduState {
    PCIDevice pdev;
    MemoryRegion mmio;

    QemuThread thread;
    QemuMutex thr_mutex;
    QemuCond thr_cond;
    bool stopping;

    uint32_t addr4;
    uint32_t fact;
#define EDU_STATUS_COMPUTING    0x01
#define EDU_STATUS_IRQFACT      0x80
    uint32_t status;

    uint32_t irq_status;

#define EDU_DMA_RUN             0x1
#define EDU_DMA_DIR(cmd)        (((cmd) & 0x2) >> 1)
# define EDU_DMA_FROM_PCI       0
# define EDU_DMA_TO_PCI         1
#define EDU_DMA_IRQ             0x4
    struct dma_state {
        dma_addr_t src;
        dma_addr_t dst;
        dma_addr_t cnt;
        dma_addr_t cmd;
    } dma;
    QEMUTimer dma_timer;
    char dma_buf[DMA_SIZE];
    uint64_t dma_mask;
};

• DECLARE_INSTANCE_CHECKER生成EDU(obj)这样的宏，用于安全地把QObject转为EduState *
• TYPE_PCI_EDU_DEVICE定义一个 QOM（QEMU Object Model）类型名字"edu"
• EduState是这个设备的状态结构体

这是 QEMU 创建设备类型时的标准写法。

DECLARE_INSTANCE_CHECKER

DECLARE_INSTANCE_CHECKER 实现了类似 C++ 中 dynamic_cast<EduState *(obj) 的类型安全转换功能

include/qom/object.h

/**
 * DECLARE_INSTANCE_CHECKER:
 * @InstanceType: instance struct name
 * @OBJ_NAME: the object name in uppercase with underscore separators
 * @TYPENAME: type name
 *
 * Direct usage of this macro should be avoided, and the complete
 * OBJECT_DECLARE_TYPE macro is recommended instead.
 *
 * This macro will provide the instance type cast functions for a
 * QOM type.
 */
#define DECLARE_INSTANCE_CHECKER(InstanceType, OBJ_NAME, TYPENAME) \
    static inline G_GNUC_UNUSED InstanceType * \
    OBJ_NAME(const void *obj) \
    { return OBJECT_CHECK(InstanceType, obj, TYPENAME); }


/**
 * OBJECT_CHECK:
 * @type: The C type to use for the return value.
 * @obj: A derivative of @type to cast.
 * @name: The QOM typename of @type
 *
 * A type safe version of @object_dynamic_cast_assert.  Typically each class
 * will define a macro based on this type to perform type safe dynamic_casts to
 * this object type.
 *
 * If an invalid object is passed to this function, a run time assert will be
 * generated.
 */
#define OBJECT_CHECK(type, obj, name) \
    ((type *)object_dynamic_cast_assert(OBJECT(obj), (name), \
                                        __FILE__, __LINE__, __func__))

因此

DECLARE_INSTANCE_CHECKER(EduState, EDU, TYPE_PCI_EDU_DEVICE)

宏会生成：

static inline EduState *EDU(const void *obj)
{
    return OBJECT_CHECK(EduState, obj, "edu");
}

• 它生成了一个 类型安全的强制类型转换函数
• 函数的名字就是第二个参数：EDU()
• 功能是：把任意QObject转成你的实例类型EduState *，并做类型检查。
• OBJECT_CHECK类似C语言版本的dynamic_cast<EduState *>(obj)

TypeInfo

对edu这个类型的信息进行定义

hw/misc/edu.c

static const TypeInfo edu_types[] = {
    {
        .name          = TYPE_PCI_EDU_DEVICE,//设备的类型名
        .parent        = TYPE_PCI_DEVICE,//它继承自 PCI 设备
        .instance_size = sizeof(EduState),//实例大小是 EduState
        .instance_init = edu_instance_init,//实例初始化函数
        .class_init    = edu_class_init,//类初始化函数
        .interfaces    = (const InterfaceInfo[]) {//实现 PCI 设备接口
            { INTERFACE_CONVENTIONAL_PCI_DEVICE },
            { },
        },
    }
};

DEFINE_TYPES(edu_types)

interfaces中的定义表示 EDU 实现了ConventionalPciDevice接口，可以被 PCI 总线识别。

DEFINE_TYPES

DEFINE_TYPES就是将该类型注册，其宏定义如下：

include/qom/object.h

#define DEFINE_TYPES(type_array)                                            \
static void do_qemu_init_ ## type_array(void)                               \
{                                                                           \
    type_register_static_array(type_array, ARRAY_SIZE(type_array));         \
}                                                                           \
type_init(do_qemu_init_ ## type_array)

其中定义了do_qemu_init_##type_array这个函数它会调用type_register_static_array

同时type_init也是一个宏，定义了一个函数。

type_init

定义在include/qemu/module.h，它会调用 module_init(function, MODULE_INIT_QOM)

// type init定义
typedef enum {
    MODULE_INIT_MIGRATION,
    MODULE_INIT_BLOCK,
    MODULE_INIT_OPTS,
    MODULE_INIT_QOM,
    MODULE_INIT_TRACE,
    MODULE_INIT_XEN_BACKEND,
    MODULE_INIT_LIBQOS,
    MODULE_INIT_FUZZ_TARGET,
    MODULE_INIT_MAX
} module_init_type;

#define block_init(function) module_init(function, MODULE_INIT_BLOCK)
#define opts_init(function) module_init(function, MODULE_INIT_OPTS)
#define type_init(function) module_init(function, MODULE_INIT_QOM)
#define trace_init(function) module_init(function, MODULE_INIT_TRACE)
#define xen_backend_init(function) module_init(function, \
                                               MODULE_INIT_XEN_BACKEND)
#define libqos_init(function) module_init(function, MODULE_INIT_LIBQOS)
#define fuzz_target_init(function) module_init(function, \
                                               MODULE_INIT_FUZZ_TARGET)
#define migration_init(function) module_init(function, MODULE_INIT_MIGRATION)
#define block_module_load(lib, errp) module_load("block-", lib, errp)
#define ui_module_load(lib, errp) module_load("ui-", lib, errp)
#define audio_module_load(lib, errp) module_load("audio-", lib, errp)

module_init

而 type_init 是调用 module_init，其第一个参数是do_qemu_init_edu_types（上面 DEFINE_TYPES 宏生成的函数，会调用 type_register_static_array），第二个参数是MODULE_INIT_QOM，表示 QOM 初始化类型

include/qemu/module.h中的module_init宏如下

// module_init
#define module_init(function, type)                                         \
static void __attribute__((constructor)) do_qemu_init_ ## function(void)    \
{                                                                           \
    register_module_init(function, type);                                   \
}
#endif

_attribute__((constructor))是关键

这个 GCC 特性表示：在 main() 调用之前自动执行这个函数。

register_module_init

register_module_init定义如下：

typedef struct ModuleEntry
{
    void (*init)(void);
    QTAILQ_ENTRY(ModuleEntry) node;
    module_init_type type;
} ModuleEntry;

typedef QTAILQ_HEAD(, ModuleEntry) ModuleTypeList;

static ModuleTypeList init_type_list[MODULE_INIT_MAX];
static bool modules_init_done[MODULE_INIT_MAX];

static ModuleTypeList dso_init_list;

static ModuleTypeList *find_type(module_init_type type)
{
    init_lists();

    return &init_type_list[type];
}

void register_module_init(void (*fn)(void), module_init_type type)
{
    ModuleEntry *e;
    ModuleTypeList *l;

    e = g_malloc0(sizeof(*e));
    e->init = fn;
    e->type = type;

    l = find_type(type);

    QTAILQ_INSERT_TAIL(l, e, node);
}

register_module_init() 以类型的初始化函数，以及所属类型（对 QOM 类型来说是 MODULE_INIT_QOM）构建出一个 ModuleEntry，然后插入到对应 module 所属的链表中，所有 module 的链表存放在一个init_type_list数组中。

               pci_edu_register_types
                     ^
                     |      vmxnet3_register_types
                     |           ^
                     +---+       |    intc_register_types
 init_type_list          |       |           ^
+--------------------+   |       +--------+  +--------------+
| MODULE_INIT_BLOCK  |   |                |                 |
+--------------------+   |     +------+   |     +------+    |  +------+
| MODULE_INIT_OPTS   |   +-----+ init |   +-----+ init |    +--+ init |
+--------------------+         +------+         +------+       +------+
| MODULE_INIT_QOM    +-------->+ node +-------->+ node +------>+ node |
+--------------------+         +------+         +------+       +------+
| MODULE_INIT_TRACE  |         | type |         | type |       | type |
+--------------------+         +------+         +------+       +------+
| ...                |
+--------------------+

因此 QEMU 使用的各个类型在 main 函数执行之前，其初始化函数就统一注册到了init_type_list[MODULE_INIT_QOM]这个链表中（通过__attribute__((constructor))机制）。

type_register_static_array

DEFINE_TYPES定义的type_init最终调用type_register_static_array(type_array, ARRAY_SIZE(type_array))，它会为每个TypeInfo调用type_register_static，而type_register_static会调用到 type_register_internal，即类型注册最终调用核心函数type_register_internal()。

qom/object.c

void type_register_static_array(const TypeInfo *infos, int nr_infos)
{
    int i;

    for (i = 0; i < nr_infos; i++) {
        type_register_static(&infos[i]);
    }
}

TypeImpl *type_register_static(const TypeInfo *info)
{
    assert(info->parent);
    return type_register_internal(info);
}

static TypeImpl *type_register_internal(const TypeInfo *info)
{
    TypeImpl *ti;

    if (!type_name_is_valid(info->name)) {
        fprintf(stderr, "Registering '%s' with illegal type name\n", info->name);
        abort();
    }

    ti = type_new(info);

    type_table_add(ti);
    return ti;
}

static void type_table_add(TypeImpl *ti)
{
    assert(!enumerating_types);
    g_hash_table_insert(type_table_get(), (void *)ti->name, ti);
}

其中关键的是type_table_add(ti)，它把新类型加入 QOM 全局类型哈希表，后续可以通过 object_new(“edu”) 或者 OBJECT_CHECK 使用，返回 TypeImpl* 给上层使用。

TypeImpl

TypeImpl 中存放了类型的所有信息，定义如下

qom/object.c

typedef struct InterfaceImpl InterfaceImpl;
typedef struct TypeImpl TypeImpl;

struct InterfaceImpl
{
    const char *typename;
};

struct TypeImpl
{
    const char *name;

    size_t class_size;

    size_t instance_size;
    size_t instance_align;

    void (*class_init)(ObjectClass *klass, const void *data);
    void (*class_base_init)(ObjectClass *klass, const void *data);

    const void *class_data;

    void (*instance_init)(Object *obj);
    void (*instance_post_init)(Object *obj);
    void (*instance_finalize)(Object *obj);

    bool abstract;

    const char *parent;
    TypeImpl *parent_type;

    ObjectClass *class;

    int num_interfaces;
    InterfaceImpl interfaces[MAX_INTERFACES];
};

main函数中注册TypeImpl

进入 main 函数不久以后，就以 MODULE_INIT_QOM 为参数调用了函数 module_call_init, 这个函数执行了init_type_list[MODULE_INIT_QOM]链表上每一个 ModuleEntry 的 init 函数。

utils/module.c

void module_call_init(module_init_type type)
{
    ModuleTypeList *l;
    ModuleEntry *e;

    if (modules_init_done[type]) {
        return;
    }

    l = find_type(type);

    QTAILQ_FOREACH(e, l, node) {
        e->init();
    }

    modules_init_done[type] = true;
}

system/main.c

int main(int argc, char **argv)
{
    qemu_init(argc, argv);

    bql_unlock();
    replay_mutex_unlock();

    if (qemu_main) {
        QemuThread main_loop_thread;
        qemu_thread_create(&main_loop_thread, "qemu_main",
                           qemu_default_main, NULL, QEMU_THREAD_DETACHED);
        return qemu_main();
    } else {
        qemu_default_main(NULL);
        g_assert_not_reached();
    }
}

区分下面这两个概念：

概念	发生时机	作用
注册（register）	ELF 加载阶段（constructor 执行）	把类型对应的 init 函数加入init_type_list链表
初始化（init）	main() 调用qemu_init_subsystems()→module_call_init(MODULE_INIT_QOM)	遍历链表，调用每个 init 函数，完成真正的 TypeInfo 注册（type_register_static_array），将每个TypeImpl加入全局哈希表

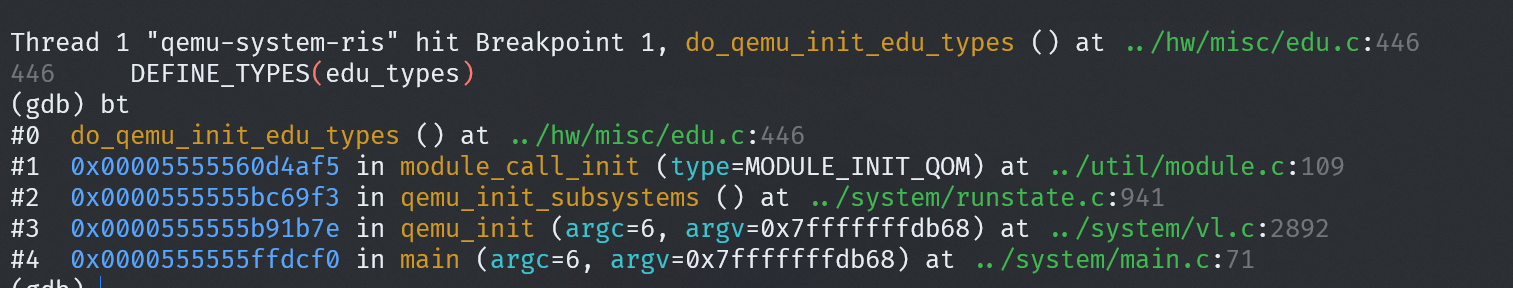

do_qemu_init_edu_types调用栈

类型的初始化

前面已经完成了类型的注册，我们得到了QOM的所有TypeImpl注册到全局哈希表中，但是class（类型）的初始化并未完成。

类的初始化是通过 type_initialize() 完成的，函数的输入是表示类型信息的 TypeImpl 类型指针 ti。

type_initialize 真正执行 class 初始化逻辑，而 type_register_internal 只是创建 TypeImpl 并加入全局表。

具体函数如下：

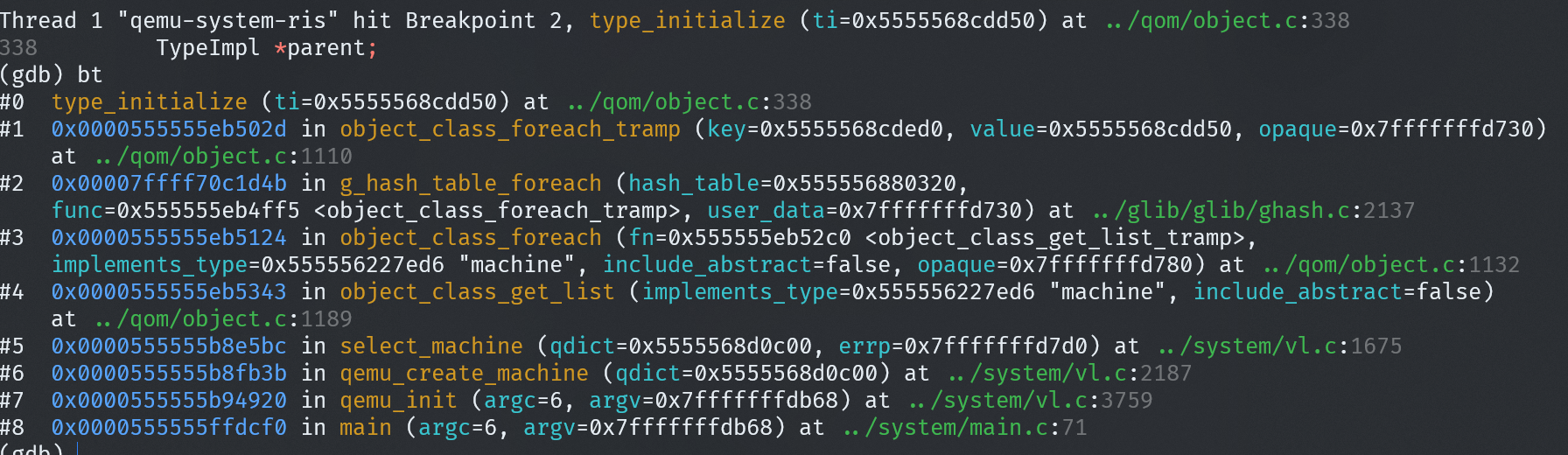

type_initialize

qom/object.c

type_initialize它的主要任务是将TypeImpl对象（注册阶段创建的 TypeImpl）真正初始化为可用的类对象，并处理继承关系和接口。

static void type_initialize(TypeImpl *ti)
{
    TypeImpl *parent;

    if (ti->class) {//避免重复初始化
        return;
    }

    // 计算类对象的大小 class_size
    ti->class_size = type_class_get_size(ti);
    // 计算实例对象的大小 instance_size
    ti->instance_size = type_object_get_size(ti);
    // 计算实例对齐方式 instance_align
    ti->instance_align = type_object_get_align(ti);
    /* Any type with zero instance_size is implicitly abstract.
     * This means interface types are all abstract.
     */
    if (ti->instance_size == 0) {// 如果 instance_size 为 0，则表示抽象类型,接口类型也是抽象类型，没有实例
        ti->abstract = true;
    }
    if (type_is_ancestor(ti, type_interface)) { // 对接口类型做严格检查，确保没有实例初始化函数和实例相关属性
        assert(ti->instance_size == 0);
        assert(ti->abstract);
        assert(!ti->instance_init);
        assert(!ti->instance_post_init);
        assert(!ti->instance_finalize);
        assert(!ti->num_interfaces);
    }
    ti->class = g_malloc0(ti->class_size);//分配内存给类对象（class）,存放虚函数表、属性表、接口列表等信息

    parent = type_get_parent(ti);
    if (parent) {
        type_initialize(parent);//递归初始化父类
        GSList *e;
        int i;

        g_assert(parent->class_size <= ti->class_size);
        g_assert(parent->instance_size <= ti->instance_size);
        memcpy(ti->class, parent->class, parent->class_size);//继承父类字段
        ti->class->interfaces = NULL;

        for (e = parent->class->interfaces; e; e = e->next) {//初始化父类接口
            InterfaceClass *iface = e->data;
            ObjectClass *klass = OBJECT_CLASS(iface);

            type_initialize_interface(ti, iface->interface_type, klass->type);
        }

        for (i = 0; i < ti->num_interfaces; i++) {//初始化当前类接口：
            TypeImpl *t = type_get_by_name_noload(ti->interfaces[i].typename);
            if (!t) {
                error_report("missing interface '%s' for object '%s'",
                             ti->interfaces[i].typename, parent->name);
                abort();
            }
            for (e = ti->class->interfaces; e; e = e->next) {
                TypeImpl *target_type = OBJECT_CLASS(e->data)->type;

                if (type_is_ancestor(target_type, t)) {
                    break;
                }
            }

            if (e) {
                continue;
            }

            type_initialize_interface(ti, t, t);
        }
    }

    ti->class->properties = g_hash_table_new_full(g_str_hash, g_str_equal, NULL,
                                                  object_property_free);//为 class 分配属性哈希表，用于存放 QOM 对象的 property 信息（比如 name, size 等）

    ti->class->type = ti;// class 对象保存指向它的 TypeImpl

    while (parent) {
        if (parent->class_base_init) {
            parent->class_base_init(ti->class, ti->class_data);//调用父类 base 初始化函数
        }
        parent = type_get_parent(parent);
    }

    if (ti->class_init) {
        ti->class_init(ti->class, ti->class_data);//调用当前类的class_init
    }
}

最后会调用ti->class_init，就会调用我们在edu.c中定义的edu_class_init：

static const TypeInfo edu_types[] = {
    {
        .name          = TYPE_PCI_EDU_DEVICE,//设备的类型名
        .parent        = TYPE_PCI_DEVICE,//它继承自 PCI 设备
        .instance_size = sizeof(EduState),//实例大小是 EduState
        .instance_init = edu_instance_init,//实例初始化函数
        .class_init    = edu_class_init,//类初始化函数
        .interfaces    = (const InterfaceInfo[]) {//实现 PCI 设备接口
            { INTERFACE_CONVENTIONAL_PCI_DEVICE },
            { },
        },
    }
};

type_initialize调用栈

类型的层次结构

从 type_initialize 可以看到，类型初始化的时候也会初始化父类型。QOM 通过这种层次结构实现类似 C++ 中的继承概念。

下面基于以 edu 设备为例进行分析：

// hw/misc/edu.c
    static const TypeInfo edu_info = {
        .name          = TYPE_PCI_EDU_DEVICE,
        .parent        = TYPE_PCI_DEVICE,
        ...
    };
// hw/pci/pci.c
static const TypeInfo pci_device_type_info = {
    .name = TYPE_PCI_DEVICE,
    .parent = TYPE_DEVICE,
    ...
};
// hw/core/qdev.c
static const TypeInfo device_type_info = {
    .name = TYPE_DEVICE,
    .parent = TYPE_OBJECT,
    .class_init = device_class_init,
    .abstract = true,
    ...
};
// qom/object.c
static const TypeInfo object_info = {
    .name = TYPE_OBJECT,
    .instance_size = sizeof(Object),
    .class_init = object_class_init,
    .abstract = true,
};

这个 edu 类型的层次关系：

TYPE_PCI_DEVICE -> TYPE_DEVICE -> TYPE_OBJECT

从数据结构体角度看：

在类型初始化函数 type_initialize 中会调用 ti->class=g_malloc0(ti->class_size) 语句分配类型的 class 结构，这个结构实际上代表了类型的信息。类似于 C++ 定义的一个类。

class_size 是 TypeImpl 的一个字段，如果这个类型没有指明它，则会使用父类的 class_size 进行初始化。

edu 设备类型本身没有定义 class_size，所以它继承父类的 class_size，即sizeof(PCIDeviceClass)。

// include/hw/pci/pci_device.h (qemu v9.2.0)
struct PCIDeviceClass {
    DeviceClass parent_class; // 第一个域：继承自 DeviceClass（DeviceClass 的父类是 ObjectClass，所有类型的基础）

    void (*realize)(PCIDevice *dev, Error **errp);
    PCIUnregisterFunc *exit;
    PCIConfigReadFunc *config_read;
    PCIConfigWriteFunc *config_write;

    uint16_t vendor_id;
    uint16_t device_id;
    uint8_t revision;
    uint16_t class_id;
    uint16_t subsystem_vendor_id;       /* only for header type = 0 */
    uint16_t subsystem_id;              /* only for header type = 0 */

    const char *romfile;                /* rom bar */
};

父类的初始化

下面给出 ObjectClass、DeviceClass、PCIDeviceClass 三者之间的关系图：

                     +----------------+
                 +-- |                | --+
                 |   |  ObjectClass   |   |
                 |   |                |   |
                 |   +----------------+   +--- DeviceClass
                 |   |                |   |
PCIDeviceClass --+   |  DeviceClass   |   |
                 |   |  other fileds  |   |
                 |   |                | --+
                 |   +----------------+
                 |   |                |
                 |   | PCIDeviceClass |
                 |   |  other fileds  |
                 +-- |                |
                     +----------------+

可以看出来它们之间的包含与被包含的关系，事实上，编译器为 C++ 继承结构编译出来的内存分布与这里是类似的。

问题来了，父类的成员域，是什么时候被初始化的呢？

qom/object.c, type_initialize()

memcpy(ti->class, parent->class, parent->class_size);

父类的成员域就是通过这个memcpy复制到子类 class 中的。

总结

1. 首先每个类型指定一个 TypeInfo 注册到系统中；
2. 接着系统运行初始化的时候会把 TypeInfo 转变成 TypeImpl 放到一个哈希表中；
3. 系统会对这个哈希表中的每个类型进行初始化；
4. 接下来根据 QEMU 命令行参数，创建对应的实例对象。

对象的构造与初始化

这里我们分析对象的构造流程，主要是通过 object_new 函数来实现，调用链如下：

object_new() -> object_new_with_type() -> object_initialize_with_type() -> object_init_with_type() -> edu_instance_init()

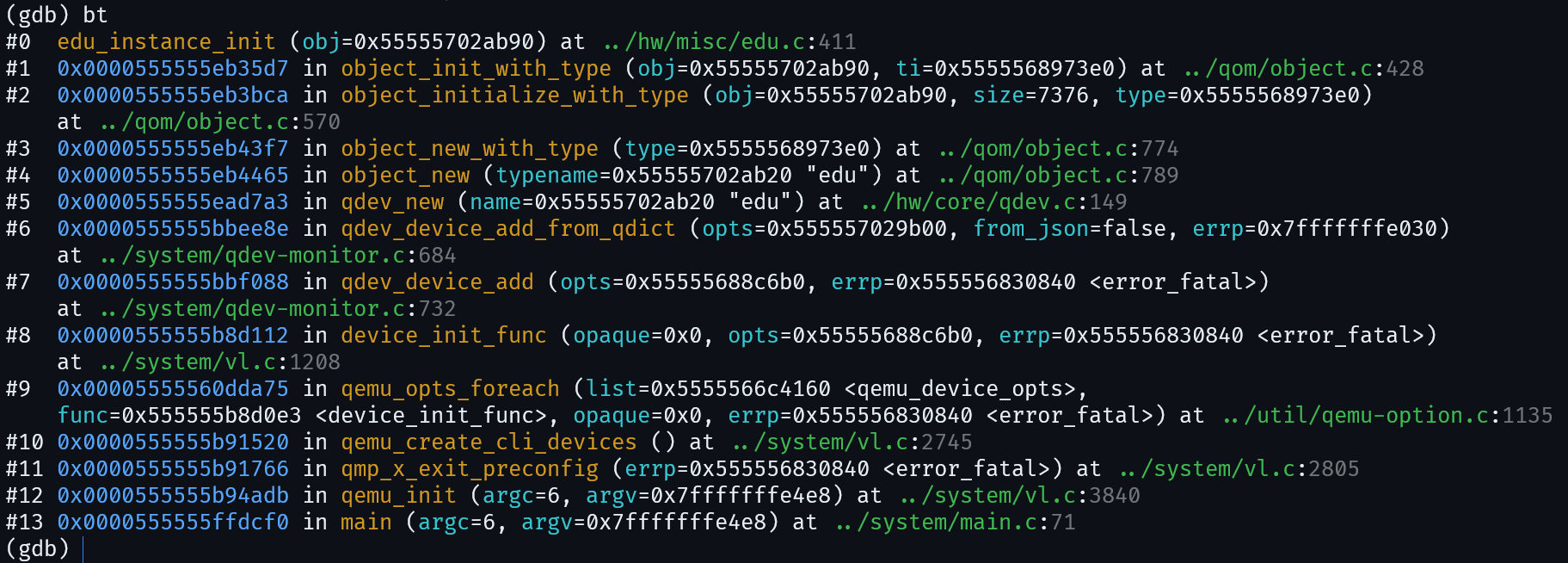

edu_instance_init调用栈

object_new

qom/object.c

Object *object_new(const char *typename)
{
    TypeImpl *ti = type_get_or_load_by_name(typename, &error_fatal);

    return object_new_with_type(ti);
}

type_get_or_load_by_name通过类型字符串名字来获取类型的信息，随后调用object_new_with_type

object_new_with_type

qom/object.c

static Object *object_new_with_type(Type type)
{
    Object *obj;
    size_t size, align;
    void (*obj_free)(void *);

    g_assert(type != NULL);
    type_initialize(type);

    size = type->instance_size;
    align = type->instance_align;

    /*
     * Do not use qemu_memalign unless required.  Depending on the
     * implementation, extra alignment implies extra overhead.
     */
    if (likely(align <= __alignof__(qemu_max_align_t))) {
        obj = g_malloc(size);
        obj_free = g_free;
    } else {
        obj = qemu_memalign(align, size);
        obj_free = qemu_vfree;
    }

    object_initialize_with_type(obj, size, type);
    obj->free = obj_free;

    return obj;
}

这里也调用了type_initialize，之前在 gdb 调试分析中g_hash_table_foreach已经调用了，那这里为什么还要调用呢？原因如下：

• 虽然g_hash_table_foreach()可以提前初始化所有类型，但 并不是所有类型都会在机器初始化前被遍历
• object_new 可能会创建某个尚未被object_class_foreach()遍历的类型
• 为了安全，object_new 里必须保证类型已经初始化
• type_initialize 是幂等的：

if (ti->class) {//避免重复初始化
    return;
}

object_initialize_with_type

qom/object.c

static void object_initialize_with_type(Object *obj, size_t size, TypeImpl *type)
{
    type_initialize(type);

    g_assert(type->instance_size >= sizeof(Object));
    g_assert(type->abstract == false);
    g_assert(size >= type->instance_size);

    memset(obj, 0, type->instance_size);
    obj->class = type->class;
    object_ref(obj);
    object_class_property_init_all(obj);
    obj->properties = g_hash_table_new_full(g_str_hash, g_str_equal,
                                            NULL, object_property_free);
    object_init_with_type(obj, type);
    object_post_init_with_type(obj, type);
}

object_init_with_type

qom/object.c

static void object_init_with_type(Object *obj, TypeImpl *ti)
{
    if (type_has_parent(ti)) {
        object_init_with_type(obj, type_get_parent(ti));
    }

    if (ti->instance_init) {
        ti->instance_init(obj);
    }
}

我们在edu.c中定义了instance_init的值为edu_instance_init，那么这里就会调用ti->instance_init(obj)即edu_instance_init(obj)

static const TypeInfo edu_types[] = {
    {
        .name          = TYPE_PCI_EDU_DEVICE,//设备的类型名
        .parent        = TYPE_PCI_DEVICE,//它继承自 PCI 设备
        .instance_size = sizeof(EduState),//实例大小是 EduState
        .instance_init = edu_instance_init,//实例初始化函数
        .class_init    = edu_class_init,//类初始化函数
        .interfaces    = (const InterfaceInfo[]) {//实现 PCI 设备接口
            { INTERFACE_CONVENTIONAL_PCI_DEVICE },
            { },
        },
    }
};

对EduState 的数据内容进行填充

类型和对象之间是通过 Object 的 class 域联系在一起的：obj->class = type->class。

对象类型的层次关系：

// hw/misc/edu.c
struct EduState {
    PCIDevice pdev;
    MemoryRegion mmio;
...
} EduState;

// include/hw/pci/pci_device.h （qemu v9.2.0）
struct PCIDevice {
    DeviceState qdev;
    bool partially_hotplugged;
...
};

// include/hw/qdev-core.h
struct DeviceState {
    /* private: */
    Object parent_obj;
    /* public: */
};

可以把 QOM 的对象构造分成 3 部分：

1. 类型的注册，通过 TypeInfo 构造一个 TypeImpl 并加入全局哈希表，在 main 中通过module_call_init()完成（注册函数本身在 main 之前通过 constructor 机制加入链表）；
2. 类型的初始化，在 main 中进行，前两个阶段都是全局性的，编译进去的 QOM 对象都会调用；
3. 对象的构造，构造具体的实例对象，只会对命令行指定的设备创建对象。

现在只是构造出了对象，并完成了对象初始化，但是还没有对 EduState 的数据内容进行填充。

这个时候 edu 设备还是不可用的，对设备而言，还需要设置它的 realized 属性（ObjectProperty）为 true 才行。

system/qdev-monitor.c

qdev_device_add会调用qdev_device_add_from_qdict

DeviceState *qdev_device_add(QemuOpts *opts, Error **errp)
{
    QDict *qdict = qemu_opts_to_qdict(opts, NULL);
    DeviceState *ret;

    ret = qdev_device_add_from_qdict(qdict, false, errp);
    if (ret) {
        qemu_opts_del(opts);
    }
    qobject_unref(qdict);
    return ret;
}

DeviceState *qdev_device_add_from_qdict(const QDict *opts,
                                        bool from_json, Error **errp)
{
    ERRP_GUARD();
    DeviceClass *dc;
    const char *driver, *path;
    char *id;
    DeviceState *dev;
    BusState *bus = NULL;
    QDict *properties;

    driver = qdict_get_try_str(opts, "driver");
    if (!driver) {
        error_setg(errp, QERR_MISSING_PARAMETER, "driver");
        return NULL;
    }

    /* find driver */
    dc = qdev_get_device_class(&driver, errp);
    if (!dc) {
        return NULL;
    }

    /* find bus */
    path = qdict_get_try_str(opts, "bus");
    if (path != NULL) {
        bus = qbus_find(path, errp);
        if (!bus) {
            return NULL;
        }
        if (!object_dynamic_cast(OBJECT(bus), dc->bus_type)) {
            error_setg(errp, "Device '%s' can't go on %s bus",
                       driver, object_get_typename(OBJECT(bus)));
            return NULL;
        }
    } else if (dc->bus_type != NULL) {
        bus = qbus_find_recursive(sysbus_get_default(), NULL, dc->bus_type);
        if (!bus || qbus_is_full(bus)) {
            error_setg(errp, "No '%s' bus found for device '%s'",
                       dc->bus_type, driver);
            return NULL;
        }
    }

    if (qdev_should_hide_device(opts, from_json, errp)) {
        if (bus && !qbus_is_hotpluggable(bus)) {
            error_setg(errp, "Bus '%s' does not support hotplugging",
                       bus->name);
        }
        return NULL;
    } else if (*errp) {
        return NULL;
    }

    if (migration_is_running()) {
        error_setg(errp, "device_add not allowed while migrating");
        return NULL;
    }

    /* create device */
    dev = qdev_new(driver);

    /* Check whether the hotplug is allowed by the machine */
    if (phase_check(PHASE_MACHINE_READY) &&
        !qdev_hotplug_allowed(dev, bus, errp)) {
        goto err_del_dev;
    }

    /*
     * set dev's parent and register its id.
     * If it fails it means the id is already taken.
     */
    id = g_strdup(qdict_get_try_str(opts, "id"));
    if (!qdev_set_id(dev, id, errp)) {
        goto err_del_dev;
    }

    /* set properties */
    properties = qdict_clone_shallow(opts);
    qdict_del(properties, "driver");
    qdict_del(properties, "bus");
    qdict_del(properties, "id");

    object_set_properties_from_keyval(&dev->parent_obj, properties, from_json,
                                      errp);
    qobject_unref(properties);
    if (*errp) {
        goto err_del_dev;
    }

    if (!qdev_realize(dev, bus, errp)) {
        goto err_del_dev;
    }
    return dev;

err_del_dev:
    object_unparent(OBJECT(dev));
    object_unref(OBJECT(dev));

    return NULL;
}

qdev_device_add_from_qdict调用qdev_realize

hw/core/qdev.c

bool qdev_realize(DeviceState *dev, BusState *bus, Error **errp)
{
    assert(!dev->realized && !dev->parent_bus);

    if (bus) {
        if (!qdev_set_parent_bus(dev, bus, errp)) {
            return false;
        }
    } else {
        assert(!DEVICE_GET_CLASS(dev)->bus_type);
    }

    return object_property_set_bool(OBJECT(dev), "realized", true, errp);
}

对象的属性

QOM 实现了类似 C++ 的基于类的多态，一个对象按照继承体系，可以是 Object、DeviceState、PCIDevice 等。在 QOM 中为了便于管理对象，还给每种类型和对象增加了属性。其中：

1. 类属性存在于 ObjectClass 的 properties 域中，在 type_initialize 中构造；
2. 对象属性存在于 Object 的 properties 域中，这个域在 object_initialize_with_type 中构造；

两者皆为一个哈希表(属性名字到 ObjectProperty 的映射)。

ObjectProperty

属性由 ObjectProperty 表示：

include/qom/object.h

struct ObjectProperty
{
    char *name;
    char *type;
    char *description;
    ObjectPropertyAccessor *get;
    ObjectPropertyAccessor *set;
    ObjectPropertyResolve *resolve;
    ObjectPropertyRelease *release;
    ObjectPropertyInit *init;
    void *opaque;
    QObject *defval;
};

每一种具体的属性，都会有一个结构体来描述它。下面举例：

// qom/object.c
typedef struct {
    union {
        Object **targetp;
        Object *target; /* if OBJ_PROP_LINK_DIRECT, when holding the pointer  */
        ptrdiff_t offset; /* if OBJ_PROP_LINK_CLASS */
    };
    void (*check)(const Object *, const char *, Object *, Error **);
    ObjectPropertyLinkFlags flags;
} LinkProperty;

typedef struct StringProperty
{
    char *(*get)(Object *, Error **);
    void (*set)(Object *, const char *, Error **);
} StringProperty;

typedef struct BoolProperty
{
    bool (*get)(Object *, Error **);
    void (*set)(Object *, bool, Error **);
} BoolProperty;

属性的添加分为类属性的添加和对象属性的添加，以对象属性添加为例，它的添加是通过object_property_add接口完成的。

+----------------+
| ...            |
+----------------+
|   properties   +-------------+-------------------------------------------------
+----------------+             |
| ...            |         +---+----+
|                |         | name   |
|                |         +--------+
|                |         | type   |
+----------------+         +--------+
Object                     | set    +---> property_set_bool
                           +--------+
                           | get    +---> property_get_bool
                           +--------+
                           | opaque +---------> +-------+
                           +--------+           |  get  +--> memfd_backend_get_seal
                          ObjectProperty        +-------+
                                                |  set  +--> memfd_backend_set_seal
                                                +-------+
                                               BoolProperty

介绍两个比较特殊的属性：

child 属性

表述对象之间的从属关系，父对象的 child 属性指向子对象，添加 child 属性的函数为 object_property_add_child：

// qom/object.c
ObjectProperty *
object_property_add_child(Object *obj, const char *name,
                          Object *child)
{
    return object_property_try_add_child(obj, name, child, &error_abort);
}
ObjectProperty *
object_property_try_add_child(Object *obj, const char *name,
                              Object *child, Error **errp)
{
    g_autofree char *type = NULL;
    ObjectProperty *op;

    assert(!child->parent);

    type = g_strdup_printf("child<%s>", object_get_typename(child));

    op = object_property_try_add(obj, name, type, object_get_child_property,
                                 NULL, object_finalize_child_property,
                                 child, errp);
    if (!op) {
        return NULL;
    }
    op->resolve = object_resolve_child_property;
    object_ref(child);
    child->parent = obj;
    return op;
}

link 属性

表示一种连接关系，代表一个设备引用了另一个设备，添加 link 属性的函数为 object_property_add_link ：

// qom/object.c
ObjectProperty *
object_property_add_link(Object *obj, const char *name,
                         const char *type, Object **targetp,
                         void (*check)(const Object *, const char *,
                                       Object *, Error **),
                         ObjectPropertyLinkFlags flags)
{
    return object_add_link_prop(obj, name, type, targetp, check, flags);
}
static ObjectProperty *
object_add_link_prop(Object *obj, const char *name,
                     const char *type, void *ptr,
                     void (*check)(const Object *, const char *,
                                   Object *, Error **),
                     ObjectPropertyLinkFlags flags)
{
    LinkProperty *prop = g_malloc(sizeof(*prop));
    g_autofree char *full_type = NULL;
    ObjectProperty *op;

    if (flags & OBJ_PROP_LINK_DIRECT) {
        prop->target = ptr;
    } else {
        prop->targetp = ptr;
    }
    prop->check = check;
    prop->flags = flags;

    full_type = g_strdup_printf("link<%s>", type);

    op = object_property_add(obj, name, full_type,
                             object_get_link_property,
                             check ? object_set_link_property : NULL,
                             object_release_link_property,
                             prop);
    op->resolve = object_resolve_link_property;
    return op;
}

最直观的实现，就是 gpio_irq，通过object_property_add_link来连接两个 qdev

void qdev_init_gpio_out_named(DeviceState *dev, qemu_irq *pins,
                              const char *name, int n)
{
    int i;
    NamedGPIOList *gpio_list = qdev_get_named_gpio_list(dev, name);

    assert(gpio_list->num_in == 0 || !name);

    if (!name) {
        name = "unnamed-gpio-out";
    }
    memset(pins, 0, sizeof(*pins) * n);
    for (i = 0; i < n; ++i) {
        gchar *propname = g_strdup_printf("%s[%u]", name,
                                          gpio_list->num_out + i);

        object_property_add_link(OBJECT(dev), propname, TYPE_IRQ, // link 来连接两个 qdev
                                 (Object **)&pins[i],
                                 object_property_allow_set_link,
                                 OBJ_PROP_LINK_STRONG);
        g_free(propname);
    }
    gpio_list->num_out += n;
}

参考：

Learning Qemu Docs

https://gevico.github.io/learning-qemu-docs/
