ARM ACE

时间轴

2025-10-31

init

参考文档：

Arm Architecture Reference Manual Armv8

https://developer.arm.com/documentation/ddi0487/fc/

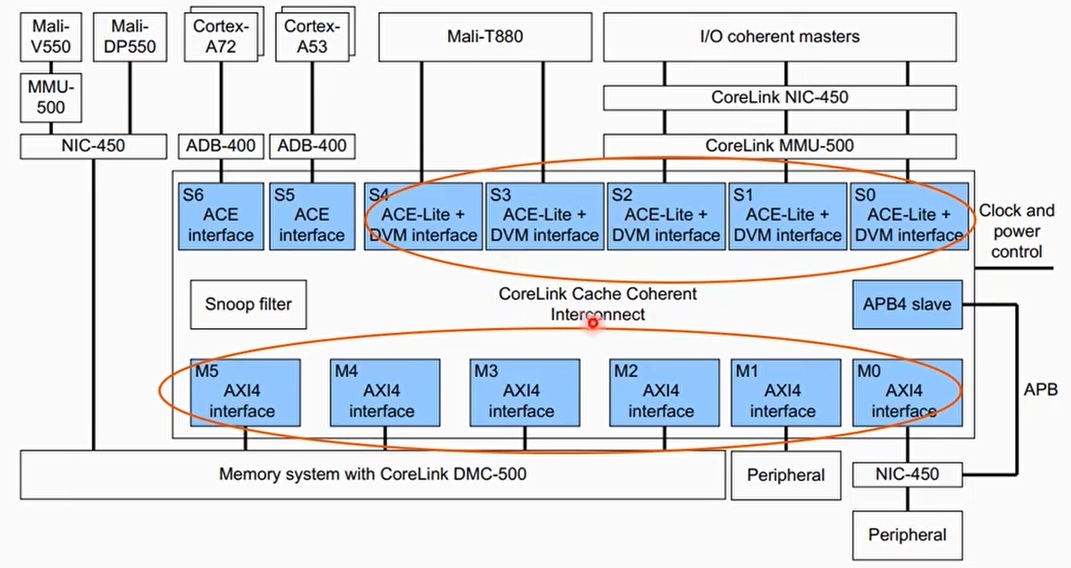

ACE

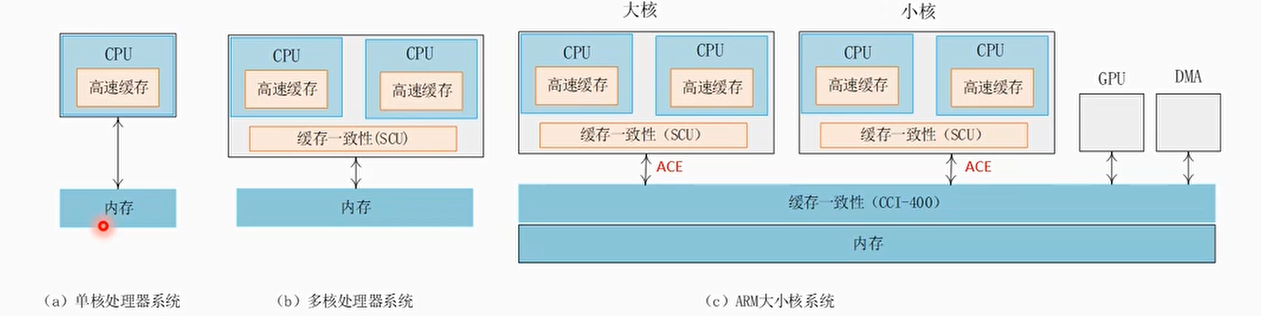

• ACE（AXI Coherency Extensinos）是基于AXI总线的硬件缓存一致性解决方案
• 关注系统级的缓存一致性

最早是从大小核架构的Cortex-A15/A7开始支持ACE接口

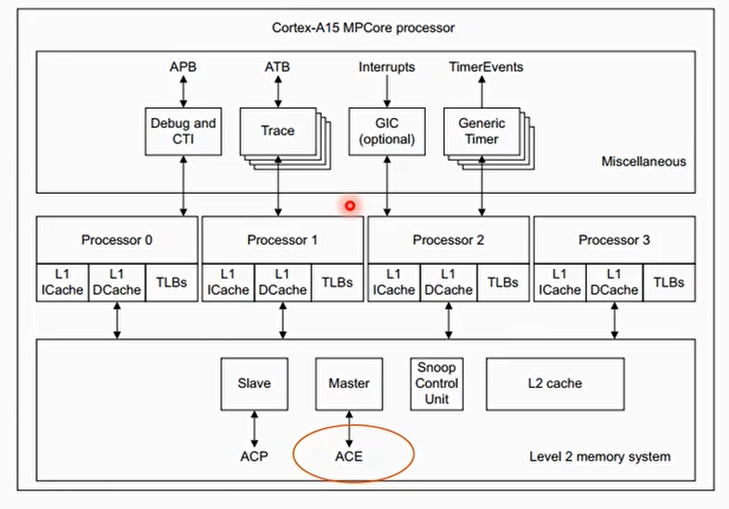

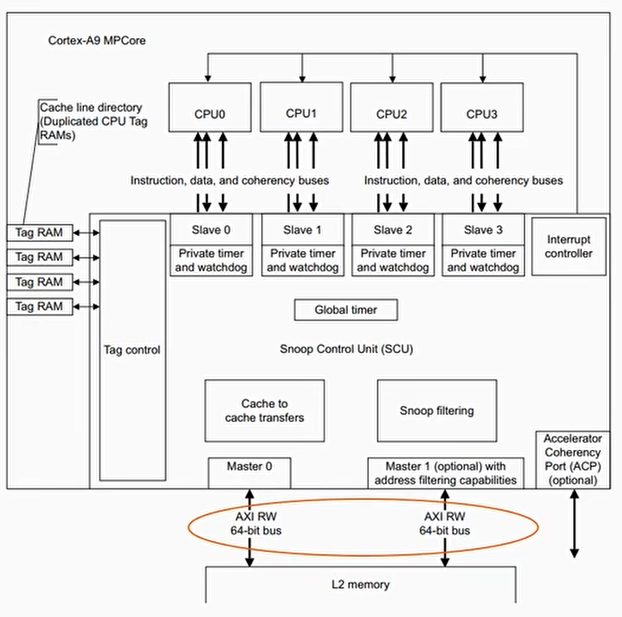

Cortex-A9不支持ACE接口，通过AXI接口连接到L2和Memory

Cortex-A15支持ACE接口，大小核架构下，大cluster和小cluster通过ACE连接到CCI总线上

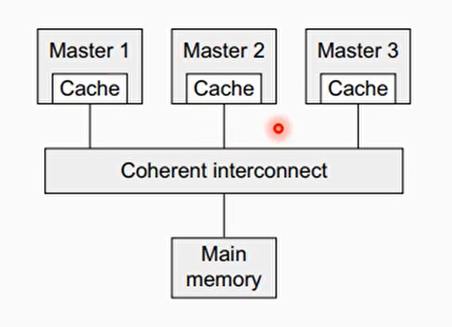

• 三个master,都有本地cache。ACE允许对同一个内存地址这三个master都有相同的cache拷贝
• 这里master一般指的是CPU cluster或者具有cache的控制器
• ACE保证对一个给定的地址，所有master都能访问到正确的数据

ACE关注带cache的master之间的系统缓存一致性问题，例如Cortex-A72族与Cortex-A53族

ACE-Lite用于连接不带cache的硬件IO设备，但是这些设备需要访问系统缓存一致性的内存，例如GPU，SMMU等，DVM interface用于broadcast TLB invalidation

ACE实现的基本思路

• 需要实现一种snoop机制来保证多个master的cache一致性
  • 在AXI的基础上新增信号线以及新的传输事务来实现snooping
  • 在AXI基础上新增新的传输通道
  • 实现5个state的cache状态转换机制（因为有的master使用MESI有的master使用MOESI等）
• ACE支持memroy barrier（ACE5移除）
• ACE支持exclusive access
• ACE支持DVM

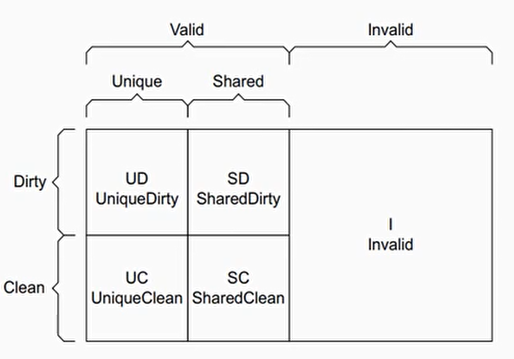

ACE的状态机

• valid：cache line有效
• invalid：cache line无效

• unique：表示这个cache line是独占，只有当前master有
• shared：多个master都有这个cache line的拷贝

• clean：表示cache line的内容和内存一致
• dirty：cache line的内容和内存不一致，需要稍后写回到内存

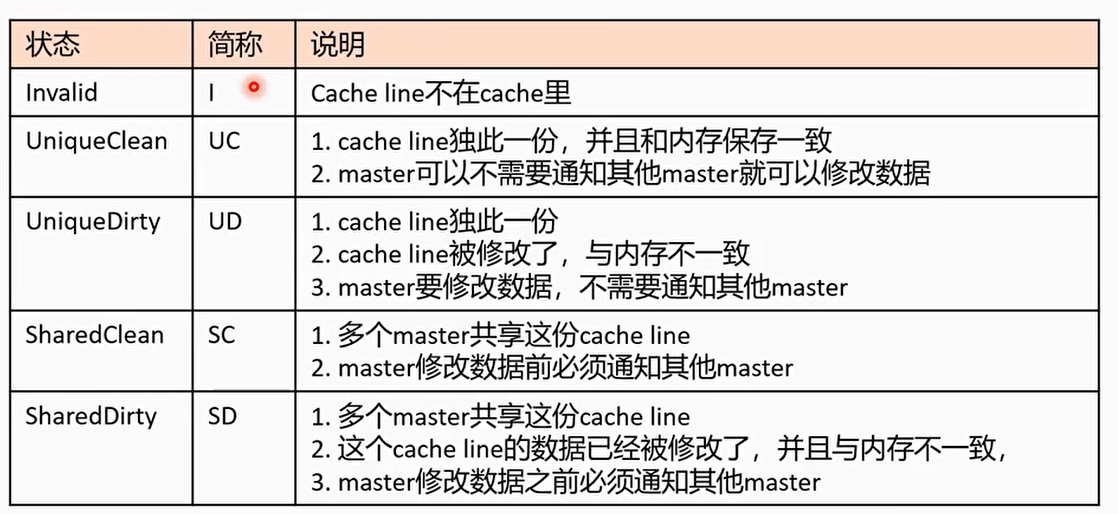

类似MOESI协议

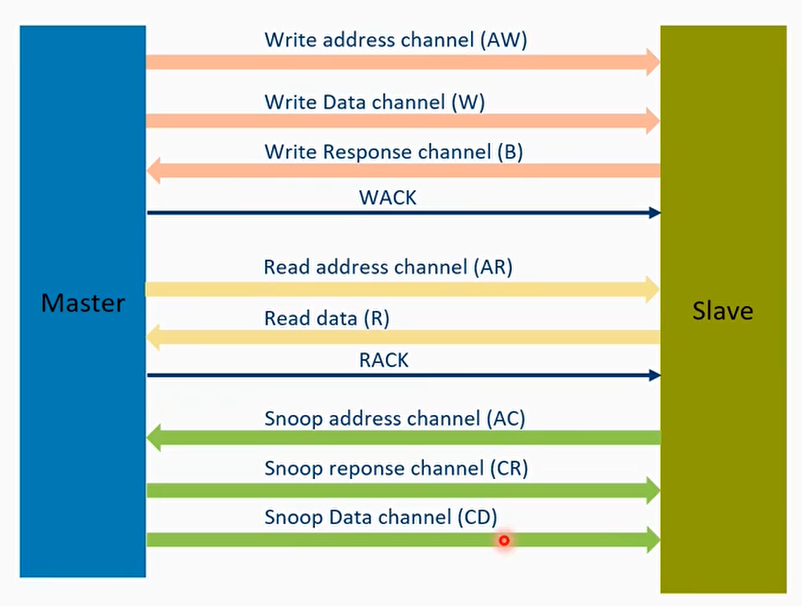

ACE新增的channel

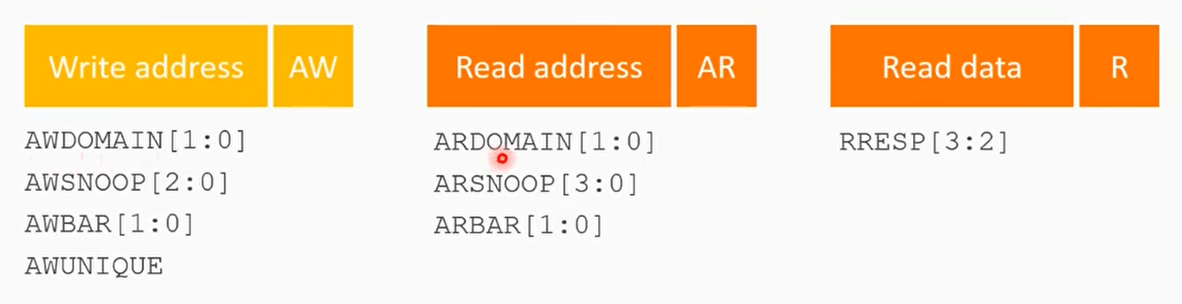

ACE新增的信号

• AxDOMAIN：用来指示shareability domain:
  • Nono-shareable，Inner Shareable，Outer Shareable，System
• AxSNOOP：用来指示snoop传输事务类型
• AxBAR：表示发起一个barrier事务（ACE5移除）
• AWUNIQUE：用于优化写传输事务的cache状态转换

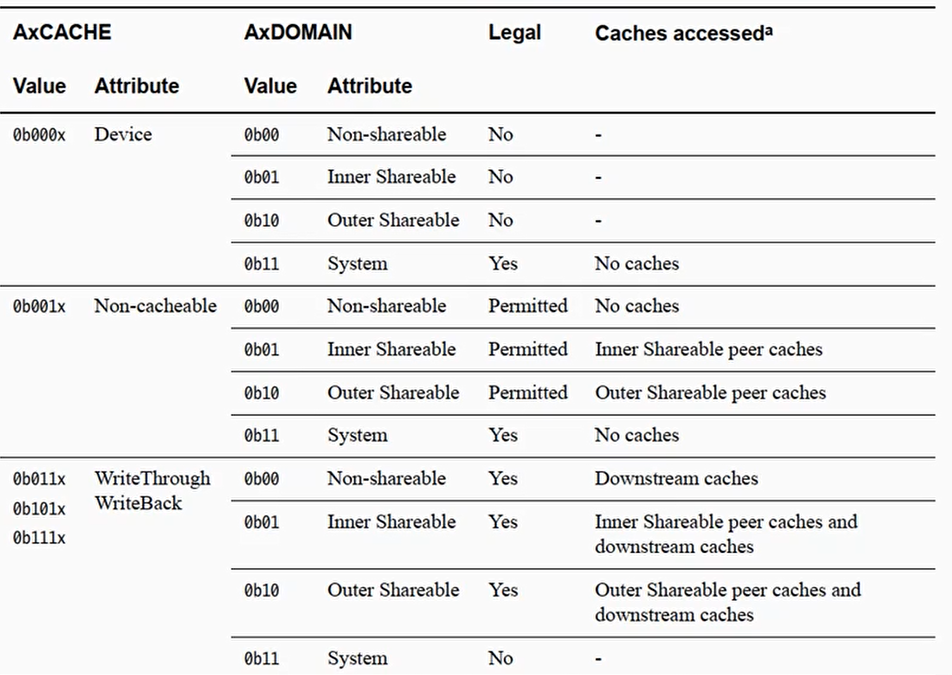

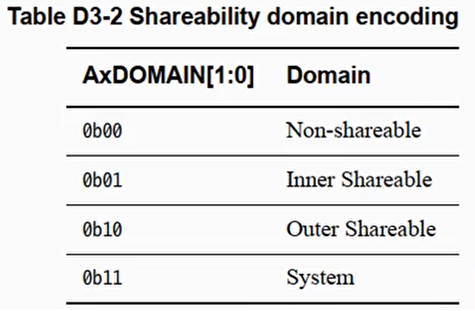

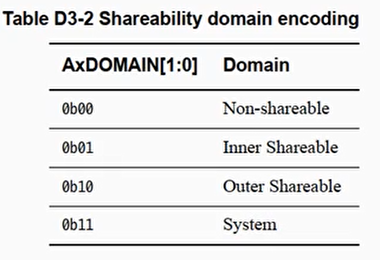

AxDOMAIN信号线

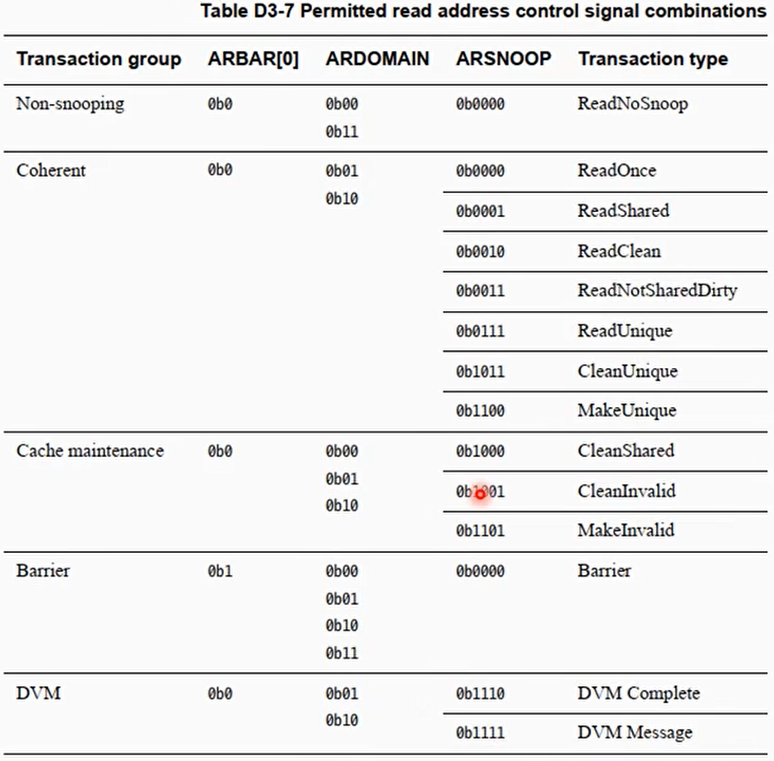

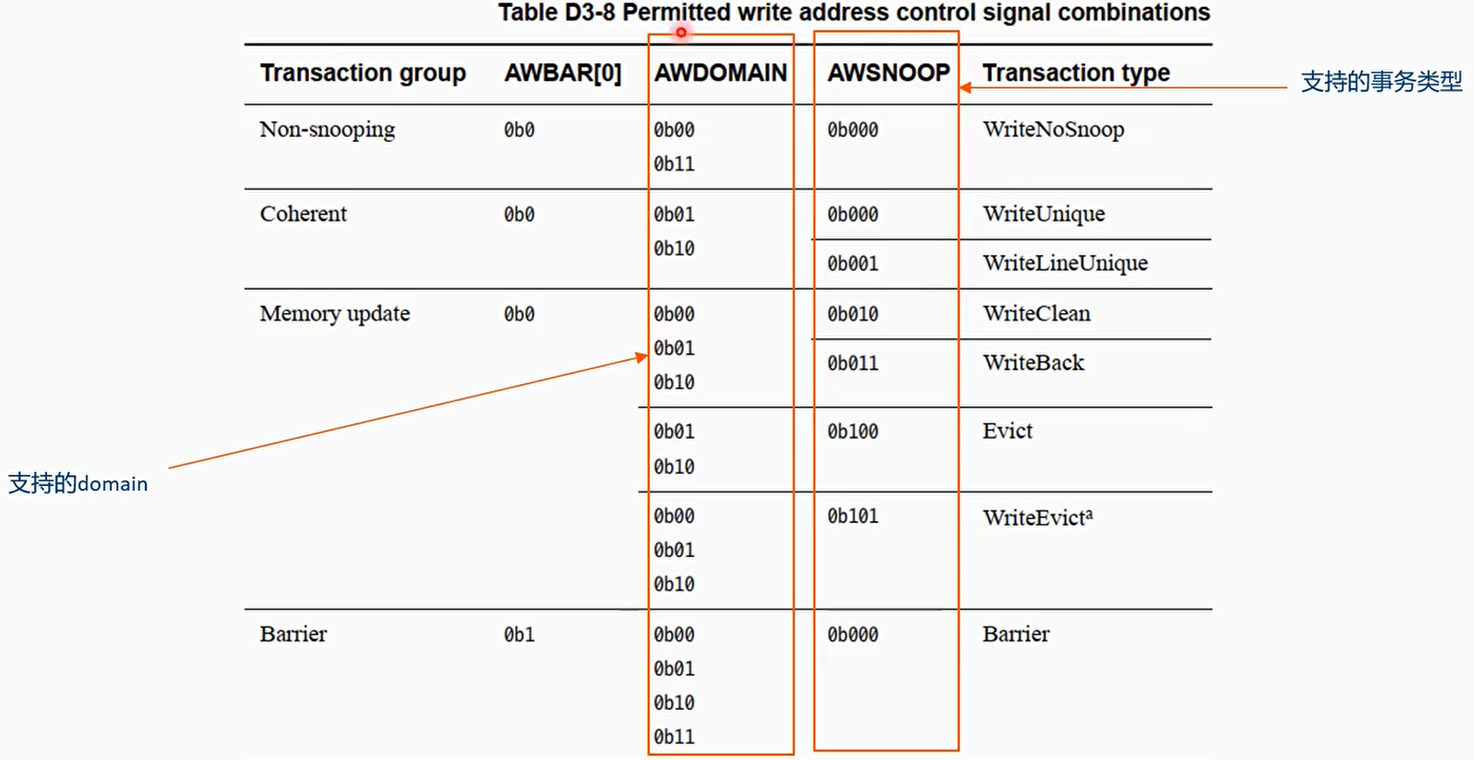

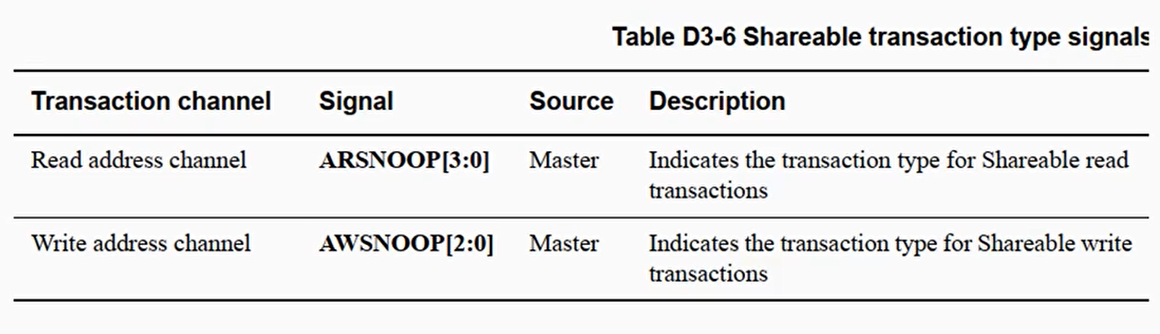

AxSNOOP信号线

• AxSNOOP：用来指示snoop传输事务类型
  • Non-snooping
  • Coherent
  • Memory update
  • Cache维护
  • DVM
  • barrier

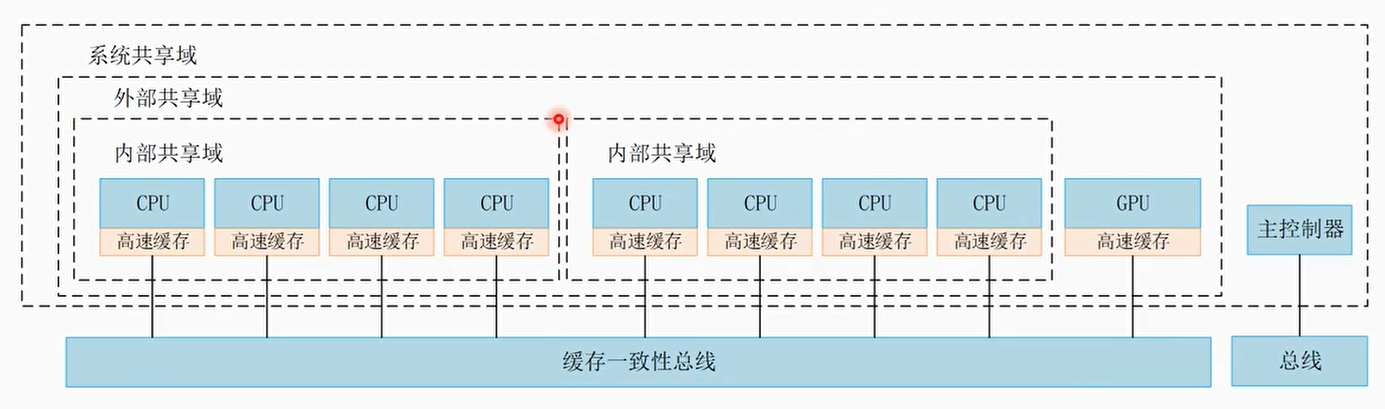

shareability domains

• 在发起coherency或者barrier传输事务之前，master用来确定这些事务传输应该发送给哪些master

  • Coherent事务：确定哪些master可能有这个数据的拷贝，用来发送snoop事务
  • Barrier事务：确定与哪些master会建立排序的关系，以及barrier事务要传播到多远

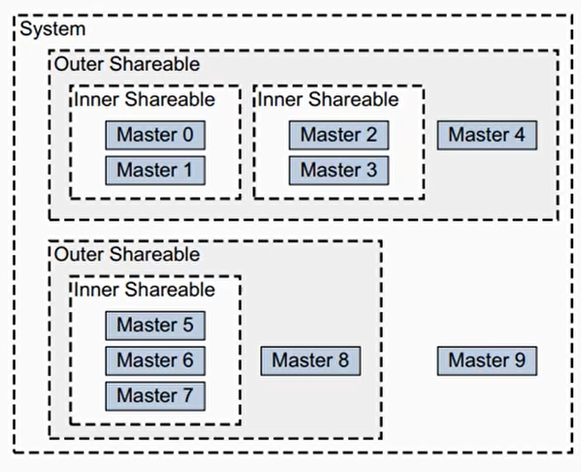

• 支持4种shareability域：

  • Non-shareable：仅仅包含一个master
  • Inner Shareable
  • Outer Shareable
  • System

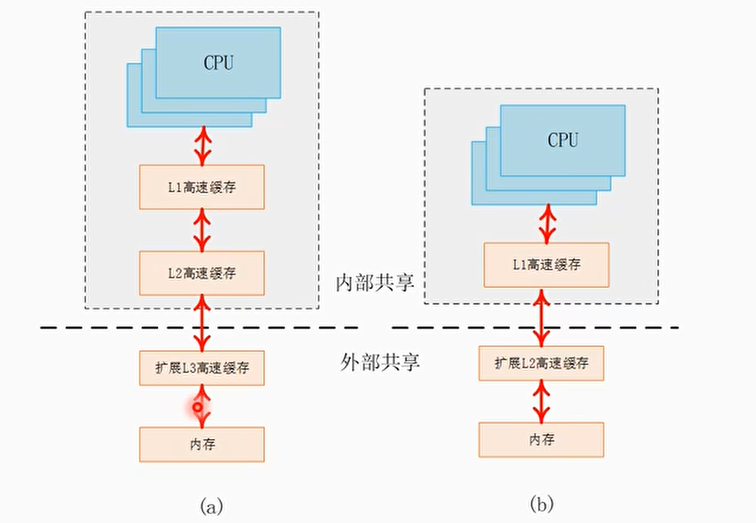

• Inner share：通常是指CPU内部集成的高速缓存，它们最靠近处理器核心，例如Cortex-A72核心内部可以集成L1和L2高速缓存
• Outer share：通过系统总线扩展的高速缓存，例如连接到系统总线上的扩展L3高速缓存

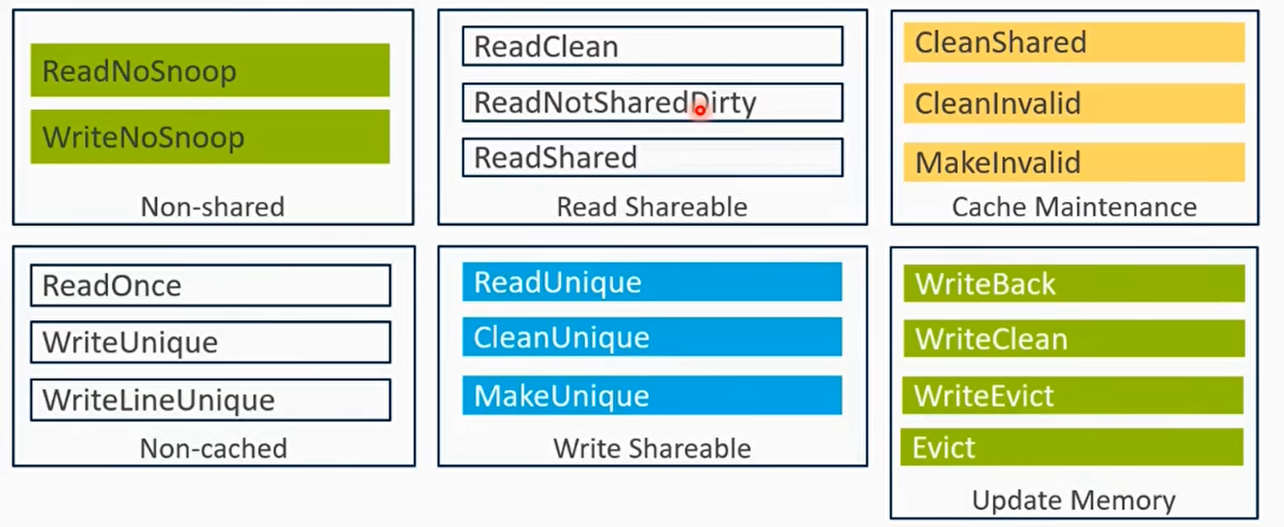

Snoop事务

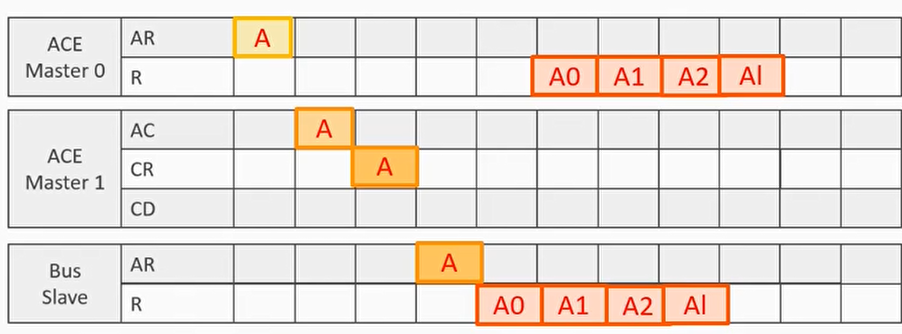

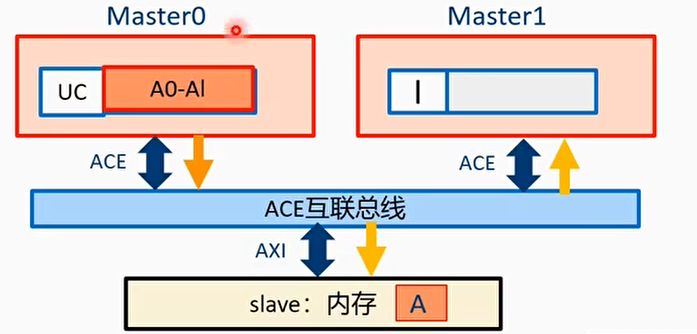

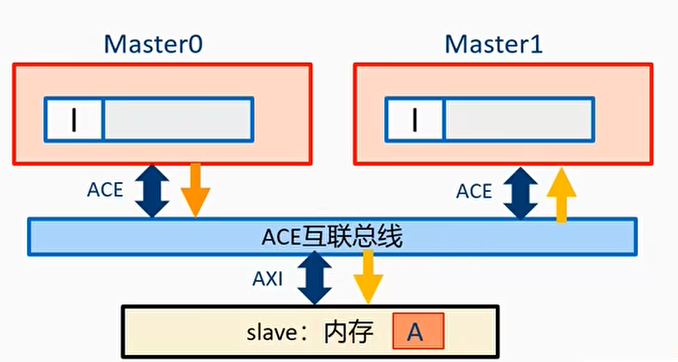

例子1：shareable read and miss

最终：

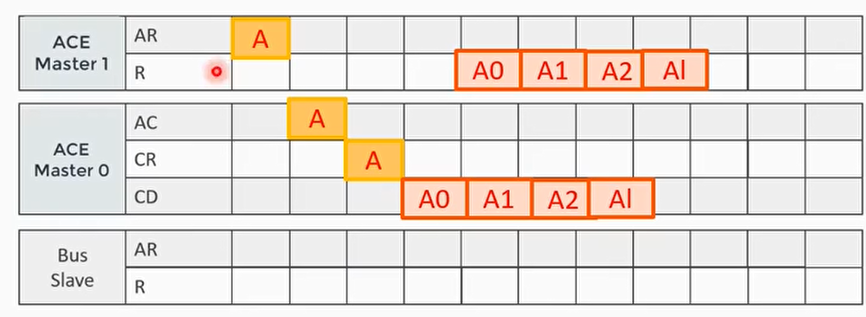

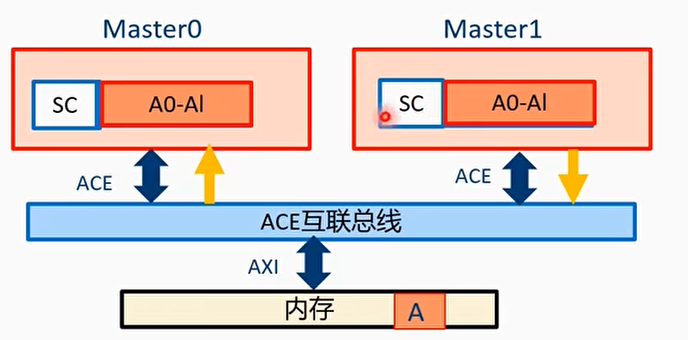

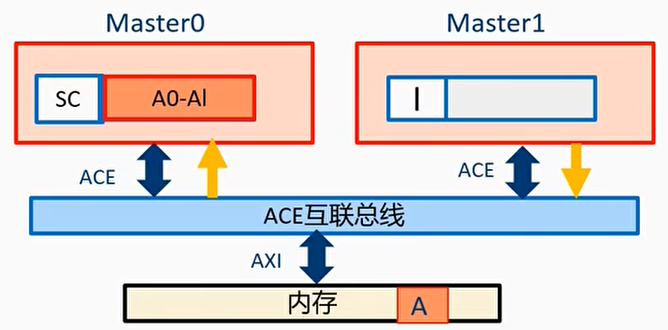

例子2：shareable read and hit

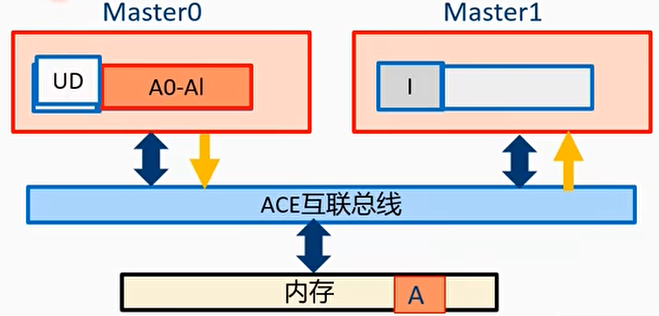

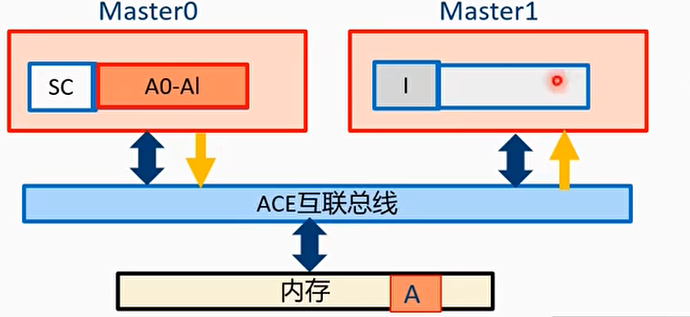

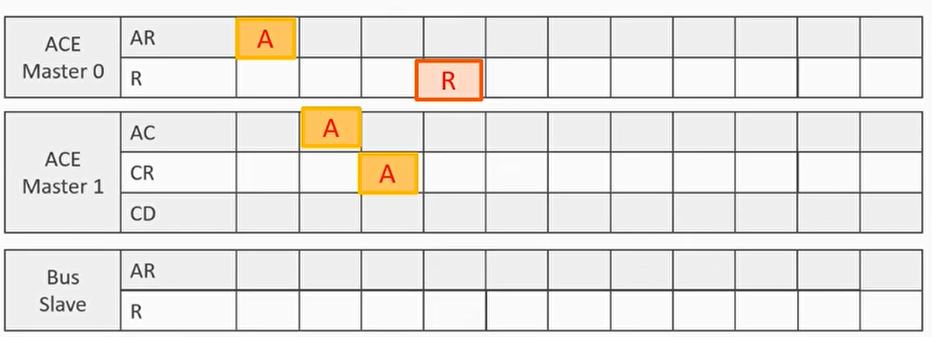

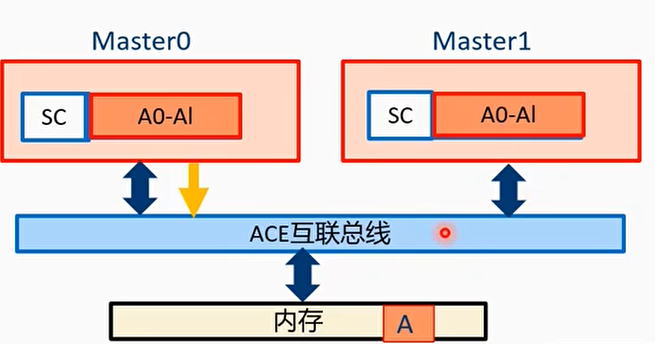

例子3：shareable write 1（full cache line）

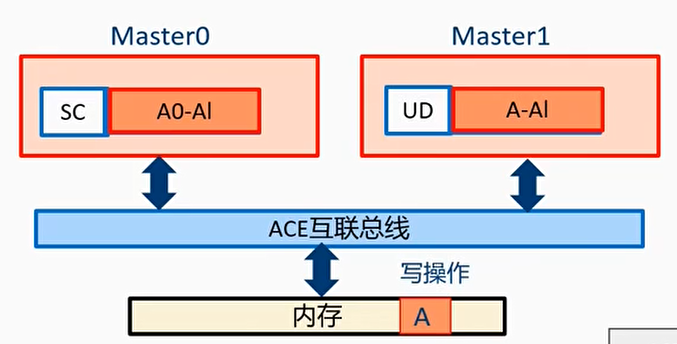

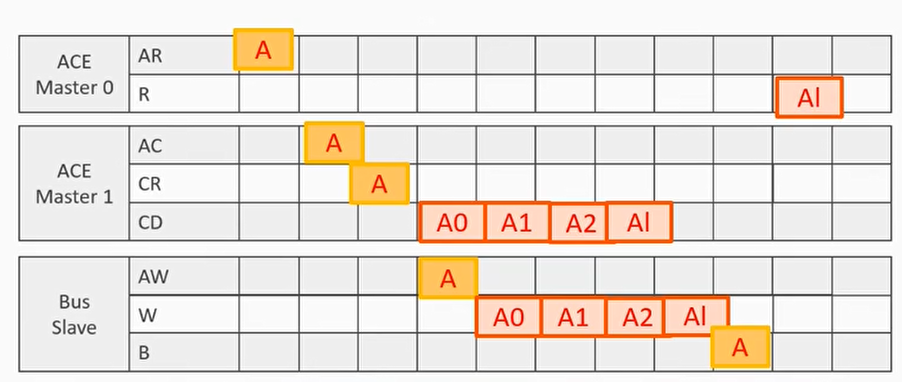

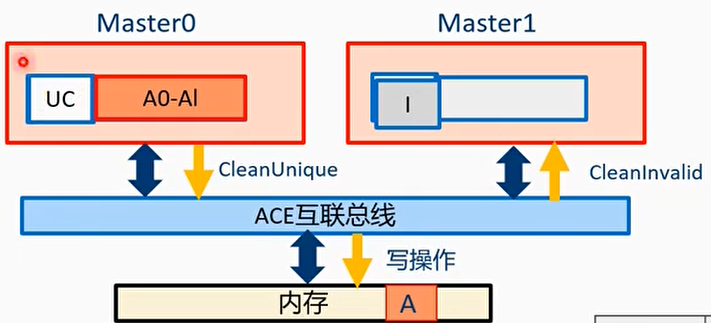

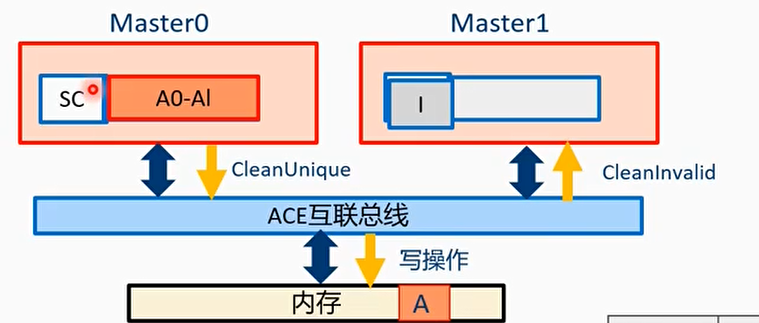

例子4：shareable write 2（partial cache line）

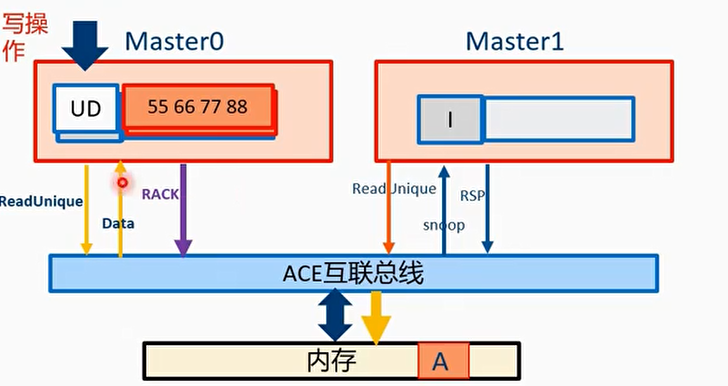

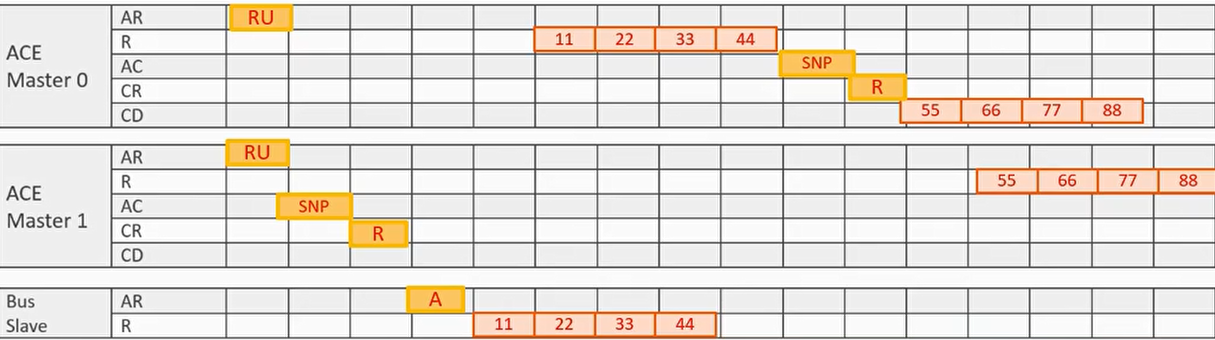

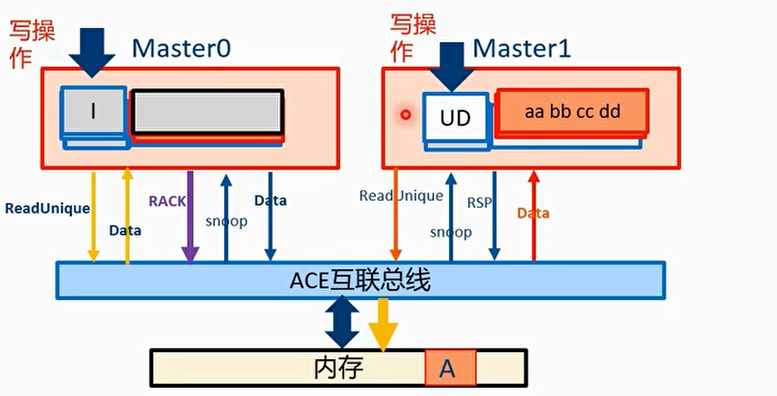

例子5：同时发起ReadUnique写操作

1. T0时刻Master0和Master1的cache line状态都是I，地址A的初始化值为0x11223344
2. T时刻, Master0和Master1同时发起对地址A写入操作
   • Master0想对地址A写入：0x555667788
   • Master1想对地址写入：0xaabbccdd

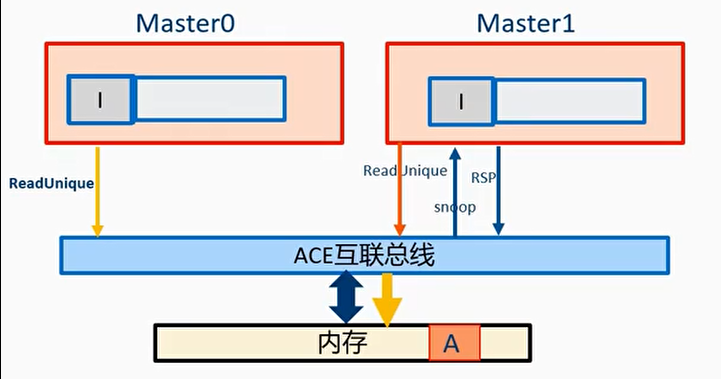

总线会做一个仲裁，处理完一个的请求后再去处理另外一个

RACK和WACK信号线

• 在例子5中使用了RACK信号线：表示ReadUnique事务已经完成
• 在AXI总线上，支持多个outstanding的传输和乱序传输，不过在ACE中，很有可能会出现cache一致性问题
• RACK信号线用来表示一个读事务已经完成
• WACK信号线用来表示一个写事务已经完成
• 互联总线IP使用RACK/WACK信号线来保证，之前对一个地址的传输事务已经处理完成才能给其他master发送其他transaction的snooping
• 对于读transcation，当RLAST信号拉高之后表明最后一个读transfer完成，然后master才能发送一个read acknowledge信号
• 对于写transcation，当write response channel发送response握手之后，master才能发送WACK信号

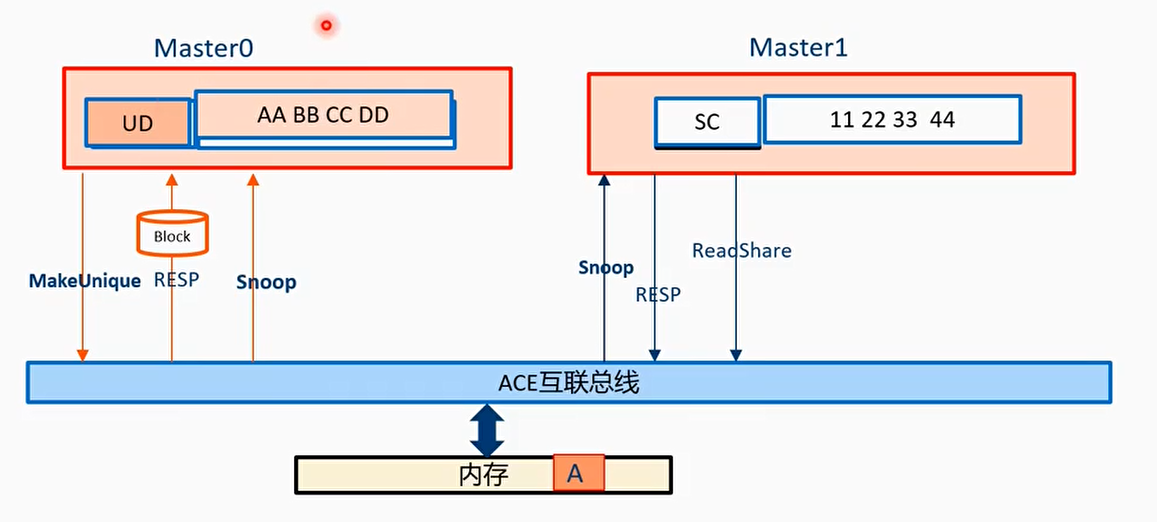

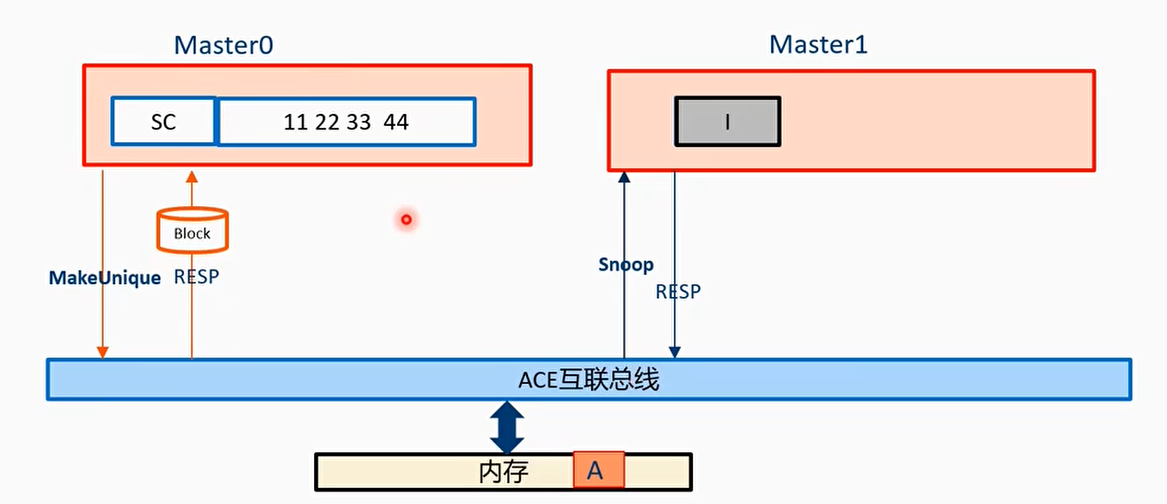

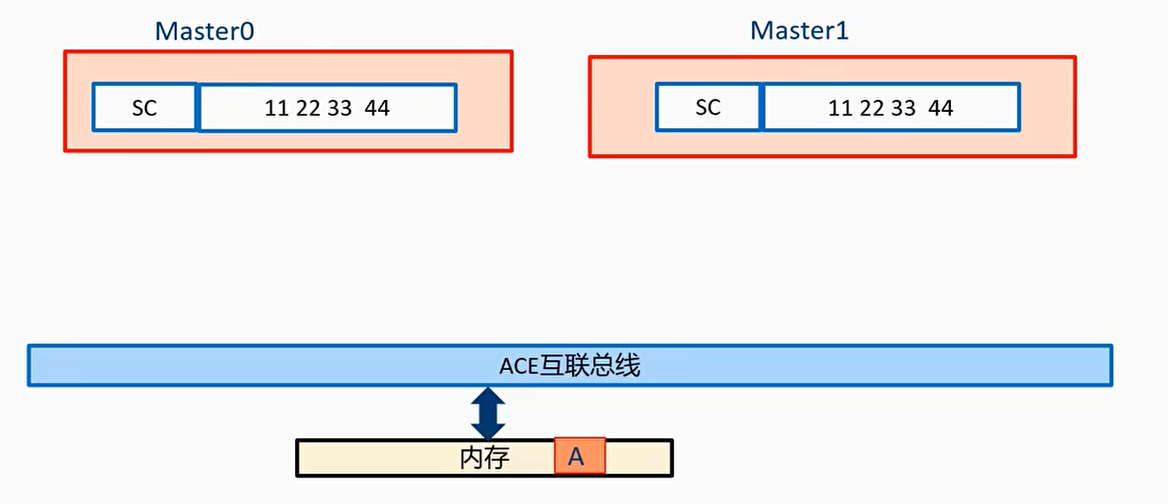

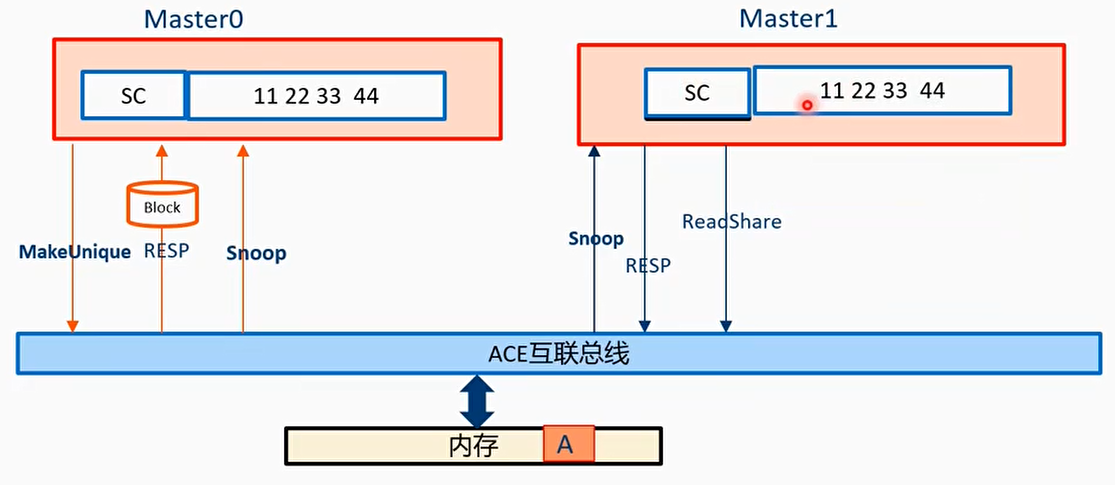

例子6：RACK信号线的使用-问题引入

T0时刻：Master0和Master1的cache line状态都是SC

T1时刻：Master0想对地址A数据改写为：0xAABBCCDD

T2时刻：Master1对地址A进行读操作

Root Cause

Master1发起ReadShared事务的时候，master1以为前面的master0的MakeUnique事务已经完成了，但是实际上它是blocking在某个中间的状态，还没有完成

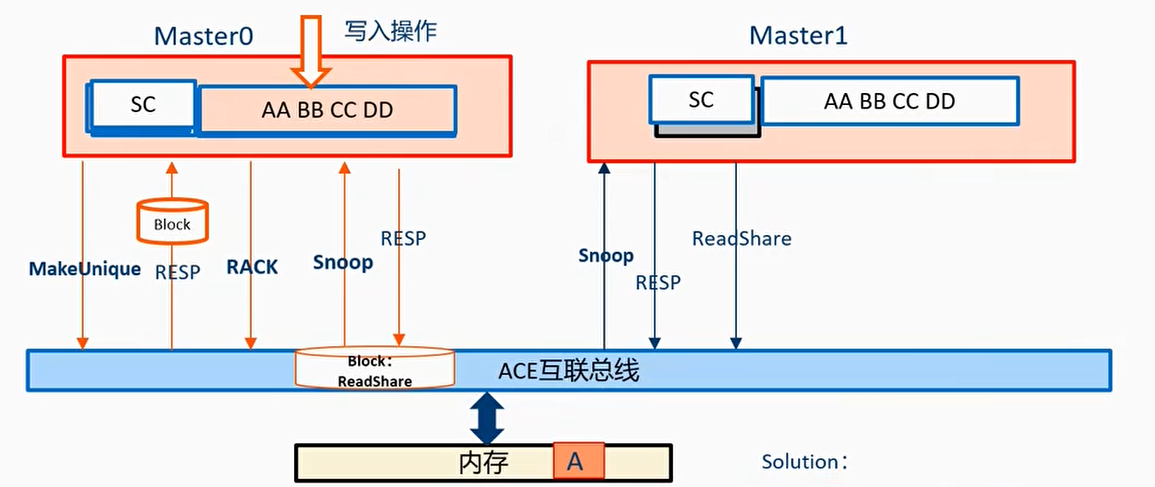

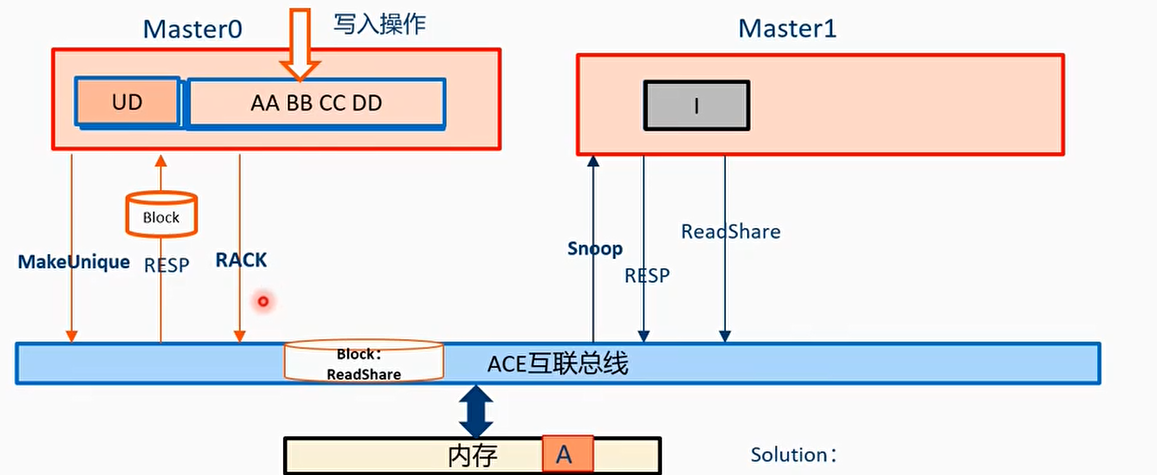

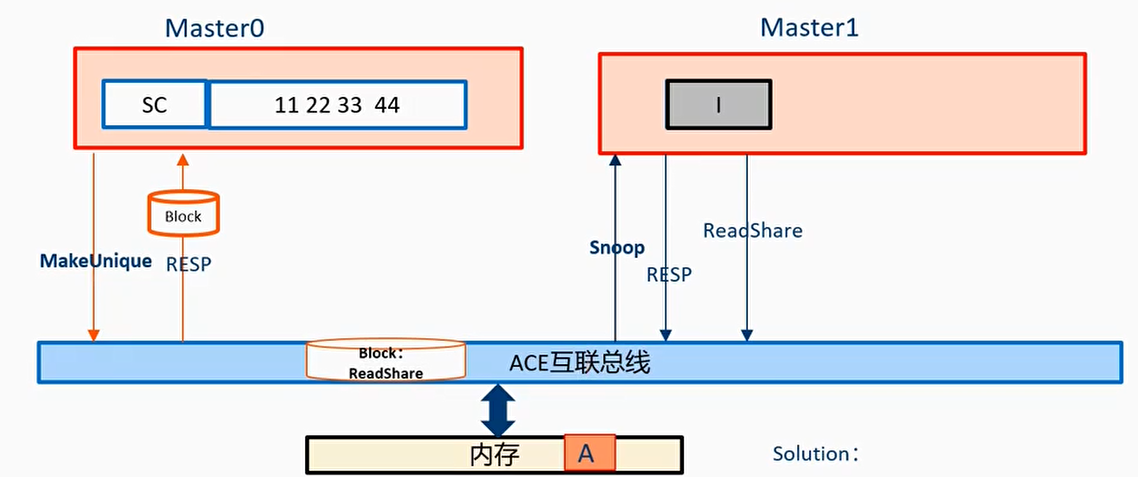

例子6：RACK信号线的使用-问题解决

Solution：Master0使用RACK信号来告诉总线IP：MakeUnique事务已经完成了，总线才能发起其他的snoop相关的事务

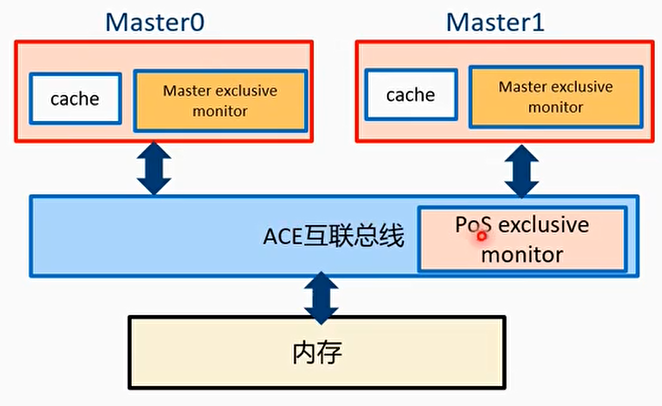

exclusive access

• Exclusive access的流程

  • 执行exclusive load
  • 计算
  • 执行exclusive store
    • 如果有其它master对这个地址写操作，fail
    • 如果没有其他master对这个地址写操作，success

• 对于Non-shareable和System Shareable内存地址进行exclusive access，行为与AXI一样

• 对于inner share和outer share内存
  • Master exclusive monitor保证在exclusive load之后，没有其他master来写这个地址
  • 总线互联的PoS exclusive monitor实现访问序列化

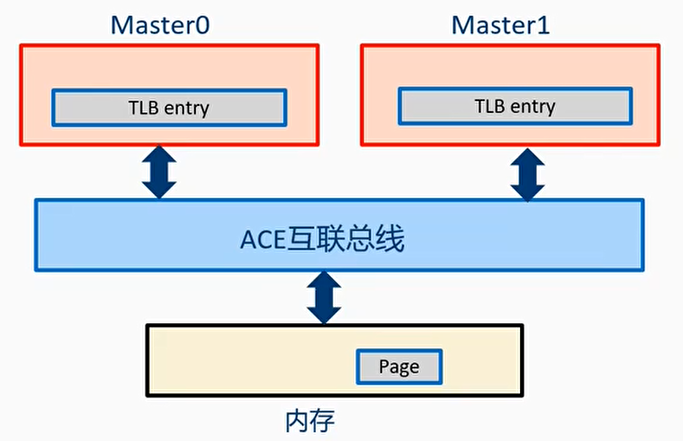

DVM（Distributed Virtual Memory）

• 发送广播到其他master:
  • TLB invalidate
  • Branch Predictor Invalidate
  • Physical Instruction Cache Invalidate
  • Virtual Instruction Cache Invalidate
  • Synchronization

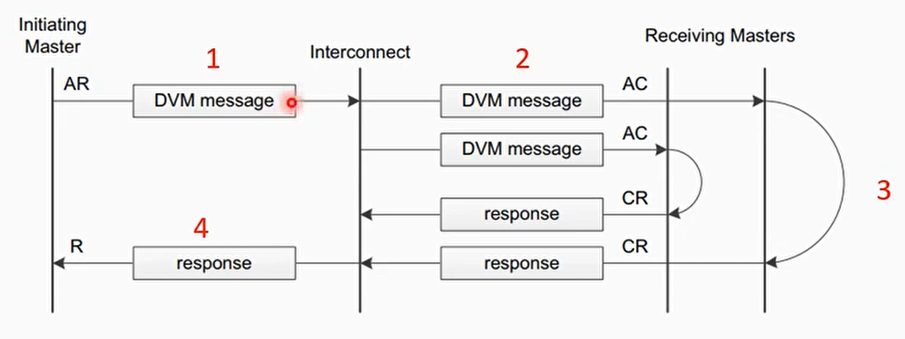

DVM传输事务-DVM message transactions

DVM message事务处理流程：

1. Master通过read address channel发送DVM message请求
2. 总线收到后，发送snoop到其他master上
3. 其他master收到后，通过snoop response channel回应
4. 总线收集所有的回应之后，给initiating master通过read data channel发送一个回应包

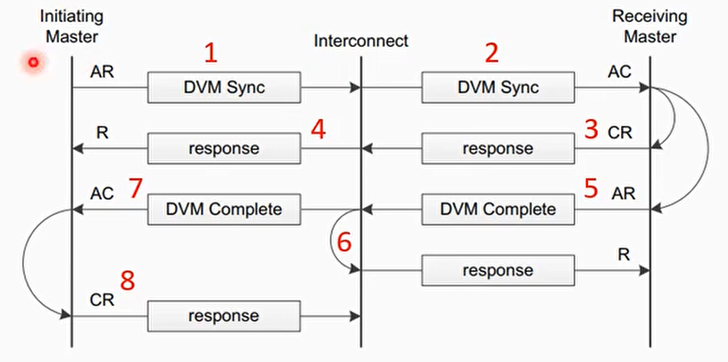

DVM传输事务-DVM Synchronization and DVM Complete transactions

DVM sync 和 complete 事务处理流程：

1. Initiating master 通过 read address channel 发出 DVM 同步请求
2. 总线收到后，给其他 master 发送 snoop 广播
3. 其他 master 收到后，通过 snoop response channel 发送回应。
4. 总线收集完所有回应包之后，通过 read data channel 给 initiating master 发送回应包。
5. 每个参与的 master 当完成了 TLB invalidation 之后，通过 read address channel 发送一个 DVM complete 事务。
6. 总线收到 DVM complete 之后，立马给 master 回应。
7. 当总线收集完所有参与 masters 的 DVM complete 事务之后，通过 snoop address channel 给 initaiting master 发送 DVM complete。
8. Initiating master 通过 snoop reponse channel 回应总线。

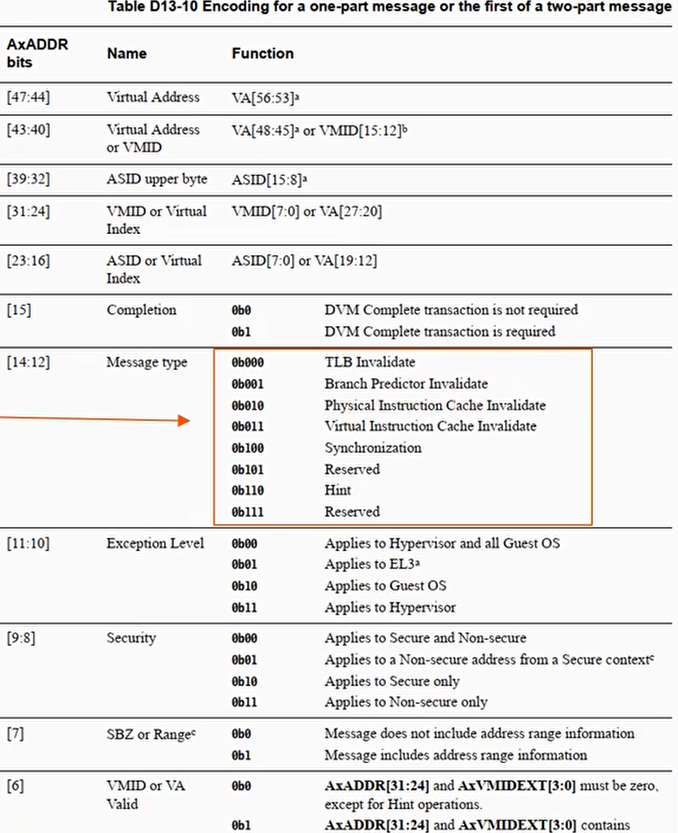

DVM message组包

对AxADDR不同的封装来实现不同的指令，例如TLBI

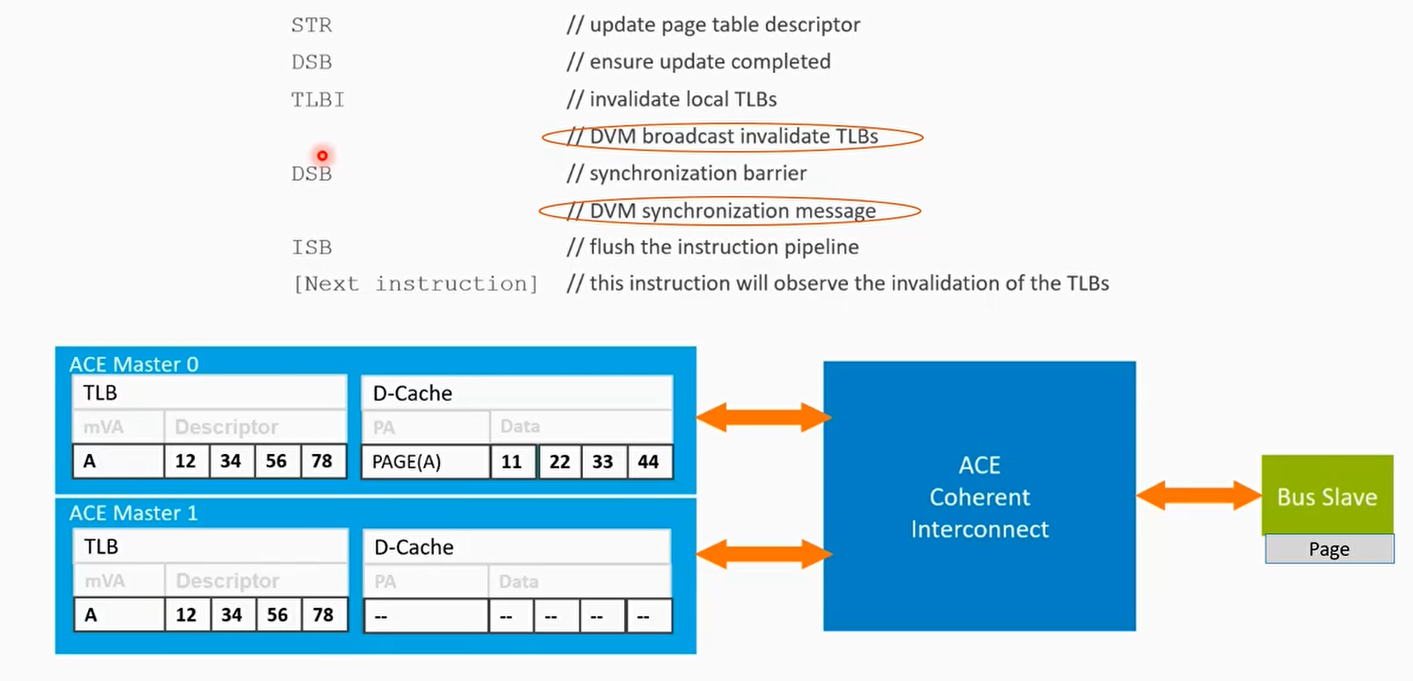

例子：修改PTE

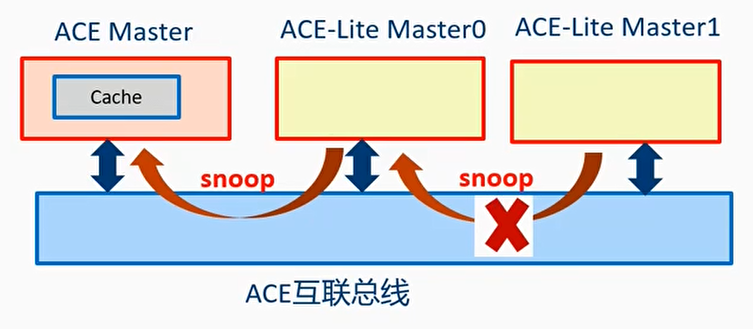

ACE-Lite

• ACE-Lite应用在不需要参与系统缓存一致性的硬件设备，例如没有本地cache的硬件设备
  • GPU
  • SMMU

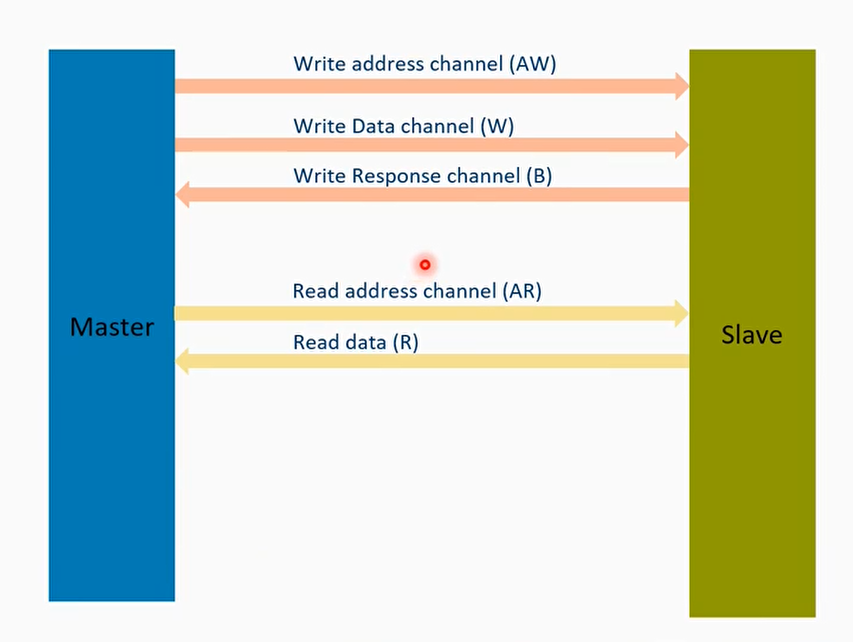

• ACE-Lite支持的事务
  • Non-coherent事务：ReadNoSnoop，WriteNoSnoop
  • 部分的coherent事务：ReadOnce，WriteUnique，WriteLineUnique
  • Cache维护事务：CleanShared，CleanInvalid，MakeInvalid

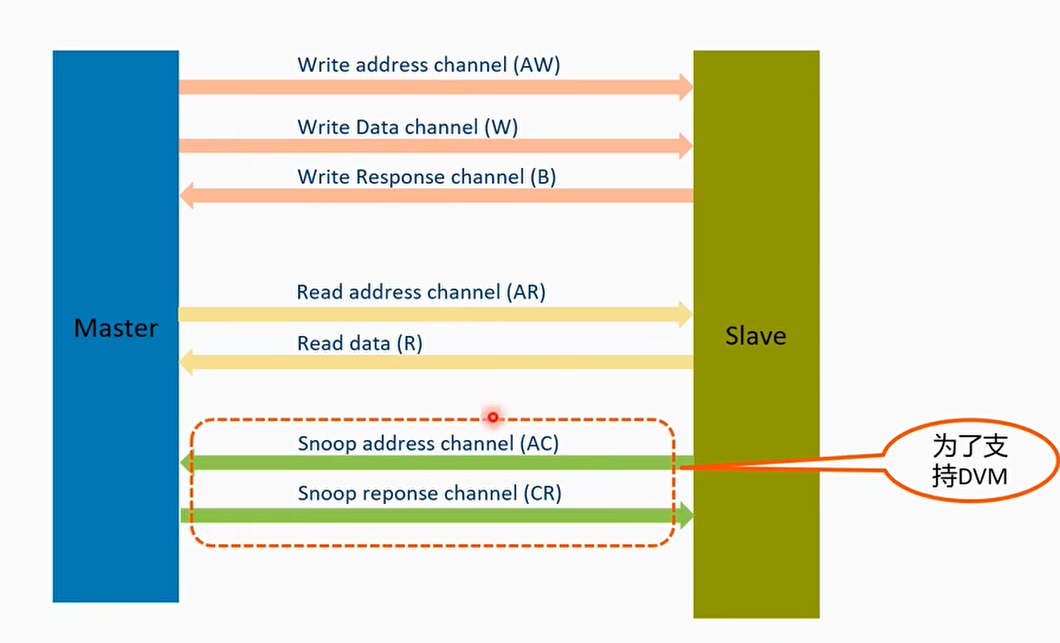

ACE-Lite + DVM组合

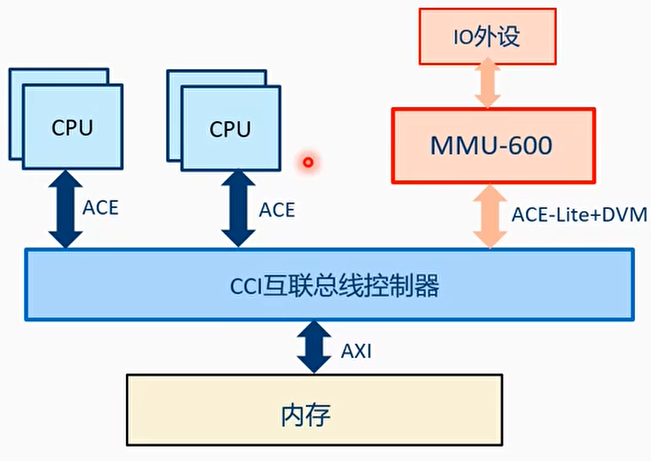

ACE-Lite+DVM应用场景

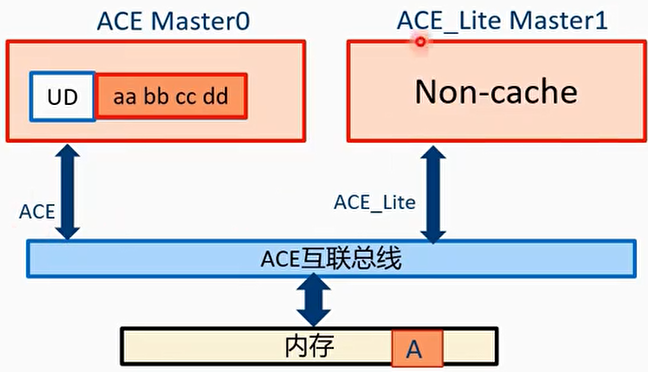

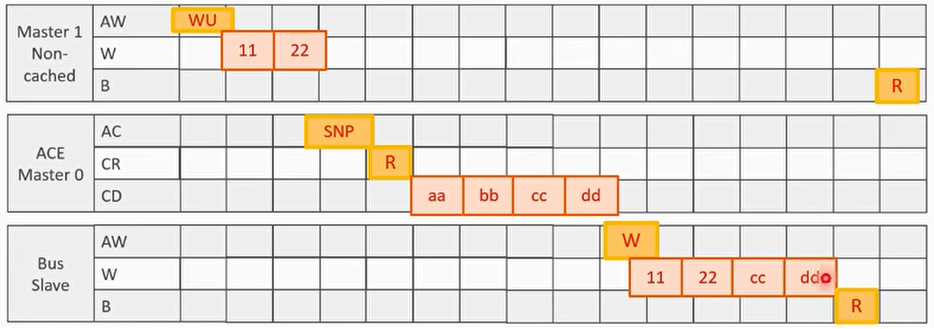

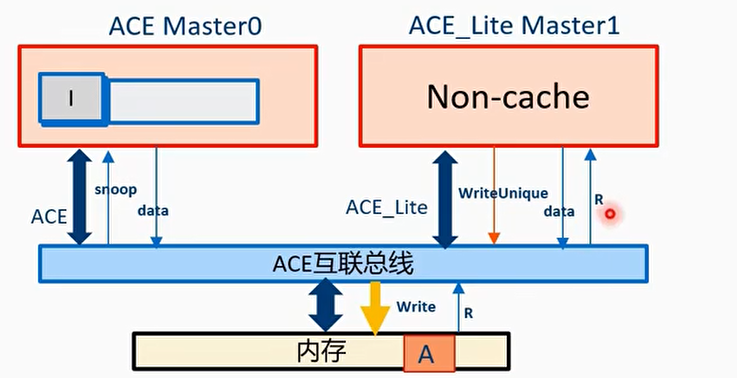

例子：ACE_Lite master执行partial write

1. T0时刻：Master0上cache line的状态为UD，假设cache line的值为：aa bb cc dd
2. T1时刻：master1往地址A执行partial cache line write操作，往里写入11 22
