本文介绍了ARM架构中TLB（Translation Lookaside Buffer）的基本概念、工作原理及其在ARMv8-A处理器中的实现。文章首先说明了TLB作为页表转换结果缓存的作用，以及页表基地址寄存器TTBR0_EL1和TTBR1_EL1的寻址规则，并介绍了TLB的映射方式（全相连和组相连）及Cortex-A72的两级TLB设计。随后，文章讨论了TLB的重名与同名问题，重点阐述了ASID（地址空间标识符）机制如何通过区分不同进程的TLB条目来解决进程切换时的同名问题，并说明了ASID的存储、宽度及Linux内核中的管理方式（包括位图分配和溢出处理）。此外，文章还介绍了页表项中nG属性用于标识全局或进程特有的TLB条目，以及连续块条目功能如何提高TLB缓存效率。最后，文章总结了TLBI指令的用途和格式，用于在操作系统修改映射后使陈旧的TLB条目失效。整体内容涵盖了TLB的关键技术

参考文档：

Arm Architecture Reference Manual Armv8

https://developer.arm.com/documentation/ddi0487/fc/

• ARMv8.6 芯片手册与TLB相关内容

  • D5.9章 Translation Lookaside Buffers（TLBs）

  • D5.10章 TLB maintenance requirements and the TLB maintenance instructions

TLB背景知识

TLB

• TLB是cache的一种
• TLB的表项：记录了最新使用的VA到PA的转换结果
• 页表基地址在 Translation Table Base Register（TTBR0_EL1 和 TTBR1_EL1）中指定。当 VA 的高位全为 0 时，使用 TTBR0 所指向的页表进行遍历；当 VA 的高位全为 1 时，使用 TTBR1。TLB 本身没有基地址，它是用于缓存页表转换结果的硬件单元。
• EL2 和 EL3 只有 TTBR0，没有 TTBR1。默认情况下（TCR_ELx.T0SZ = 16）可寻址范围为 0x0 到 0x0000FFFF_FFFFFFFF，但该范围可通过 T0SZ 字段调整。

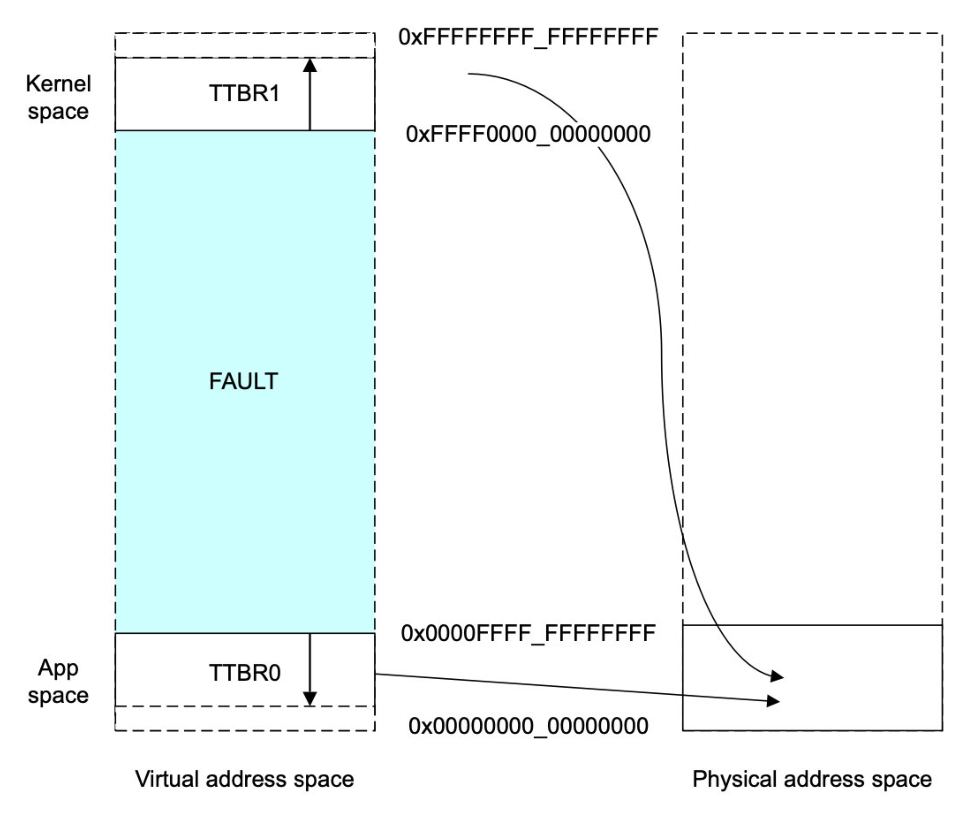

TTBR0_EL1和TTBR1_EL1

• TLB 支持全相连（fully-associative）和组相连（set-associative）等映射方式。
• Cortex-A72 采用两级 TLB 设计，类似 2 级 cache 的设计思路。
  • L1 instruction and data TLBs（全相连）
    • 48-entry fully-associative L1 I-TLB
    • 32-entry fully-associative L1 D-TLB
  • L2 unified TLB：4-way set-associative of 1024-entry L2 TLB（组相连）

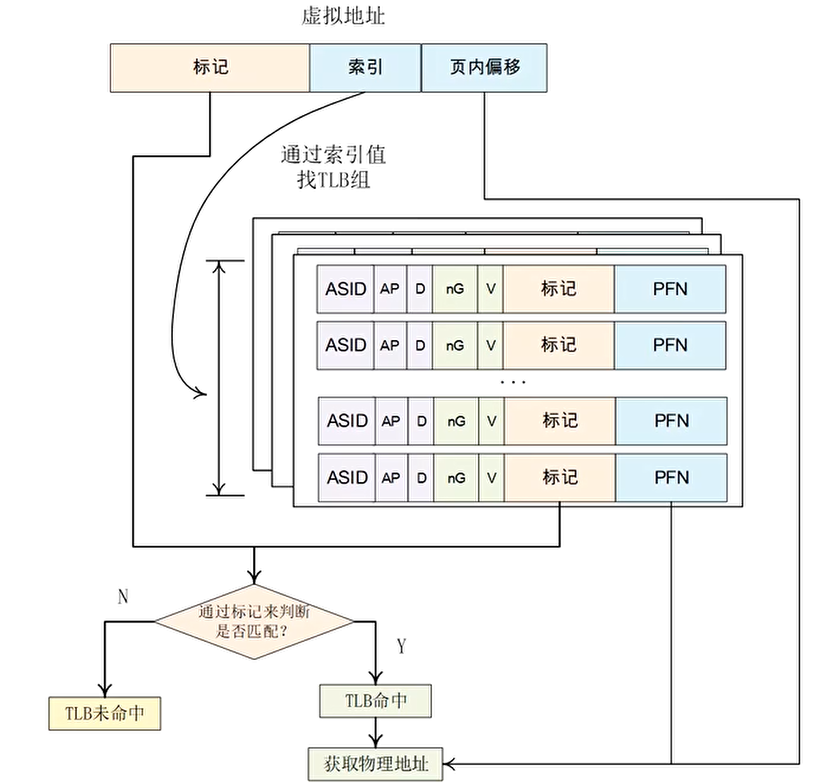

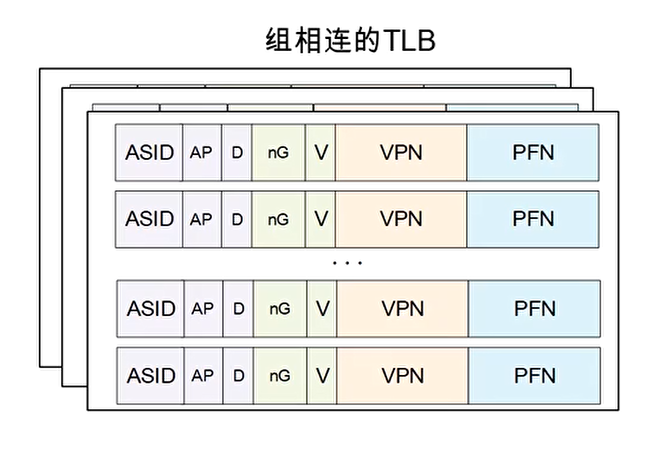

组相联TLB

每个 TLB 条目通常不仅包含物理地址和虚拟地址，还包含诸如内存类型、缓存策略、访问权限、地址空间 ID
（ASID）和虚拟机 ID（VMID）等属性

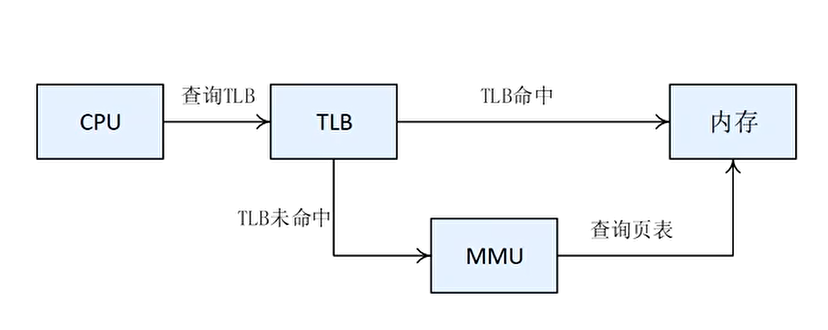

使用TLB

TLB的重名（别名）问题

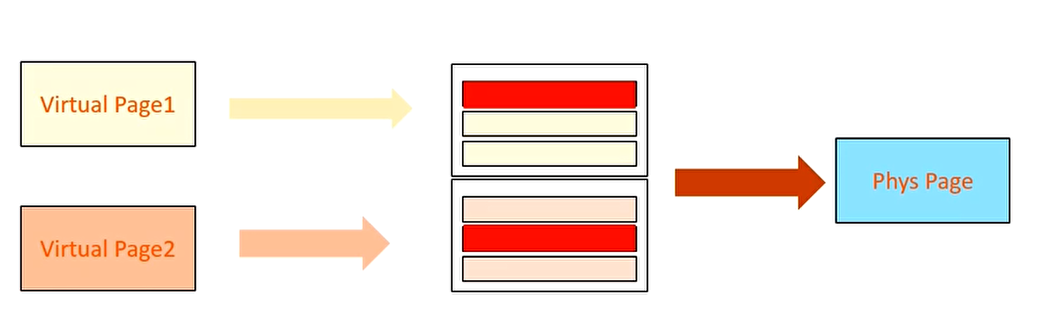

TLB的重名问题

虽然 VP1 和 VP2 在 TLB 里缓存了两个不同的 TLB entry，但是 TLB entry 里的 PFN 都指向同一个物理页（Phys Page），所以不会产生别名问题

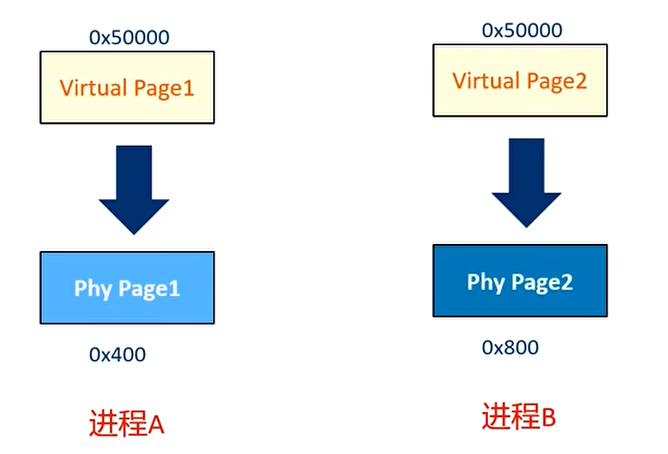

TLB的同名问题

相同虚拟地址映射不同物理地址

进程 A 切换到进程 B 时，旧进程使用的 TLB 对新进程来说是无用数据，并且可能产生同名问题。如果直接在进程切换时 invalidate TLB，那么性能上会有较大损失。解决方法就是使用 ASID（Address Space Identifier） 技术

ASID（Address Space Identifier）

• 全局类型的TLB：内核空间是所有进程共享的空间

• 进程独有类型的TLB：用户地址空间是每个进程独立的地址空间

• ASID机制用来实现进程独有类型的TLB

• ARMv8 的 ASID 存储在 TTBR0_EL1 或者 TTBR1_EL1 中，其中 TCR 寄存器的 A1 域可以选择使用哪个 TTBR 的 ASID

• ASID支持8位或者16位

  • 8位宽的ASID，最多支持256个ID
  • 16位宽的ASID，支持65536个ID

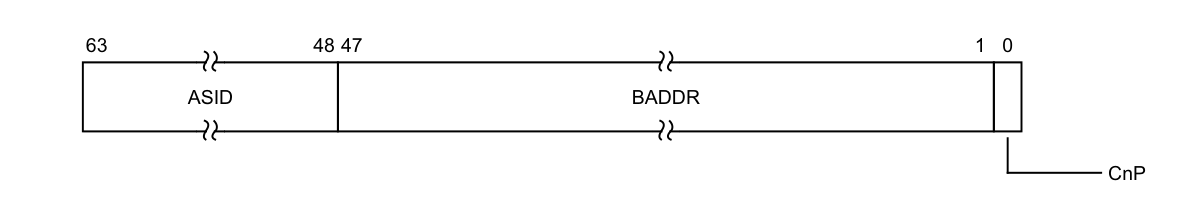

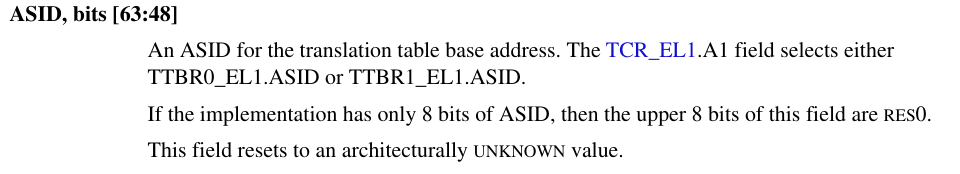

ASID

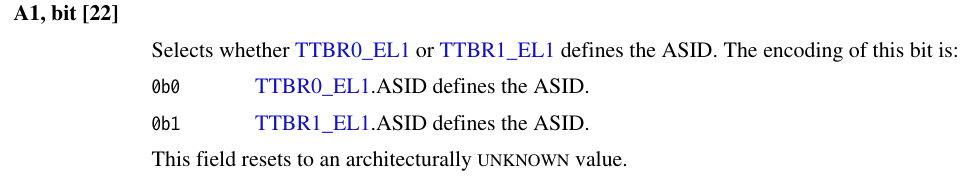

TCR_El1.A1 filed selects TTBR0_EL1.ASID or TTBR1_EL1.ASID

TCR_EL1 中定义：

TCR_EL1.A1

TLB 可以识别哪个 TLB entry 属于哪个进程（通过 ASID 字段），这是解决 TLB 同名问题的核心思想。这样进程切换时只需刷掉被切换进程的 TLB entry，而其他进程的 TLB entry 可以保留

操作系统常使用位图的方式管理ASID，一般不会用进程的PID

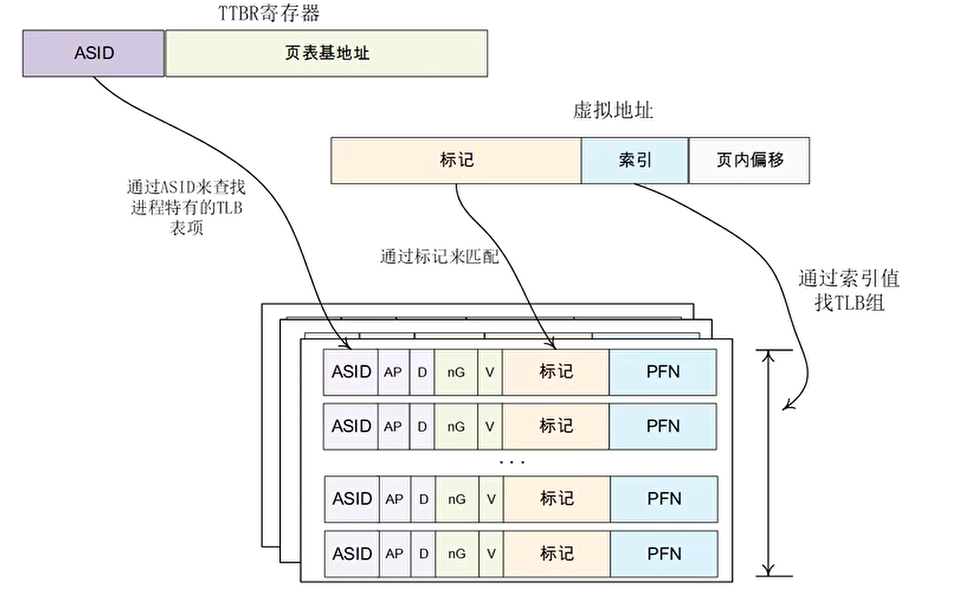

通过ASID来查找进程特有的TLB表项

此外，ARMv8-A 架构提供线程 ID 寄存器供操作系统软件使用。这些寄存器没有硬件意义，通常由线程库作为每个线程数据的基本指针使用。这通常被称为线程本地存储（TLS）。例如，pthreads 库使用这一功能，包括以下寄存器：

• 用户读写线程 ID 寄存器（TPIDR_EL0）。
• 用户只读线程 ID 寄存器（TPIDRRO_EL0）。
• 线程 ID 寄存器，仅限特权访问（TPIDR_EL1）

Linux内核里的ASID

• Linux 内核早期版本（ARM64 架构）为每个进程分配两个 ASID，即奇、偶数组成一对

  • 当进程运行在用户态时，使用奇数 ASID 来查询 TLB
  • 当程序陷入内核态运行时，使用偶数 ASID 来查询 TLB

  为每个进程分配两个 ASID 主要是为了解决熔断（Meltdown）漏洞问题，通过隔离用户态和内核态的 TLB 条目来防止侧信道攻击

  注：较新的 Linux 内核已采用基于时间戳的 ASID 回收策略（ASID 版本号机制），不再使用奇偶配对方式。

• 硬件的ASID的分配通过位图来分配和管理

• 进程切换的时候，需要把进程持有的硬件 ASID 写入到 TTBR0_EL1 寄存器里（用户空间使用 TTBR0_EL1 的 ASID 字段）

• 当系统中所有的硬件ASID加起来超过硬件最大值时会发生溢出，需要刷新全部TLB，然后重新分配硬件ASID

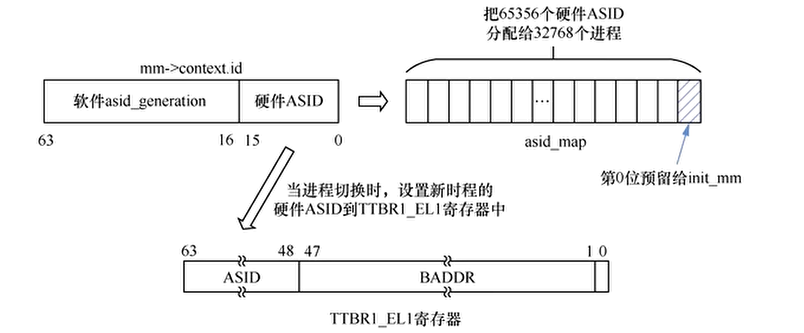

Linux内核的ASID

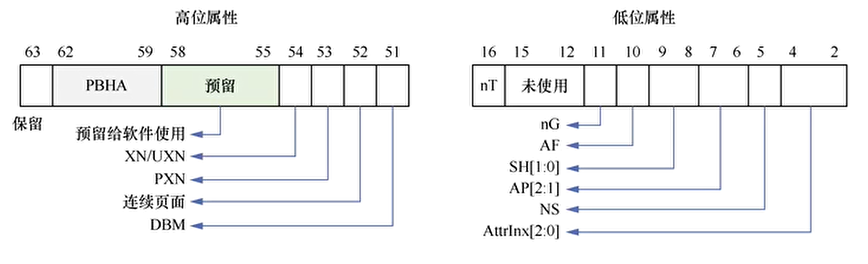

页表项中的nG属性

页表项中的nG属性

第11位nG:

• 1：表示这个页面对应的TLB页表项是进程特有的

• 0：表示是使用全局的TLB

TLB缓存一个块

ARMv8-A 架构提供了一个称为连续块条目的功能，以有效地使用 TLB 空间。

映射表块条目每个都包含一个连续的位。当设置时，该位向 TLB 发出信号，它可以缓存一个涵盖多个块的映射的单一条目。一个查找可以索引到一个连续块所覆盖的地址范围的任何地方。因此，TLB 可以为定义的地址范围缓存一个条目，使得在 TLB 中存储更大范围的虚拟地址成为可能。

要使用一个连续的位，连续的块必须是相邻的，也就是说它们必须对应于一个连续的虚拟地址范围。它们必须从一个对齐的边界开始，具有一致的属性，并指向同一级别转换的连续输出地址范围。

TLBI指令

如果操作系统修改了可能已缓存在 TLB 中的映射条目，那么操作系统就有责任使这些陈旧的 TLB 条目失效，需要使用TLBI指令

• ARMv8提供了TLBI指令
• 指令格式：

TLBI <type><level>{IS} {,Xt}

• Type:
  • ALL 整个TLB
  • VMALL 所有的TLB entry（stage 1, for current guest OS）
  • VMALLS12 所有的TLB entry（stage 1&2 for current guest OS）
  • ASID 和 ASID 匹配的 TLBI 指令，Xt 指定 ASID
  • VA 虚拟地址指定的 TLBI 指令，Xt 指定虚拟地址以及 ASID
  • VAA 虚拟地址指定的 TLBI 指令，Xt 指定虚拟地址但是不包括 ASID
• Level：En=异常等级（n可以是3，2，or 1）
• IS：表示inner share
• Xt：由虚拟地址和 ASID 组成的参数
  • Bit[63:48]：ASID
  • Bit[47:44]：TTL，用于指明使哪一级页表缓存的地址无效。若为 0，表示需要使所有级别的页表缓存无效（一般都设置为 0）
  • Bit[43:0]：虚拟地址的 Bit[55:12]（即 VA[55:12]）

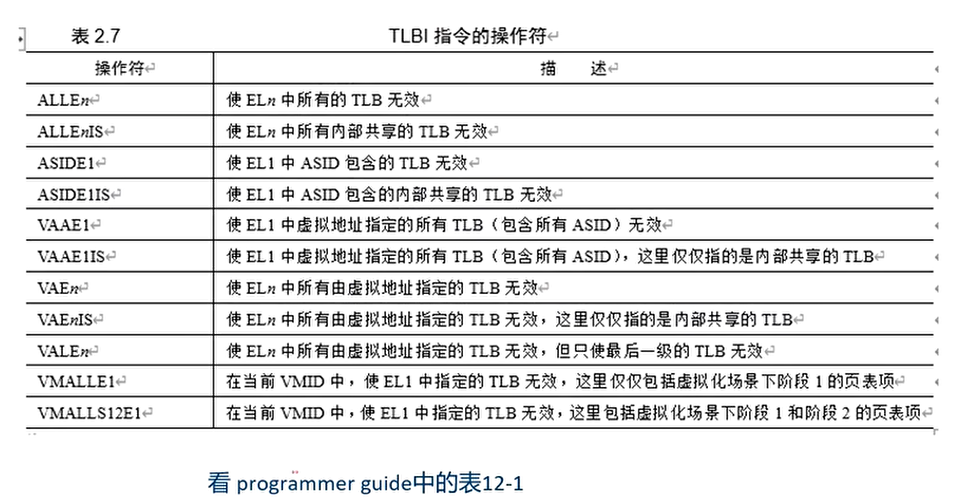

TLBI指令的操作符

例子：修改页表后对TLB进行刷新

// Writes to Translation Tables
DSB ISHST            // ensure write has completed
TLBI ALLE1           // invalidate all TLB entries
DSB ISH              // ensure completion of TLB invalidation
ISB                  // synchronize context so no old translations are used

执行场景：你修改了页表映射（如修改虚拟地址到物理地址的映射），CPU 仍可能用旧 TLB 翻译缓存，所以：

1. 必须先确保页表写入完成 →DSB ISHST
2. 使旧 TLB 失效 →TLBI ALLE1
3. 确保失效动作真正完成 →DSB ISH
4. 刷新 CPU 指令执行上下文 →ISB

相关寄存器

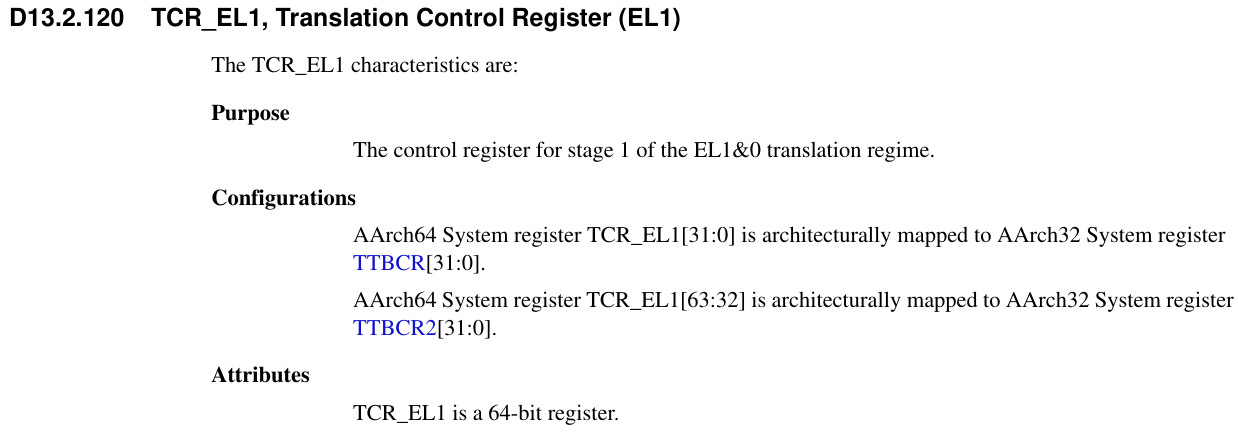

TCR_EL1

TCR_EL1 控制 EL1 和 EL0 的其他内存管理功能。

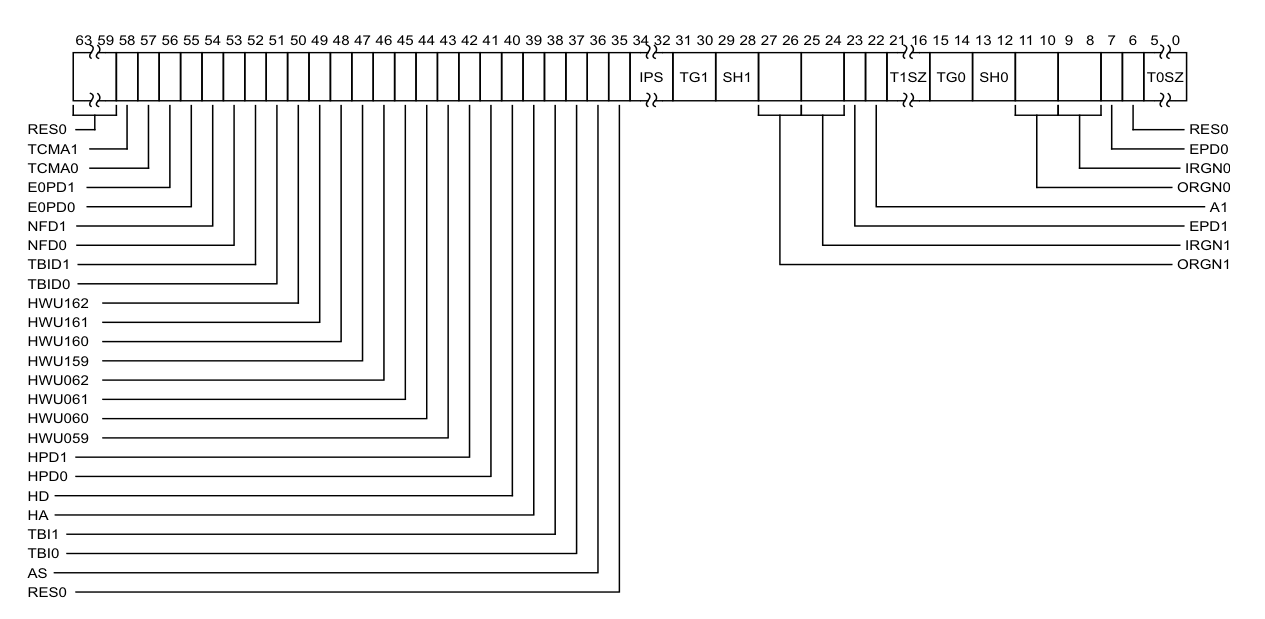

TCR_EL1寄存器

Bit assignment

TCR_EL1

字段	位范围	含义	用于
T0SZ	[5:0]	控制 TTBR0 的虚拟地址空间大小	用户空间或低地址映射
TG0	[15:14]	TTBR0 页大小（Granule Size）	4KB/16KB/64KB 页
T1SZ	[21:16]	控制 TTBR1 的虚拟地址空间大小	内核空间或高地址映射
TG1	[31:30]	TTBR1 页大小（Granule Size）	4KB/16KB/64KB 页
IPA size	[34:32]	控制中间物理地址宽度 (Intermediate Physical Address Size)	用于虚拟化或物理地址上限设置
